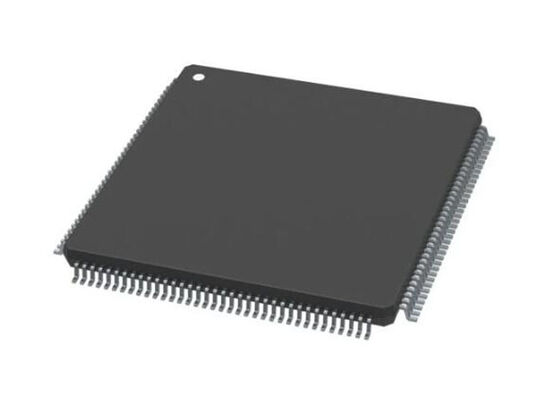

ATSAME70Q21A माइक्रोकंट्रोलर MCU
300MHz ARM कॉर्टेक्स-एम7 एमसीयू के साथ 32-बिट SAME70 माइक्रोकंट्रोलर आईसी
उत्पाद का अवलोकन
एटीएसएएमई 70 क्यू 21 ए एक फ्लोटिंग पॉइंट यूनिट (एफपीयू) के साथ एक उच्च प्रदर्शन 32-बिट एआरएम कॉर्टेक्स-एम 7 माइक्रोकंट्रोलर है। यह 300 मेगाहर्ट्ज तक काम करता है, यह 2048 केबाइट तक फ्लैश प्रदान करता है,बहु-पोर्ट SRAM के 384 Kbytes तक, और कोर की उन्नत डीएसपी क्षमताओं का लाभ उठाने के लिए कॉन्फ़िगर करने योग्य निर्देश और डेटा तंग जुड़ा हुआ मेमोरी।
प्रमुख विनिर्देश
| श्रृंखला |
एसएएम ई70 |
| कोर प्रोसेसर |
ARM® Cortex®-M7 |
| कोर का आकार |
32-बिट |
| गति |
300MHz |
| कनेक्टिविटी |
CANbus, EBI/EMI, ईथरनेट, I2C, IrDA, LINbus, MMC/SD/SDIO, QSPI, SPI, UART/USART, USB |
| परिधीय उपकरण |
ब्राउन आउट डिटेक्ट/रीसेट, डीएमए, आई2एस, पीओआर, पीडब्ल्यूएम, डब्ल्यूडीटी |
| I/O की संख्या |
114 |
| प्रोग्राम मेमोरी का आकार |
2MB (2M x 8) |
| प्रोग्राम मेमोरी प्रकार |
फ्लैश |
| रैम का आकार |
384K x 8 |
| वोल्टेज आपूर्ति |
1.62V ~ 3.6V |
| डेटा कन्वर्टर्स |
A/D 24x12b; D/A 2x12b |
| ऑसिलेटर प्रकार |
आंतरिक |
| परिचालन तापमान |
-40°C ~ 105°C (TA) |
| माउंटिंग प्रकार |
सतह माउंट |
| आपूर्तिकर्ता उपकरण पैकेज |
144-LQFP (20x20) |
| पैकेज / मामला |
144-LQFP |
उन्नत विशेषताएं
- कोर:Arm® Cortex®-M7 त्रुटि कोड सुधार (ECC) के साथ 16 Kbytes I-Cache और 16 Kbytes D-Cache के साथ 300 MHz तक चल रहा है
- प्रसंस्करण:डीएसपी निर्देशों और थंब®-2 निर्देश सेट के साथ एकल-सटीक और डबल-सटीक एचडब्ल्यू फ्लोटिंग पॉइंट यूनिट (एफपीयू)
- स्मृति संरक्षण:16 ज़ोन के साथ मेमोरी प्रोटेक्शन यूनिट (MPU)
- डिबगिंगःइंस्ट्रक्शन ट्रैकिंग स्ट्रीम के साथ एम्बेडेड ट्रैकिंग मॉड्यूल (ईटीएम), जिसमें ट्रैकिंग पोर्ट इंटरफेस यूनिट (टीपीआईयू) शामिल है
- यादें:अद्वितीय पहचानकर्ता के साथ 2048 केबाइट तक एम्बेडेड फ्लैश, 384 केबाइट तक एम्बेडेड मल्टी-पोर्ट एसआरएएम, और तंग जुड़ा हुआ मेमोरी (टीसीएम)
- बूट समर्थनःएम्बेडेड बूटलोडर रूटीन (UART0, USB) और IAP रूटीन के साथ 16 Kbyte ROM
- मेमोरी नियंत्रणः16-बिट स्टैटिक मेमोरी कंट्रोलर (एसएमसी) SRAM, PSRAM, एलसीडी मॉड्यूल, NOR और NAND फ्लैश के लिए समर्थन के साथ ऑन-द-फ्लाई स्कैम्बलिंग के साथ
- I/O क्षमताएं:बाहरी बाधित क्षमता, डीबंकिंग, ग्लिच फिल्टरिंग और ऑन-डाय सीरीज रेसिस्टोर टर्मिनेशन के साथ 114 तक आई/ओ लाइनें
- वोल्टेज रेंजःक्वालिफिकेशन एईसी - Q100 ग्रेड 2 उपकरणों के लिए 3.0V से 3.6V तक और औद्योगिक तापमान उपकरणों के लिए 1.7V से 3.6V तक एकल आपूर्ति वोल्टेज
- पैकेजिंगःLQFP144, 144-लीड LQFP, 20x20 मिमी, पिच 0.5 मिमी
कनेक्टिविटी और नेटवर्किंग
ATSAME70Q21A में कई नेटवर्किंग और कनेक्टिविटी परिधीय उपकरण हैं, जिनमें CAN-FD इंटरफेस और एक 10/100Mbps ईथरनेट मैक शामिल हैं।अतिरिक्त संचार इंटरफेस में एचएस यूएसबी होस्ट और डिवाइस शामिल हैं, HS SDCard/SDIO/MMC इंटरफेस, USARTs, SPIs और कई TWIs।
एनालॉग विशेषताएं
उन्नत एनालॉग क्षमताओं में दोहरी 2Msps 12-बिट एडीसी शामिल हैं, जिसमें ऑफसेट और लाभ त्रुटि सुधार की पेशकश करने वाला एनालॉग फ्रंट एंड है, और सटीक माप और नियंत्रण अनुप्रयोगों के लिए 2Msps 12-बिट डीएसी।
अक्सर पूछे जाने वाले प्रश्न
क्या आपके उत्पाद मूल हैं?
हां, सभी उत्पाद मूल हैं, नया मूल आयात हमारा उद्देश्य है।
आपके पास कौन से प्रमाण पत्र हैं?
हम आईएसओ 9001:2015 प्रमाणित कंपनी हैं और ईआरएआई के सदस्य हैं।
क्या आप छोटी मात्रा के आदेश या नमूने का समर्थन कर सकते हैं? क्या नमूना निःशुल्क है?
हाँ, हम नमूना आदेश और छोटी मात्रा का समर्थन करते हैं। नमूना लागत आपके आदेश या परियोजना आवश्यकताओं के अनुसार भिन्न होती है।
मेरा ऑर्डर कैसे भेजें? क्या यह सुरक्षित है?
हम एक्सप्रेस वाहक जैसे डीएचएल, फेडएक्स, यूपीएस, टीएनटी, और ईएमएस का उपयोग करते हैं। हम आपके द्वारा सुझाए गए फर्वार्डर का भी उपयोग कर सकते हैं। उत्पादों को सुरक्षा सुनिश्चित करने के लिए सावधानीपूर्वक पैक किया जाता है,और हम आपके आदेश के लिए किसी भी क्षति के लिए जिम्मेदारी लेते हैं.
नेतृत्व समय के बारे में क्या?
हम 5 कार्य दिवसों के भीतर स्टॉक पार्ट्स भेज सकते हैं। स्टॉक में नहीं आइटम के लिए, हम आपके आदेश मात्रा के आधार पर लीड समय की पुष्टि करेंगे।
नोटःअतिरिक्त इलेक्ट्रॉनिक घटक स्टॉक में उपलब्ध हैं। कृपया विशिष्ट भाग संख्या उपलब्धता और मूल्य निर्धारण के लिए हमसे संपर्क करें।
