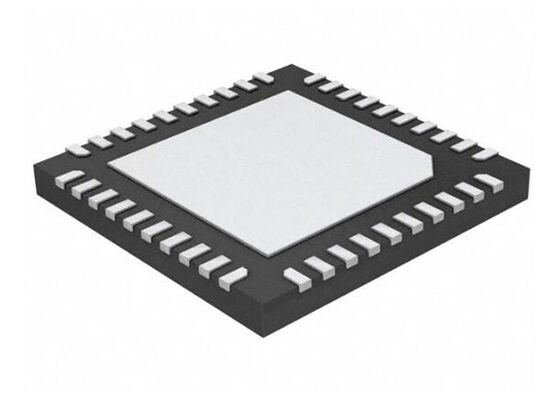

MP6536DU-LF 26V 3-चैनल हाफ-ब्रिज ड्राइवर IC जिसमें 5.5A आउटपुट करंट QFN40 पैकेज है

बड़ी छवि : MP6536DU-LF 26V 3-चैनल हाफ-ब्रिज ड्राइवर IC जिसमें 5.5A आउटपुट करंट QFN40 पैकेज है

उत्पाद विवरण:

उत्पत्ति के प्लेस:	सीएन
ब्रांड नाम:	Original Factory
प्रमाणन:	Lead free / RoHS Compliant
मॉडल संख्या:	एमपी6536डीयू-एलएफ

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा:	10
मूल्य:	Contact for Sample
पैकेजिंग विवरण:	क्यूएफएन-40
प्रसव के समय:	5-8 कार्य दिवस
भुगतान शर्तें:	टी/टी, एल/सी, वेस्टर्न यूनियन

संपर्क करें

MP6536DU-LF 26V 3-चैनल हाफ-ब्रिज ड्राइवर IC जिसमें 5.5A आउटपुट करंट QFN40 पैकेज है

विवरण

Part Number:	MP6536DU-LF	Output Current:	5.5 A
Pd - Power Dissipation:	4.2 W	Voltage - Supply:	5V ~ 26V
Rds On (Typ):	140mOhm LS + HS	Operating Temperature:	-40°C ~ 125°C (TJ)
प्रमुखता देना:	26V ड्राइवर आईसी , 3-चैनल हाफ-ब्रिज ड्राइवर , 5.5ए आउटपुट करंट इंटीग्रेटेड सर्किट चिप

MP6536DU-LF एकीकृत सर्किट चिप 26V 3-चैनल हाफ-ब्रिज ड्राइवर आईसी QFN40

MP6536DU-LF एक 3-चैनल हाफ-ब्रिज ड्राइवर आईसी है जिसे विशेष रूप से 3-चरण ब्रशलेस डीसी मोटर्स को चलाने के लिए डिज़ाइन किया गया है।यह उन्नत घटक कम वर्तमान बंद मोड सहित व्यापक सुरक्षा सुविधाओं को शामिल, स्टैंडबाय मोड, इनपुट अंडर वोल्टेज सुरक्षा, वर्तमान सीमित, थर्मल बंद, और दोष संकेत आउटपुट।

उत्पाद विनिर्देश

पैरामीटर	मूल्य
आउटपुट कॉन्फ़िगरेशन	आधा पुल (3)
आवेदन	डीसी मोटर्स, सामान्य प्रयोजन
इंटरफेस	तर्क, पीडब्ल्यूएम
भार प्रकार	क्षमता
प्रौद्योगिकी	पावर एमओएसएफईटी
आरडीएस ऑन (टाइप)	140mOhm LS + HS
वर्तमान - आउटपुट/चैनल	5.5A
वर्तमान - पीक आउटपुट	5.5A
वोल्टेज - आपूर्ति	5V ~ 26V
वोल्टेज - भार	5V ~ 26V
परिचालन तापमान	-40°C ~ 125°C (TJ)
विशेषताएं	बूटस्ट्रैप सर्किट
दोष संरक्षण	वर्तमान सीमित करना, अधिक तापमान, शॉर्ट सर्किट, यूवीएलओ
माउंटिंग प्रकार	सतह माउंट
पैकेज / मामला	40-VFQFN एक्सपोजर पैड
आपूर्तिकर्ता उपकरण पैकेज	40-QFN (5x5)

प्रमुख विशेषताएं

5V से 26V VDD कार्य सीमा
±5.5A पीक आउटपुट करंट क्षमता
1MHz तक पीडब्ल्यूएम आवृत्ति समर्थन
संरक्षित एकीकृत शक्ति 0.14Ω स्विच
10ns स्विच मृत समय
सभी स्विच वर्तमान सीमित
आंतरिक कम वोल्टेज सुरक्षा
आंतरिक ताप संरक्षण
शॉर्ट सर्किट सुरक्षा
सिस्टम निगरानी के लिए दोष आउटपुट संकेत

मुख्य अनुप्रयोग

3-चरण BLDC मोटर ड्राइव सिस्टम
