उत्पाद विवरण:
|
| भाग संख्या: | एलपीसी11यू24एफबीडी48 | कोर प्रोसेसर: | एआरएम® कॉर्टेक्स®-एम0 |
|---|---|---|---|
| कोर आकार: | 32-बिट | रफ़्तार: | 50MHz |
| कनेक्टिविटी: | I2C, माइक्रोवायर, SPI, SSI, SSP, UART/USART, USB | बाह्य उपकरणों: | ब्राउन-आउट डिटेक्ट/रीसेट, पीओआर, डब्ल्यूडीटी |
| प्रमुखता देना: | 50MHz माइक्रो कंट्रोलर MCU,32-बिट ARM Cortex-M0 MCU,USB कनेक्टिविटी माइक्रो कंट्रोलर |
||

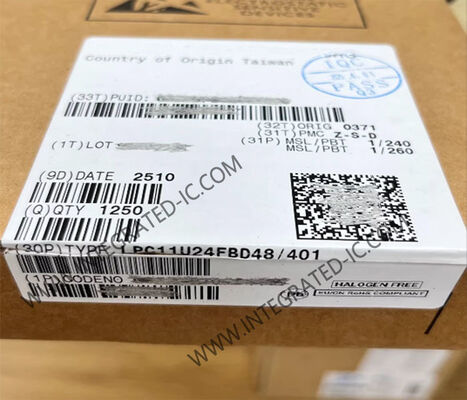

LPC11U24FBD48 माइक्रो कंट्रोलर MCU 32-बिट 50MHz ARM Cortex-M0 माइक्रो कंट्रोलर
LPC11U24FBD48 का उत्पाद विवरण
LPC11U24FBD48 एक ARM Cortex-M0 आधारित, कम लागत वाला 32-बिट MCU परिवार है, जिसे 8/16-बिट माइक्रो कंट्रोलर अनुप्रयोगों के लिए डिज़ाइन किया गया है, जो मौजूदा 8/16-बिट आर्किटेक्चर की तुलना में प्रदर्शन, कम बिजली, सरल निर्देश सेट और मेमोरी एड्रेसिंग प्रदान करता है, साथ ही कोड का आकार भी कम करता है।
LPC11U24FBD48 50 मेगाहर्ट्ज तक की CPU आवृत्तियों पर काम करता है।
LPC11U24FBD48 के विनिर्देश
|
कोर प्रोसेसर
|
ARM® Cortex®-M0
|
|
कोर आकार
|
32-बिट
|
|
गति
|
50MHz
|
|
कनेक्टिविटी
|
I2C, Microwire, SPI, SSI, SSP, UART/USART, USB
|
|
परिधीय
|
ब्राउन-आउट डिटेक्ट/रीसेट, POR, WDT
|
|
I/O की संख्या
|
40
|
|
प्रोग्राम मेमोरी आकार
|
32KB (32K x 8)
|
|
प्रोग्राम मेमोरी प्रकार
|
FLASH
|
|
EEPROM आकार
|
2K x 8
|
|
RAM आकार
|
8K x 8
|
|
वोल्टेज - आपूर्ति (Vcc/Vdd)
|
1.8V ~ 3.6V
|
|
डेटा कन्वर्टर्स
|
A/D 8x10b
|
|
ऑसिलेटर प्रकार
|
आंतरिक
|
|
ऑपरेटिंग तापमान
|
-40°C ~ 85°C (TA)
|
LPC11U24FBD48 की विशेषताएं
सिस्टम:
ARM Cortex-M0 प्रोसेसर, जो 50 मेगाहर्ट्ज तक की आवृत्तियों पर चलता है।
ARM Cortex-M0 में निर्मित नेस्टेड वेक्टर इंटरप्ट कंट्रोलर (NVIC)।
गैर-मास्केबल इंटरप्ट (NMI) इनपुट कई इनपुट स्रोतों से चयन योग्य।
सिस्टम टिक टाइमर।
मेमोरी:
32 kB तक ऑन-चिप फ्लैश प्रोग्राम मेमोरी।
4 kB तक ऑन-चिप EEPROM डेटा मेमोरी; बाइट इरेज़ेबल और बाइट प्रोग्रामेबल।
10 kB तक SRAM डेटा मेमोरी।
16 kB बूट ROM।
ऑन-चिप बूटलोडर सॉफ़्टवेयर के माध्यम से फ्लैश और EEPROM के लिए इन-सिस्टम प्रोग्रामिंग (ISP) और इन-एप्लीकेशन प्रोग्रामिंग (IAP)।
ROM-आधारित USB ड्राइवर। USB के माध्यम से फ्लैश अपडेट समर्थित।
ROM-आधारित 32-बिट पूर्णांक विभाजन रूटीन।
पहचान के लिए अद्वितीय डिवाइस सीरियल नंबर।
सिंगल 3.3 V बिजली आपूर्ति (1.8 V से 3.6 V)।
तापमान सीमा -40°C ~ 85°C (TA)।
LQFP64, LQFP48, TFBGA48 और HVQFN33 पैकेज के रूप में उपलब्ध है।
LPC11U24FBD48 के अनुप्रयोग
उपभोक्ता परिधीय
हैंडहेल्ड स्कैनर
चिकित्सा
USB ऑडियो डिवाइस
औद्योगिक नियंत्रण
