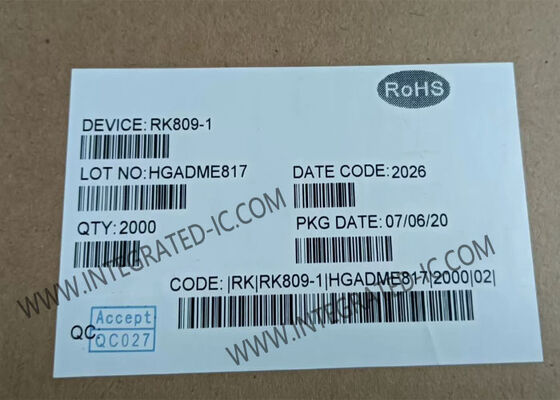

RK809-1 एकीकृत सर्किट चिप PMIC 2.7V - 5.5V इनपुट रेंज 35uA कम स्टैंडबाय करंट और 48KHz ~ 192KHz नमूना दर के साथ मल्टी-कोर सिस्टम के लिए

RK809-1 इंटीग्रेटेड सर्किट चिप मल्टी-कोर सिस्टम अनुप्रयोगों के लिए पावर-मैनेजमेंट आईसी

RK809-1 का उत्पाद विवरण
RK809-1 एक जटिल पावर-मैनेजमेंट इंटीग्रेटेड सर्किट (PMIC) है जो मल्टी-कोर सिस्टम अनुप्रयोगों के लिए एक बाहरी बिजली आपूर्ति द्वारा संचालित CODEC को एकीकृत करता है। RK809 बहुत कम बाहरी घटकों के साथ एक संपूर्ण पावर मैनेजमेंट समाधान प्रदान कर सकता है।
RK809 पांच तेज़ लोड ट्रांसिएंट सिंक्रोनस स्टेप-डाउन कन्वर्टर्स प्रदान करता है। डिवाइस में 9 LDO रेगुलेटर, दो स्विच और एक बैटरी फ्यूल गेज भी शामिल हैं। पावर-अप/पावर-डाउन कंट्रोलर विन्यास योग्य है और किसी भी अनुकूलित पावर-अप/पावर-डाउन अनुक्रम (OTP आधारित) का समर्थन कर सकता है। एक रियल-टाइम क्लॉक (RTC) को भी 32.768-kHz आउटपुट बफर और रियल टाइम फ़ंक्शन प्रदान करने के लिए एकीकृत किया गया है। RK809 एक क्रिस्टल ऑसिलेटर के आधार पर 32.768-kHz क्लॉक जनरेशन का समर्थन करता है। इसमें ऑडियो CODEC, रियल ग्राउंड हेड फ़ोन ड्राइवर और क्लासD ड्राइवर भी शामिल हैं।

RK809-1 की विशेषताएं
इनपुट रेंज: 2.7V - 5.5V
35uA का कम स्टैंडबाय करंट
पावर चैनल:
BUCK1: 0.5V~2.4V, 2. 5A अधिकतम, बहुत तेज़ क्षणिक प्रतिक्रिया
BUCK2: 0.5V~2.4V, 2.5A अधिकतम, बहुत तेज़ क्षणिक प्रतिक्रिया
BUCK3: 0. 5V~2.4V (या प्रतिरोधक विभाजक), 1.5A अधिकतम, बहुत तेज़ क्षणिक
BUCK4: 0.5V~3.4V, 1.5A अधिकतम, बहुत तेज़ क्षणिक प्रतिक्रिया
BUCK5: 1.5V~3.6V, 2.5 A अधिकतम, तेज़ क्षणिक प्रतिक्रिया
LDO1~LD02,LDO4~L .DO9: 0.6V~3 . 4V, 400mA अधिकतम
LDO3: उच्च PSRR (1KHz पर 75dB), 0. 6V~3.4V, 100mA अधिकतम
स्विच1: 2.1 A अधिकतम, Rdson=90mS2
स्विच2: 2.1 A अधिकतम, Rdson= 100mQ
OTP प्रोग्रामेबल पावर अप/डाउन सीक्वेंस और वोल्टेज
दो अलग-अलग बैटरी वोल्टेज और करंट ADC के साथ सटीक बैटरी फ्यूल गेज
बैटरी वोल्टेज के लिए 16 बिट ADC
बैटरी करंट सेंस के लिए 16 बिट ADC
OCV एल्गोरिदम कूलॉम-काउंटर एल्गोरिदम के साथ संयुक्त
रियल टाइम क्लॉक (RTC)
ऑडियो सिस्टम
ऑडियो कोडेक: ADC और DAC दोनों के लिए 24 बिट
सिंगल एंड या डिफरेंशियल मोड माइक्रो-फ़ोन इनपुट का समर्थन करें
हेड-फ़ोन, 320hm लोड चलाने के लिए रियल ग्राउंड क्लास-एबी PA का समर्थन करें
स्पीकर, 1.3W चलाने के लिए क्लास-डी PA का समर्थन करें
DAC और ADC दोनों के लिए डिजिटल सिग्नल इंटरफ़ेस के रूप में I2S का समर्थन करें
प्रोग्रामेबल डिजिटल और एनालॉग गेन का समर्थन करें
नमूना दर: 48KHz~ 192KHz
आंतरिक PLL को एकीकृत करता है
PDM मोड (बाहरी इनपुट PCLK) का समर्थन करें
पैकेज: 7mmx7mm QFN68

स्टॉक में अन्य इलेक्ट्रॉनिक घटक

FAQ
प्र. क्या आपके उत्पाद मूल हैं?
ए: हाँ, सभी उत्पाद मूल हैं, नया मूल आयात हमारा उद्देश्य है।
प्र: आपके पास कौन से प्रमाणपत्र हैं?
ए: हम आईएसओ 9001:2015 प्रमाणित कंपनी हैं और ERAI के सदस्य हैं।
प्र: क्या आप छोटी मात्रा के आदेश या नमूने का समर्थन कर सकते हैं? क्या नमूना मुफ्त है?
ए: हाँ, हम नमूना आदेश और छोटे आदेश का समर्थन करते हैं। नमूना लागत आपके आदेश या परियोजना के अनुसार अलग-अलग होती है।
प्र: मेरे आदेश को कैसे शिप करें? क्या यह सुरक्षित है?
ए: हम शिप करने के लिए एक्सप्रेस का उपयोग करते हैं, जैसे डीएचएल, फेडेक्स, यूपीएस, टीएनटी, ईएमएस। हम आपके सुझाए गए फॉरवर्डर का भी उपयोग कर सकते हैं। उत्पाद अच्छी पैकिंग में होंगे और सुरक्षा सुनिश्चित करेंगे और हम आपके आदेश को उत्पाद क्षति के लिए जिम्मेदार हैं।
प्र: लीड टाइम के बारे में क्या?
ए: हम 5 कार्य दिवसों के भीतर स्टॉक भागों को शिप कर सकते हैं। यदि स्टॉक के बिना, तो हम आपके लिए आपके ऑर्डर की मात्रा के आधार पर लीड टाइम की पुष्टि करेंगे।
