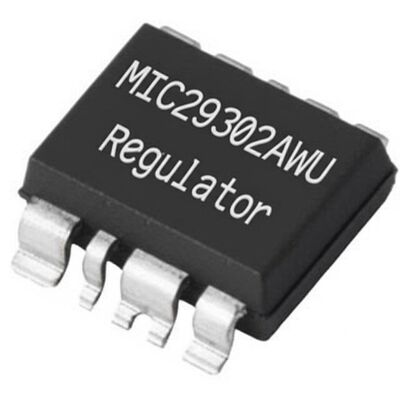

MIC29302AWU इंटीग्रेटेड सर्किट चिप हाई-करंट 3A फास्ट रेस्पॉन्स LDO रेगुलेटर
MIC29302AWU एक उच्च-करंट, लो-ड्रॉपआउट वोल्टेज रेगुलेटर है जो माइक्रोचिप की मालिकाना सुपर βeta PNP प्रक्रिया का उपयोग करता है जिसमें PNP पास एलिमेंट होता है। यह 3A LDO रेगुलेटर 560 mV (पूर्ण लोड) ड्रॉपआउट वोल्टेज और बहुत कम ग्राउंड करंट की सुविधा देता है। उच्च-करंट लोड के लिए डिज़ाइन किए गए, ये डिवाइस कम करंट, लो-ड्रॉपआउट महत्वपूर्ण सिस्टम के लिए भी उपयुक्त हैं जहां ड्रॉपआउट वोल्टेज और ग्राउंड करंट मान महत्वपूर्ण पैरामीटर हैं।
±2% (तापमान, लाइन और लोड विनियमन पर) की कुल सटीकता के साथ, रेगुलेटर इनपुट वोल्टेज सर्ज और आउटपुट लोड करंट परिवर्तनों से बहुत तेज़ क्षणिक रिकवरी प्रदान करता है।
MIC29302AWU में एक एडजस्टेबल आउटपुट है जिसे दो बाहरी प्रतिरोधों द्वारा 1.24V और 15V के बीच के वोल्टेज पर सेट किया जा सकता है। डिवाइस ओवरकरंट फॉल्ट, रिवर्स इनपुट पोलैरिटी, रिवर्स लीड इंसर्शन और ओवरटेम्परेचर ऑपरेशन से पूरी तरह से सुरक्षित है। एक TTL/CMOS लॉजिक इनेबल (EN) पिन रेगुलेटर को बंद करने की अनुमति देता है। जब उपयोग नहीं किया जाता है, तो डिवाइस को EN को इनपुट (IN) से जोड़कर निरंतर संचालन के लिए सेट किया जा सकता है। -40°C से +125°C के ऑपरेटिंग जंक्शन तापमान रेंज के साथ मानक 5-पिन TO-263 और TO-252 पैकेज में उपलब्ध है।
विशेष विवरण
| पैरामीटर |
मान |
| आउटपुट कॉन्फ़िगरेशन |
पॉजिटिव |
| आउटपुट प्रकार |
एडजस्टेबल |
| रेगुलेटर की संख्या |
1 |
| वोल्टेज - इनपुट (अधिकतम) |
16V |
| वोल्टेज - आउटपुट (न्यूनतम/फिक्स्ड) |
1.24V |
| वोल्टेज - आउटपुट (अधिकतम) |
15V |
| वोल्टेज ड्रॉपआउट (अधिकतम) |
0.8V @ 3A |
| करंट - आउटपुट |
3A |
| करंट - शांत (Iq) |
20 mA |
| करंट - आपूर्ति (अधिकतम) |
150 mA |
| नियंत्रण सुविधाएँ |
सक्षम करें |
| सुरक्षा सुविधाएँ |
ओवर करंट, ओवर टेम्परेचर, रिवर्स पोलैरिटी |
| ऑपरेटिंग तापमान |
-40°C ~ 125°C |
मुख्य विशेषताएँ
- उच्च-करंट क्षमता
- ऑपरेटिंग इनपुट वोल्टेज रेंज: 3V से 16V
- लो ड्रॉपआउट वोल्टेज
- लो ग्राउंड करंट
- सटीक 1% सहिष्णुता
- फास्ट क्षणिक प्रतिक्रिया
- 1.24V से 15V एडजस्टेबल आउटपुट वोल्टेज
- पैकेज: TO-263-5L और TO-252-5L
अनुप्रयोग
- प्रोसेसर पेरिफेरल और I/O आपूर्ति
- उच्च-दक्षता वाले ग्रीन कंप्यूटर सिस्टम
- ऑटोमोटिव इलेक्ट्रॉनिक्स
- उच्च-दक्षता वाले रैखिक निचले आपूर्ति
- बैटरी से चलने वाले उपकरण
- पीसी ऐड-इन कार्ड
- स्विचिंग आपूर्ति के लिए उच्च-दक्षता पोस्ट-रेगुलेटर
