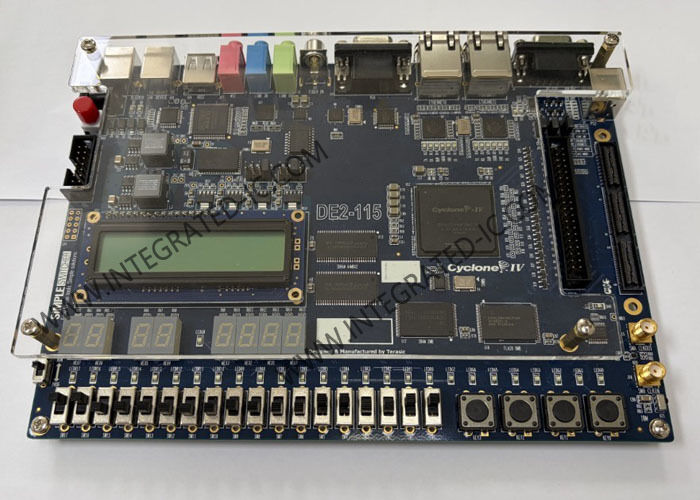

DE2-115 एंबेडेड समाधान EP4CE115 चक्रवात IV E FPGA विकास और शिक्षा किट
DE2-115 FPGA डेवलपमेंट एंड एजुकेशन किट में साइक्लोन IV E डिवाइस की सुविधा है, जिसे मोबाइल वीडियो, वॉयस, डेटा एक्सेस और उच्च गुणवत्ता वाले इमेजिंग अनुप्रयोगों में बहुमुखी कम लागत वाले समाधानों की बढ़ती मांग को पूरा करने के लिए डिज़ाइन किया गया है। यह प्लेटफ़ॉर्म लागत दक्षता, बिजली की खपत और व्यापक तर्क, मेमोरी और डीएसपी क्षमताओं का इष्टतम संतुलन प्रदान करता है।
एफपीजीए कोर विशिष्टताएँ
साइक्लोन EP4CE115 डिवाइस से सुसज्जित, DE2-115 114,480 लॉजिक एलिमेंट्स (LEs) प्रदान करता है - साइक्लोन IV E श्रृंखला में उपलब्ध सबसे बड़ा - 3.9 Mbit RAM और 266 मल्टीप्लायरों के साथ। यह कॉन्फ़िगरेशन पिछली पीढ़ी के साइक्लोन उपकरणों की तुलना में बेहतर कार्यक्षमता और कम बिजली की खपत प्रदान करता है।
प्रमुख विशेषताऐं
एफपीजीए डिवाइस
- चक्रवात® IV EP4CE115 FPGA
- 114,480 तर्क तत्व (एलई)
- 3,888 Kbit एम्बेडेड मेमोरी
- 266 एंबेडेड 18 x 18 गुणक
- 4 सामान्य प्रयोजन पीएलएल
- 528 उपयोगकर्ता I/Os
कॉन्फ़िगरेशन और प्रोग्रामिंग
- EPCS64 सीरियल कॉन्फ़िगरेशन डिवाइस
- ऑन-बोर्ड यूएसबी-ब्लास्टर सर्किट्री
- JTAG और AS मोड कॉन्फ़िगरेशन समर्थन
स्मृति संसाधन
- 128एमबी (32एमएक्स32बिट) एसडीआरएएम
- 2एमबी (1एमएक्स16) एसआरएएम
- 8-बिट मोड के साथ 8एमबी (4एमx16) फ्लैश
- 32Kbit EEPROM
प्रयोक्ता इंटरफ़ेस
- 18 स्विच और 4 पुश-बटन
- 18 लाल और 9 हरी एलईडी
- आठ 7-सेगमेंट डिस्प्ले
ऑडियो और डिस्प्ले
- 24-बिट एनकोडर/डिकोडर (CODEC)
- लाइन-इन, लाइन-आउट और माइक्रोफ़ोन-इन जैक
- 16x2 एलसीडी मॉड्यूल
कनेक्टिविटी और विस्तार
- 10/100/1000 समर्थन के साथ दो गीगाबिट ईथरनेट पोर्ट
- 172-पिन हाई स्पीड मेज़ानाइन कार्ड (एचएसएमसी)
- यूएसबी टाइप ए और बी कनेक्टर (यूएसबी 2.0 अनुरूप)
- 40-पिन विस्तार पोर्ट
- हाई-स्पीड ट्रिपल डीएसी के साथ वीजीए-आउट कनेक्टर
- DB-9 सीरियल कनेक्टर (प्रवाह नियंत्रण के साथ RS232)
- माउस या कीबोर्ड के लिए PS/2 कनेक्टर
- एसपीआई और 4-बिट एसडी मोड के साथ एसडी कार्ड सॉकेट
अतिरिक्त सुविधाओं
- तीन 50 मेगाहर्ट्ज ऑसिलेटर क्लॉक इनपुट
- बाहरी घड़ी इनपुट/आउटपुट के लिए एसएमए कनेक्टर
- रिमोट कंट्रोल के साथ इन्फ्रारेड रिसीवर मॉड्यूल
- टीवी डिकोडर (NTSC/PAL/SECAM) टीवी-इन कनेक्टर के साथ
- स्विचिंग और स्टेप-डाउन रेगुलेटर के साथ डेस्कटॉप डीसी इनपुट
पैकेज सामग्री
Altera DE2-115 बोर्ड, विंडोज़ के लिए Altera कम्प्लीट डिज़ाइन सूट डीवीडी, DE2-115 सिस्टम सीडी, पावर DC एडाप्टर 12V/2A, USB प्रोग्रामिंग केबल, दो 1-पिन हेडर, दो वायर स्ट्रिप्स (काले और लाल), छह सिलिकॉन फुटस्टैंड, रिमोट कंट्रोलर
