उत्पाद विवरण:
|
| भाग संख्या: | IPP032N06N3G | Vds - ड्रेन-सोर्स ब्रेकडाउन वोल्टेज:: | 60 वी |
|---|---|---|---|
| आईडी - सतत नाली वर्तमान:: | 120 ए | आरडीएस ऑन - ड्रेन-सोर्स रेजिस्टेंस:: | 2.6 एमओहम्स |
| वीजीएस - गेट-स्रोत वोल्टेज:: | - 20 वी, 20 वी | वीजीएस वें - गेट-स्रोत थ्रेशोल्ड वोल्टेज:: | 3 वि |
| प्रमुखता देना: | 60V पावर MOSFET,120 ए एन-चैनल एमओएसएफईटी,2.6 mOhms OptiMOSTM 3 |
||

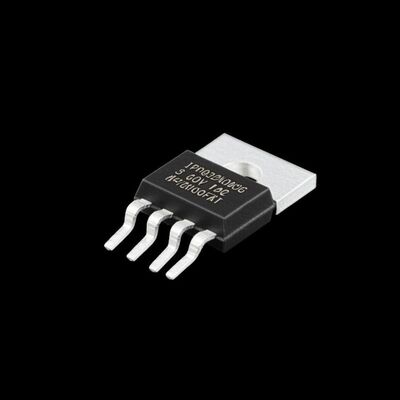

IPP032N06N3G OptiMOS™ 60V उच्च-दक्षता वाले अनुप्रयोगों के लिए डिज़ाइन किया गया एक उन्नत पावर MOSFET ट्रांजिस्टर है। यह N-चैनल डिवाइस सर्वर, डेस्कटॉप और टैबलेट चार्जर में पाए जाने वाले स्विच मोड पावर सप्लाई (SMPS) में सिंक्रोनस सुधार के लिए आदर्श है। इसके अतिरिक्त, यह मोटर नियंत्रण, सौर माइक्रो इनवर्टर और फास्ट स्विचिंग DC-DC कन्वर्टर्स सहित विभिन्न औद्योगिक अनुप्रयोगों में कार्य करता है।
| पैरामीटर | मान |
|---|---|
| FET प्रकार | N-चैनल |
| प्रौद्योगिकी | MOSFET (मेटल ऑक्साइड) |
| ड्रेन से सोर्स वोल्टेज (Vdss) | 60 V |
| करंट - कंटीन्यूअस ड्रेन (Id) @ 25°C | 120A (Tc) |
| ड्राइव वोल्टेज (अधिकतम Rds ऑन, न्यूनतम Rds ऑन) | 10V |
| Rds ऑन (अधिकतम) @ Id, Vgs | 3.2mOhm @ 100A, 10V |
| Vgs(th) (अधिकतम) @ Id | 4V @ 118µA |
| गेट चार्ज (Qg) (अधिकतम) @ Vgs | 165 nC @ 10 V |
| Vgs (अधिकतम) | ±20V |
| इनपुट कैपेसिटेंस (Ciss) (अधिकतम) @ Vds | 13000 pF @ 30 V |
| पावर डिसिपेशन (अधिकतम) | 188W (Tc) |
| ऑपरेटिंग तापमान | -55°C ~ 175°C (TJ) |
