LM5001MAX एकीकृत सर्किट चिप 1A उच्च-वोल्टेज स्विच-मोड रेगुलेटर आईसी 50kHz से 1.5MHz स्विचिंग आवृत्ति के साथ

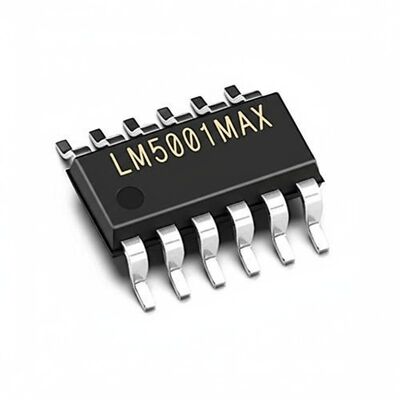

बड़ी छवि : LM5001MAX एकीकृत सर्किट चिप 1A उच्च-वोल्टेज स्विच-मोड रेगुलेटर आईसी 50kHz से 1.5MHz स्विचिंग आवृत्ति के साथ

उत्पाद विवरण:

उत्पत्ति के प्लेस:	सीएन
ब्रांड नाम:	Original Factory
प्रमाणन:	Lead free / RoHS Compliant
मॉडल संख्या:	LM5001MAX

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा:	10
मूल्य:	Contact for Sample
पैकेजिंग विवरण:	एसओआईसी-8
प्रसव के समय:	5-8 कार्य दिवस
भुगतान शर्तें:	टी/टी, एल/सी, वेस्टर्न यूनियन

संपर्क करें

LM5001MAX एकीकृत सर्किट चिप 1A उच्च-वोल्टेज स्विच-मोड रेगुलेटर आईसी 50kHz से 1.5MHz स्विचिंग आवृत्ति के साथ

विवरण

भाग संख्या:	LM5001MAX	टोपोलॉजी:	बूस्ट, फ्लाईबैक
आउटपुट करेंट:	1 ए	आउटपुट की संख्या:	1 आउटपुट
आउटपुट वोल्टेज:	1.26 वी से 75 वी	आवृत्ति बदलना:	50 किलोहर्ट्ज़ से 1.5 मेगाहर्ट्ज
प्रमुखता देना:	1A आउटपुट करंट इंटीग्रेटेड सर्किट चिप , 75V उच्च-वोल्टेज स्विच-मोड रेगुलेटर IC , 50kHz से 1.5MHz स्विचिंग फ्रीक्वेंसी LM5001MAX

LM5001MAX इंटीग्रेटेड सर्किट चिप

SOIC8 पैकेज में 1A हाई-वोल्टेज स्विच-मोड रेगुलेटर IC

उत्पाद अवलोकन

LM5001MAX हाई-वोल्टेज स्विच-मोड रेगुलेटर न्यूनतम बाहरी घटकों के साथ कुशल बूस्ट, फ्लाईबैक, एसईपीआईसी और फॉरवर्ड कन्वर्टर्स को लागू करने के लिए आवश्यक सभी कार्यों को एकीकृत करता है। यह बहुमुखी रेगुलेटर बेहतर प्रदर्शन के लिए 1-ए पीक करंट लिमिट और करंट मोड कंट्रोल के साथ एक एकीकृत 75-V एन-चैनल MOSFET की सुविधा देता है।

तकनीकी विशिष्टताएँ

कार्य	स्टेप-अप, स्टेप-अप/स्टेप-डाउन
आउटपुट कॉन्फ़िगरेशन	पॉजिटिव, आइसोलेशन कैपेबल
टोपोलॉजी	बूस्ट, फ्लाईबैक, फॉरवर्ड कनवर्टर, एसईपीआईसी
आउटपुट प्रकार	एडजस्टेबल
आउटपुट की संख्या	1
वोल्टेज इनपुट रेंज	3.1V - 75V
वोल्टेज आउटपुट रेंज	3.1V - 76V (स्विच)
करंट आउटपुट	800mA (स्विच)
स्विचिंग आवृत्ति	50kHz - 1.5MHz
सिंक्रोनस रेक्टिफायर	नहीं
ऑपरेटिंग तापमान	-40°C से 125°C (TJ)
माउंटिंग प्रकार	सतह माउंट
पैकेज / केस	8-SOIC (0.154", 3.90mm चौड़ाई)
आपूर्तिकर्ता डिवाइस पैकेज	8-SOIC

मुख्य विशेषताएँ

AEC-Q100 योग्य (TJ = -40°C से 125°C)
एकीकृत 75-V एन-चैनल MOSFET
3.1V से 75V तक अल्ट्रा-वाइड इनपुट वोल्टेज रेंज
एकीकृत हाई वोल्टेज बायस रेगुलेटर
1.5% सटीकता के साथ एडजस्टेबल आउटपुट वोल्टेज
चयन योग्य क्षतिपूर्ति के साथ करंट मोड कंट्रोल
वाइड बैंडविड्थ एरर एम्पलीफायर
एकीकृत करंट सेंसिंग और लिमिटिंग
एकीकृत ढलान क्षतिपूर्ति
85% अधिकतम ड्यूटी साइकिल सीमा
सिंगल रेसिस्टर ऑसिलेटर प्रोग्रामिंग
ऑसिलेटर सिंक्रनाइज़ेशन क्षमता
सक्षम / अंडरवोल्टेज लॉकआउट (UVLO) पिन
थर्मल शटडाउन सुरक्षा

अनुप्रयोग

औद्योगिक, संचार और ऑटोमोटिव अनुप्रयोगों के लिए DC-DC बिजली आपूर्ति; बूस्ट, फ्लाईबैक, एसईपीआईसी और फॉरवर्ड कनवर्टर टोपोलॉजी

स्टॉक में संबंधित घटक

पार्ट नंबर	पैकेज
SAF4000EL/103Q23CK	LFBGA364
SAF7770EL/203Z13AK	LFBGA364
SAF7771EL/203Z100K	LFBGA364
S32K311NHT0VLFST	48-LQFP
MFS2301BMMA0EP	QFN48
MFS2302BMBA0EP	QFN48
MFS2303BMMA0EP	QFN48
MFS2320BMMA0EP	QFN48
MIMX9331DVVXMAB	LFBGA-306
SAF4000EL/103Q23BK	LFBGA364

अक्सर पूछे जाने वाले प्रश्न

क्या आपके उत्पाद मूल हैं?

हाँ, सभी उत्पाद मूल हैं। नया मूल आयात हमारा प्राथमिक व्यवसाय फोकस है।

आपके पास कौन से प्रमाणपत्र हैं?

हम ISO 9001:2015 प्रमाणित कंपनी हैं और ERAI के सदस्य हैं।

क्या आप छोटी मात्रा में ऑर्डर या नमूनों का समर्थन कर सकते हैं? क्या नमूना मुफ्त है?

हाँ, हम नमूना आदेशों और छोटी मात्रा का समर्थन करते हैं। नमूना लागत आपके ऑर्डर आवश्यकताओं और प्रोजेक्ट स्कोप के आधार पर भिन्न होती है।

आप ऑर्डर कैसे भेजते हैं? क्या यह सुरक्षित है?

हम DHL, FedEx, UPS, TNT और EMS सहित प्रमुख एक्सप्रेस वाहक का उपयोग करते हैं। हम आपके पसंदीदा फॉरवर्डर का भी उपयोग कर सकते हैं। सभी उत्पादों को सुरक्षा सुनिश्चित करने के लिए सावधानीपूर्वक पैक किया जाता है, और हम शिपिंग के दौरान किसी भी नुकसान की जिम्मेदारी लेते हैं।

लीड टाइम क्या है?

हम 5 कार्य दिवसों के भीतर स्टॉक पार्ट्स भेजते हैं। गैर-स्टॉक आइटम के लिए, हम आपके ऑर्डर की मात्रा के आधार पर लीड टाइम की पुष्टि करेंगे।
