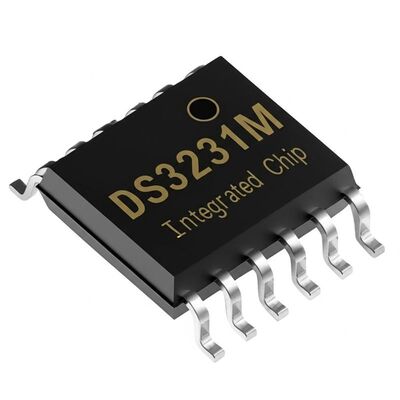

DS3231M इंटीग्रेटेड सर्किट चिप कम लागत वाली बेहद सटीक I2C रियल टाइम क्लॉक
DS3231M एक कम लागत वाली, बेहद सटीक I2C वास्तविक समय घड़ी (RTC) है जिसमें मुख्य बिजली बाधित होने पर निरंतर टाइमकीपिंग के लिए बैटरी इनपुट शामिल होता है। माइक्रोइलेक्ट्रोमैकेनिकल सिस्टम (एमईएमएस) रेज़ोनेटर का एकीकरण दीर्घकालिक सटीकता को बढ़ाता है और विनिर्माण अनुप्रयोगों में घटकों की संख्या को कम करता है। यह डिवाइस लोकप्रिय DS3231 RTC के समान फ़ुटप्रिंट में उपलब्ध है।
विशेष विवरण
| प्रकार |
घड़ी/कैलेंडर |
| विशेषताएँ |
अलार्म, लीप वर्ष, स्क्वायर वेव आउटपुट |
| समय स्वरूप |
एचएच:एमएम:एसएस (12/24 घंटे) |
| तारिख का प्रारूप |
YY-MM-DD-dd |
| इंटरफ़ेस |
I2C, 2-वायर सीरियल |
| वोल्टेज - आपूर्ति |
2.3V ~ 5.5V |
| वोल्टेज - आपूर्ति, बैटरी |
2.3V ~ 5.5V |
| वर्तमान - टाइमकीपिंग (अधिकतम) |
130µA ~ 200µA @ 3.63V ~ 5.5V |
| परिचालन तापमान |
-40°C ~ 85°C |
प्रमुख विशेषताऐं
- एकीकृत एमईएमएस अनुनादक के साथ अत्यधिक सटीक आरटीसी
- वर्ष 2100 तक लीप-ईयर मुआवजे के साथ सेकंड, मिनट, घंटे, दिन, तिथि, महीना और वर्ष सहित पूर्ण घड़ी कैलेंडर कार्यक्षमता
- टाइमकीपिंग सटीकता ±5ppm (±0.432 सेकंड/दिन) -45°C से +85°C तक
- फ़ुटप्रिंट और कार्यात्मक रूप से DS3231 के साथ संगत
- दिन के दो समय के अलार्म
- 1Hz और 32.768kHz आउटपुट
- डिबाउंस के साथ आउटपुट और पुशबटन इनपुट रीसेट करें
- ±3°C सटीकता के साथ डिजिटल तापमान सेंसर
- +2.3V से +5.5V आपूर्ति वोल्टेज
- सरल सीरियल इंटरफ़ेस अधिकांश माइक्रोकंट्रोलर से जुड़ता है
- तेज़ (400kHz) I2C इंटरफ़ेस
- निरंतर टाइमकीपिंग के लिए बैटरी-बैकअप इनपुट
- कम पावर ऑपरेशन बैटरी-बैकअप रन टाइम को बढ़ाता है
- ऑपरेटिंग तापमान रेंज: -40°C से +85°C
- 8-पिन या 16-पिन एसओ पैकेज
- अंडरराइटर्स लेबोरेटरीज® (यूएल) मान्यता प्राप्त
अनुप्रयोग
बिजली मीटर, औद्योगिक अनुप्रयोग
