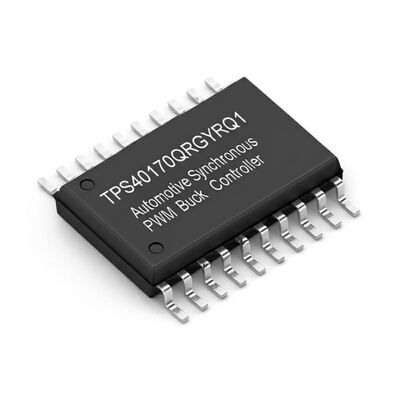

TPS40170QRGYRQ1 ऑटोमोटिव सिंक्रोनस पीडब्ल्यूएम बक कंट्रोलर
TPS40170QRGYRQ1 एक पूर्ण-विशेषताओं वाला सिंक्रोनस पीडब्ल्यूएम बक नियंत्रक है जिसे उच्च-शक्ति घनत्व, उच्च विश्वसनीयता डीसी-डीसी कनवर्टर अनुप्रयोगों के लिए डिज़ाइन किया गया है। 4 की इनपुट वोल्टेज रेंज के साथ काम करता है।5V से 60V तक, यह नियंत्रक इनपुट वोल्टेज परिवर्तनों के लिए तत्काल प्रतिक्रिया के लिए इनपुट-वोल्टेज फीड-फॉरवर्ड मुआवजे के साथ वोल्टेज-मोड नियंत्रण को लागू करता है।स्विचिंग आवृत्ति 100 kHz से 600 kHz तक प्रोग्राम है.
प्रमुख विनिर्देश
| पैरामीटर |
मूल्य |
| आउटपुट प्रकार |
ट्रांजिस्टर ड्राइवर |
| कार्य |
कदम-नीचे |
| आउटपुट कॉन्फ़िगरेशन |
सकारात्मक |
| टोपोलॉजी |
बक |
| आउटपुट की संख्या |
1 |
| आउटपुट चरण |
1 |
| वोल्टेज आपूर्ति |
4.5V ~ 60V |
| स्विचिंग आवृत्ति |
100kHz ~ 600kHz |
| कार्य चक्र (अधिकतम) |
95% |
| सिंक्रोनस रेक्टिफायर |
हाँ |
| क्लॉक सिंक |
हाँ |
| नियंत्रण विशेषताएं |
वर्तमान सीमा, सक्षम करें, आवृत्ति नियंत्रण, पावर अच्छा, सॉफ्ट स्टार्ट, ट्रैकिंग |
| परिचालन तापमान |
-40°C ~ 125°C (TJ) |
| माउंटिंग प्रकार |
सतह माउंट |
| पैकेज / मामला |
20-VFQFN एक्सपोजर पैड |
| आपूर्तिकर्ता उपकरण पैकेज |
20-VQFN (3.5x4.5) |
उन्नत विशेषताएं
- चौड़ा इनपुट वोल्टेज रेंज 4.5V से 60V तक
- 600-mV का संदर्भ वोल्टेज 1% सटीकता के साथ
- प्रोग्राम करने योग्य यूवीएलओ और हिस्टेरिसिस
- वोल्टेज फ़ीड-फॉरवर्ड के साथ वोल्टेज-मोड नियंत्रण
- 100kHz और 600kHz के बीच प्रोग्राम करने योग्य आवृत्ति
- प्राथमिक और द्वितीयक विकल्प के साथ द्विदिशीय आवृत्ति सिंक्रनाइज़ेशन
- एकीकृत थर्मल मुआवजा के साथ कम पक्षीय FET सेंसर ओवरकंट्रैक्ट सुरक्षा और उच्च पक्षीय FET सेंसर शॉर्ट सर्किट सुरक्षा
- प्रोग्राम करने योग्य बंद-लूप सॉफ्ट स्टार्ट
- पूर्व-पक्षपाती आउटपुट का समर्थन करता है
- हिस्टेरिसिस के साथ 165°C पर थर्मल बंद
- वोल्टेज ट्रैकिंग और पावर की अच्छी निगरानी
- 1-μA कम धारा बंद करने के साथ सक्षम
- 8-वोल्ट और 3.3-वोल्ट एलडीओ आउटपुट
- एकीकृत बूटस्ट्रैप डायोड
- कॉम्पैक्ट 20-पिन 4.5mm × 3.5mm VQFN (RGY) पैकेज
प्रणाली सुरक्षा एवं निगरानी
TPS40170QRGYRQ1 में व्यापक प्रणाली सुरक्षा सुविधाएं शामिल हैं जिनमें प्रोग्राम करने योग्य UVLO, कम पक्ष FET सेंसरिंग के माध्यम से प्रोग्राम करने योग्य ओवरकंट्रैक्ट सुरक्षा (OCP) शामिल है,उच्च पक्ष FET सेंसरिंग के माध्यम से चयन योग्य शॉर्ट सर्किट सुरक्षा (SCP), और थर्मल बंद सुरक्षा।
लक्षित अनुप्रयोग
उन्नत ड्राइवर सहायता प्रणाली (एडीएएस), ऑटोमोटिव इन्फोटेनमेंट सिस्टम और ऑटोमोटिव क्लस्टर डिस्प्ले।
