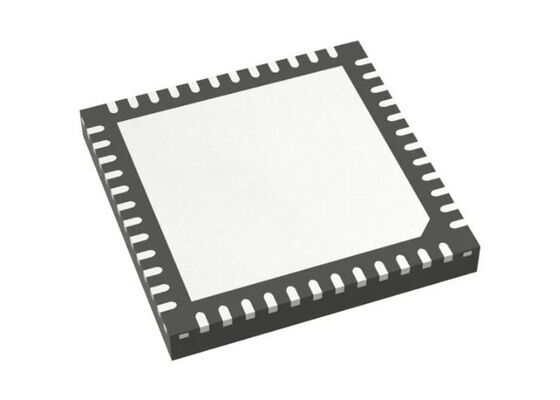

STM32WB35CCU6A माइक्रोकंट्रोलर MCU
एसटीएम 32 वायरलेस एमसीयू 2.4GHz कम पावर मल्टीप्रोटोकॉल वायरलेस माइक्रोकंट्रोलर
उत्पाद का अवलोकन
STM32WB35CCU6A एक बहुप्रोटोकॉल वायरलेस और अल्ट्रा-लो-पावर डिवाइस है जिसमें ब्लूटूथ® लो एनर्जी एसआईजी विनिर्देश 5.4 और आईईईई 802 के अनुरूप एक शक्तिशाली रेडियो एम्बेडेड है।15.4-2011. इसमें वास्तविक समय में निम्न स्तर के संचालन के लिए एक समर्पित Arm® Cortex®-M0+ है।
अत्यंत कम बिजली के संचालन के लिए डिज़ाइन किया गया, यह माइक्रोकंट्रोलर उच्च प्रदर्शन Arm® Cortex®-M4 32-बिट RISC कोर पर आधारित है जो 64 मेगाहर्ट्ज तक काम करता है।कोर में एकल-सटीक डेटा प्रसंस्करण का समर्थन करने वाली फ्लोटिंग पॉइंट यूनिट (एफपीयू) शामिल है, डीएसपी निर्देशों का एक पूरा सेट, और एक मेमोरी सुरक्षा इकाई (एमपीयू) अनुप्रयोग सुरक्षा को बढ़ाने के लिए।
डिवाइस में 512 केबी तक फ्लैश मेमोरी, 96 केबी तक एसआरएएम, एक क्वाड-एसपीआई फ्लैश मेमोरी इंटरफ़ेस, और व्यापक उन्नत आई/ओ और परिधीय उपकरणों सहित उच्च गति की मेमोरी शामिल है।
तकनीकी विनिर्देश
| पैरामीटर |
विनिर्देश |
| प्रकार |
TxRx + MCU |
| आरएफ परिवार/मानक |
802.15.4, बीटी |
| प्रोटोकॉल |
बीटी वी5.3थ्रेड, ज़िगबी® |
| मॉड्यूलेशन |
जीएफएसके |
| आवृत्ति |
2.405GHz ~ 2.48GHz |
| डेटा दर (अधिकतम) |
2 एमबीपीएस |
| पावर आउटपुट |
6dBm |
| संवेदनशीलता |
-100dBm |
| मेमोरी का आकार |
256kB फ्लैश, 96kB SRAM |
| सीरियल इंटरफेस |
एडीसी, आई2सी, एसपीआई, यूएआरटी, यूएसएआरटी, यूएसबी |
| जीपीआईओ |
30 |
| वोल्टेज आपूर्ति |
1.71V ~ 3.6V |
| वर्तमान - प्राप्त करना |
4.5mA ~ 7.9mA |
| वर्तमान - संचरण |
5.2mA ~ 12.7mA |
| परिचालन तापमान |
-40°C ~ 85°C (TA) |
| माउंटिंग प्रकार |
सतह माउंट |
| पैकेज / मामला |
48-UFQFN उजागर पैड |
| आपूर्तिकर्ता उपकरण पैकेज |
48-UFQFPN (7x7) |
प्रमुख विशेषताएं
रेडियो क्षमताएं
2ब्लूटूथ® का समर्थन करने वाला.4 GHz आरएफ ट्रांससीवर 5.4, आईईईई 802.15.4-2011 PHY और MAC
थ्रेड 1.3 और Zigbee® 3.0 समर्थन
आरएक्स संवेदनशीलताः -96 डीबीएम (ब्लूटूथ® कम ऊर्जा 1 एमबीपीएस पर), -100 डीबीएम (802.15.4)
1 डीबी चरणों के साथ +6 डीबीएम तक प्रोग्राम करने योग्य आउटपुट पावर
बीओएम को कम करने के लिए एकीकृत बालन
2 एमबीपीएस डेटा दर का समर्थन
वास्तविक समय रेडियो परत के लिए समर्पित Arm® 32-बिट Cortex® M0+ सीपीयू
शक्ति नियंत्रण के लिए सटीक आरएसएसआई
ETSI EN 300 328, EN 300 440, FCC CFR47 भाग 15 और ARIB STD-T66 के अनुरूप
बाहरी पीए के लिए समर्थन
उपलब्ध एकीकृत निष्क्रिय उपकरण (आईपीडी) साथी चिप्स
अल्ट्रा-लो-पावर प्लेटफार्म
1.71 से 3.6 वी बिजली आपूर्ति सीमा
-40°C से 85/105°C तापमान सीमा
13 nA बंद मोड
600 एनए स्टैंडबाय मोड + आरटीसी + 32 केबी रैम
2.1 μA स्टॉप मोड + आरटीसी + 256 केबी रैम
सक्रिय मोड MCU: < 53 μA/MHz जब RF और SMPS चालू हो
रेडियोः Rx 4.5 mA / Tx 0 dBm 5.2 mA पर
मुख्य प्रदर्शन
एफपीयू के साथ आरएम® 32-बिट कॉर्टेक्स®-एम4 सीपीयू
0-प्रतीक्षा-राज्य फ्लैश निष्पादन के लिए अनुकूलनशील वास्तविक समय त्वरक
64 मेगाहर्ट्ज तक की आवृत्ति
एमपीयू, 80 डीएमआईपीएस और डीएसपी निर्देश
1.25 DMIPS/MHz (ड्रायस्टोन 2.1)
219.48 CoreMark® (3.43 CoreMark/MHz 64 MHz पर)
303 ULPMarkTM सीपी स्कोर
मेमोरी और भंडारण
सेक्टर सुरक्षा के साथ 1 एमबी तक फ्लैश मेमोरी (PCROP)
64 KB हार्डवेयर समता जाँच के साथ 256 KB तक SRAM
20x 32-बिट बैकअप रजिस्टर
यूएसएआरटी, एसपीआई, आई2सी और यूएसबी इंटरफेस का समर्थन करने वाला बूट लोडर
ओटीए (एयर ओवर) ब्लूटूथ® लो एनर्जी और 802.15.4 अद्यतन क्षमता
XIP के साथ क्वाड SPI मेमोरी इंटरफ़ेस
1 केबाइट (128 दोहरे शब्द) ओटीपी
एनालॉग परिधीय उपकरण
12-बिट एडीसी 4.26 एमएसपीएस, हार्डवेयर ओवरसैंपलिंग के साथ 16-बिट तक
2x अल्ट्रा-लो-पावर कंपेरेटर
सटीक 2.5 वी या 2.048 वी संदर्भ वोल्टेज बफर आउटपुट
1.62 वी तक काम करता है
आवेदन
घर, भवन और शहर स्वचालन
बिजली आपूर्ति और कन्वर्टर्स
