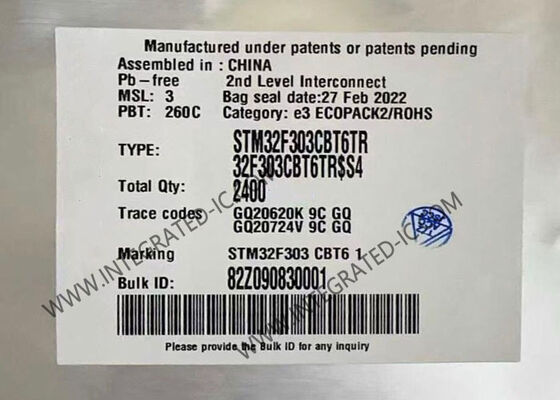

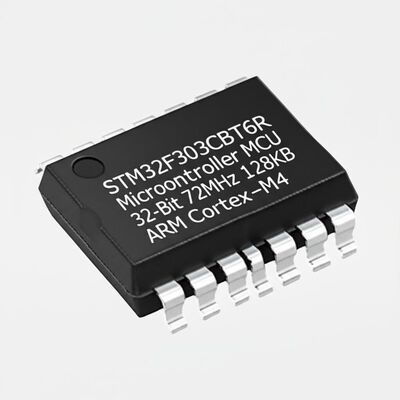

STM32F303CBT6TR माइक्रो कंट्रोलर MCU
32-बिट ARM Cortex-M4 प्रोसेसर जो 128KB फ्लैश मेमोरी के साथ 72MHz पर संचालित होता है, जिसमें औद्योगिक और एम्बेडेड अनुप्रयोगों के लिए उन्नत परिधीय शामिल हैं।
उत्पाद अवलोकन
STM32F303CBT6TR उच्च-प्रदर्शन Arm® Cortex®-M4 32-बिट RISC कोर पर आधारित है जो FPU के साथ 72 MHz तक संचालित होता है। इस माइक्रो कंट्रोलर में एक फ्लोटिंग पॉइंट यूनिट (FPU), मेमोरी प्रोटेक्शन यूनिट (MPU), और एम्बेडेड ट्रेस मैक्रोसेल (ETM) शामिल हैं। इसमें हाई-स्पीड एम्बेडेड मेमोरी (256 KB फ्लैश तक, 40 KB SRAM तक) और दो APB बसों से जुड़े उन्नत I/O और परिधीय की एक विस्तृत श्रृंखला है।
मुख्य विनिर्देश
| पैरामीटर |
विनिर्देश |
| कोर प्रोसेसर |
ARM® Cortex®-M4 |
| कोर आकार |
32-बिट |
| गति |
72MHz |
| कनेक्टिविटी |
CANबस, I2C, IrDA, LINबस, SPI, UART/USART, USB |
| परिधीय |
DMA, I2S, POR, PWM, WDT |
| I/O की संख्या |
37 |
| प्रोग्राम मेमोरी आकार |
128KB (128K x 8) |
| प्रोग्राम मेमोरी प्रकार |
FLASH |
| RAM आकार |
32K x 8 |
| वोल्टेज आपूर्ति |
2V ~ 3.6V |
| डेटा कन्वर्टर्स |
A/D 15x12b; D/A 2x12b |
| ऑसिलेटर प्रकार |
आंतरिक |
| ऑपरेटिंग तापमान |
-40°C ~ 85°C (TA) |
उन्नत सुविधाएँ
- FPU (72 MHz अधिकतम) के साथ Arm® Cortex®-M4 32-बिट CPU
- सिंगल-चक्र गुणन और HW विभाजन
- 90 DMIPS (CCM से), DSP निर्देश और MPU
- 128 से 256 Kbytes फ्लैश मेमोरी
- HW समानता जांच के साथ 40 Kbytes तक SRAM
- निर्देश और डेटा बस (CCM) पर 8 Kbytes SRAM
- चयन योग्य रिज़ॉल्यूशन के साथ चार ADCs 0.20 μS (39 चैनलों तक)
- दो 12-बिट DAC चैनल
- सात तेज़ रेल-टू-रेल एनालॉग कंपैरेटर
- PGA मोड में उपयोग करने योग्य चार ऑपरेशनल एम्पलीफायर
- 24 कैपेसिटिव सेंसिंग चैनलों तक
- 32-बिट और 16-बिट वेरिएंट सहित 13 टाइमर तक
- CAN इंटरफ़ेस (2.0B सक्रिय)
- दो I2C फास्ट मोड प्लस (1 Mbit/s)
- मल्टीपल प्रोटोकॉल समर्थन के साथ पांच USART/UART तक
- I2S इंटरफ़ेस क्षमता के साथ तीन SPI तक
- USB 2.0 फुल स्पीड इंटरफ़ेस
- सीरियल वायर डिबग, JTAG, और 96-बिट अद्वितीय ID
ऑपरेटिंग स्थितियाँ
ऑपरेटिंग वोल्टेज रेंज: 2.0 V से 3.6 V
तापमान रेंज: -40°C से +85°C
कम-शक्ति अनुप्रयोगों के लिए व्यापक पावर-सेविंग मोड
