TPS61194PWPR HTSSOP-20 पैकेज में 45V आउटपुट के साथ 4-चैनल उच्च-दक्षता वाला LED ड्राइवर IC

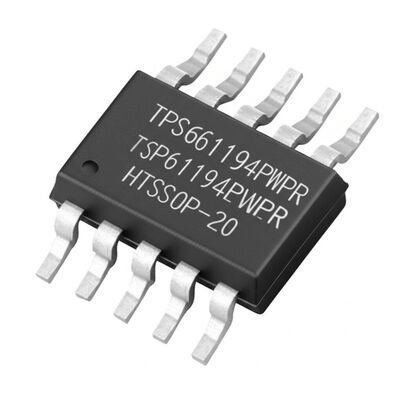

बड़ी छवि : TPS61194PWPR HTSSOP-20 पैकेज में 45V आउटपुट के साथ 4-चैनल उच्च-दक्षता वाला LED ड्राइवर IC

उत्पाद विवरण:

उत्पत्ति के प्लेस:	सीएन
ब्रांड नाम:	Original Factory
प्रमाणन:	Lead free / RoHS Compliant
मॉडल संख्या:	TPS61194PWPR

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा:	10
मूल्य:	Contact for Sample
पैकेजिंग विवरण:	एचटीएसएसओपी-20
प्रसव के समय:	5-8 कार्य दिवस
भुगतान शर्तें:	टी/टी, एल/सी, वेस्टर्न यूनियन

संपर्क करें

TPS61194PWPR HTSSOP-20 पैकेज में 45V आउटपुट के साथ 4-चैनल उच्च-दक्षता वाला LED ड्राइवर IC

विवरण

भाग संख्या:	TPS61194PWPR	आउटपुट की संख्या:	4 आउटपुट
आउटपुट करेंट:	100 मा	प्रचालन आवृत्ति:	300 kHz से 2.2 MHz
वोल्टेज - आउटपुट:	45V	परिचालन तापमान:	-40 डिग्री सेल्सियस ~ 125 डिग्री सेल्सियस (टीए)
प्रमुखता देना:	4-चैनल LED ड्राइवर IC , उच्च-दक्षता वाला एकीकृत सर्किट चिप , 45V आउटपुट HTSSOP-20 IC

TPS61194PWPR इंटीग्रेटेड सर्किट चिप हाई-परफॉर्मेंस 4-चैनल LED ड्राइवर HTSSOP-20

TPS61194PWPR एक उच्च-दक्षता, कम-ईएमआई, उपयोग में आसान LED ड्राइवर है जिसमें अनुप्रयोगों की एक विस्तृत श्रृंखला का समर्थन करने की लचीलापन है। इसमें चार उच्च-सटीक करंट सिंक हैं जिन्हें उच्च करंट क्षमता के लिए जोड़ा जा सकता है।

उत्पाद अवलोकन

इस इंटीग्रेटेड सर्किट में एक डीसी-डीसी कनवर्टर शामिल है जो बूस्ट और एसईपीआईसी मोड ऑपरेशन दोनों का समर्थन करता है। कनवर्टर में एलईडी करंट सिंक हेडरूम वोल्टेज के आधार पर अनुकूली आउटपुट वोल्टेज नियंत्रण है, जो सभी स्थितियों में वोल्टेज को सबसे कम पर्याप्त स्तर पर समायोजित करके बिजली की खपत को कम करता है। ईएमआई नियंत्रण के लिए, डीसी-डीसी कनवर्टर स्विचिंग आवृत्ति के लिए स्प्रेड स्पेक्ट्रम और एक समर्पित पिन के साथ बाहरी सिंक्रनाइज़ेशन का समर्थन करता है।

तकनीकी विनिर्देश

प्रकार	डीसी डीसी नियामक
टोपोलॉजी	एसईपीआईसी, स्टेप-अप (बूस्ट)
आंतरिक स्विच(एस)	हाँ
आउटपुट की संख्या	4
वोल्टेज - आपूर्ति (न्यूनतम)	4.5V
वोल्टेज - आपूर्ति (अधिकतम)	40V
वोल्टेज - आउटपुट	45V
करंट - आउटपुट / चैनल	100mA
आवृत्ति	300kHz ~ 2.2MHz
मंद करना	PWM
अनुप्रयोग	बैकलाइट
ऑपरेटिंग तापमान	-40°C ~ 125°C (TA)
माउंटिंग प्रकार	सतह माउंट
पैकेज / केस	20-पावरटीएसएसओपी (0.173", 4.40 मिमी चौड़ाई)
आपूर्तिकर्ता डिवाइस पैकेज	20-HTSSOP

मुख्य विशेषताएं

इनपुट वोल्टेज ऑपरेटिंग रेंज 4.5 V से 40 V
चार उच्च-सटीक करंट सिंक
करंट मिलान 1% (विशिष्ट)
प्रति चैनल 100 एमए तक एलईडी स्ट्रिंग करंट
उच्च करंट प्रति स्ट्रिंग के लिए आउटपुट को बाहरी रूप से जोड़ा जा सकता है
100 हर्ट्ज पर 10,000:1 का उच्च डिमिंग अनुपात
एलईडी स्ट्रिंग पावर के लिए इंटीग्रेटेड बूस्ट/एसईपीआईसी कनवर्टर
45 V तक आउटपुट वोल्टेज
स्विचिंग आवृत्ति 300 kHz से 2.2 MHz
स्विचिंग सिंक्रनाइज़ेशन इनपुट
कम ईएमआई के लिए स्प्रेड स्पेक्ट्रम
व्यापक दोष पहचान सुविधाएँ
दोष आउटपुट
इनपुट वोल्टेज ओवीपी और यूवीएलओ
खुला और शॉर्टेड एलईडी दोष पहचान
थर्मल शटडाउन
बाहरी घटकों की न्यूनतम संख्या

अनुप्रयोग

कंट्रोल पैनल में औद्योगिक बैकलाइटिंग सिस्टम
औद्योगिक पीसी
परीक्षण और माप उपकरण
