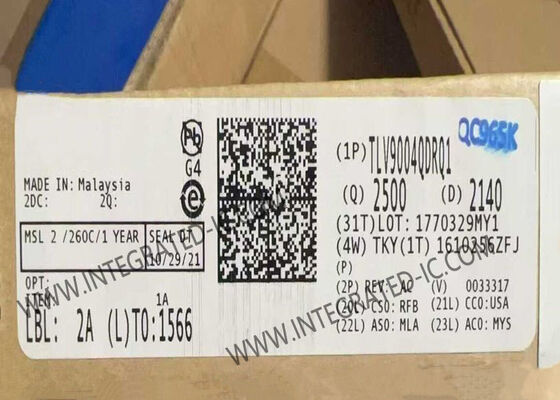

TLV9004QDRQ1 इंटीग्रेटेड सर्किट चिप 1MHz लो पावर आरआरआईओ ऑटोमोटिव ऑपरेशनल एम्पलीफायर
TLV9004QDRQ1 एक चार-चैनल, कम वोल्टेज ऑपरेशनल एम्पलीफायर है जो ऑटोमोटिव अनुप्रयोगों के लिए डिज़ाइन किया गया है। रेल-टू-रेल इनपुट और आउटपुट क्षमताओं के साथ 1.8V से 5.5V तक काम करता है,यह लागत प्रभावी समाधान कम वोल्टेज संचालन और उच्च क्षमता भार ड्राइव की आवश्यकता वाले अंतरिक्ष-प्रतिबंधित ऑटोमोटिव सिस्टम के लिए आदर्श है.
विनिर्देश
| एम्पलीफायर प्रकार |
मानक (सामान्य प्रयोजन) |
| सर्किटों की संख्या |
4 |
| आउटपुट प्रकार |
रेल से रेल |
| स्लीव दर |
2V/μs |
| लाभ बैंडविड्थ उत्पाद |
1 मेगाहर्ट्ज |
| इनपुट बायस करंट |
5 पीए |
| इनपुट ऑफसेट वोल्टेज |
400 μV |
| आपूर्ति करंट |
60μA (x4 चैनल) |
| आउटपुट वर्तमान प्रति चैनल |
40 एमए |
| न्यूनतम आपूर्ति वोल्टेज |
1.8 वी |
| अधिकतम आपूर्ति वोल्टेज |
5.5 वी |
| परिचालन तापमान |
-40°C ~ 125°C (TA) |
| माउंटिंग प्रकार |
सतह माउंट |
| पैकेज / मामला |
14-SOIC (0.154", 3.90 मिमी चौड़ाई) |
| आपूर्तिकर्ता उपकरण पैकेज |
14-एसओआईसी |
प्रमुख विशेषताएं
- कम लागत वाले अनुप्रयोगों के लिए स्केलेबल CMOS एम्पलीफायर
- रेल-टू-रेल इनपुट और आउटपुट
- कम इनपुट ऑफसेट वोल्टेजः ±0.4mV
- यूनिटी-गेन बैंडविड्थः 1MHz
- कम ब्रॉडबैंड शोरः 27nV/√ Hz
- कम इनपुट पूर्वाग्रह वर्तमानः 5pA
- कम गतिहीन धाराः 60μA/Ch
- इकाई लाभ स्थिर
- आंतरिक आरएफआई और ईएमआई फ़िल्टर
- 1.8V तक के कम आपूर्ति वोल्टेज पर कार्यरत
- प्रतिरोधात्मक ओपन-लूप आउटपुट प्रतिबाधा के कारण उच्च क्षमता भार के साथ स्थिर करने में आसान
आवेदन
- सूचना मनोरंजन और क्लस्टर
- निष्क्रिय सुरक्षा
- शरीर इलेक्ट्रॉनिक्स और प्रकाश व्यवस्था
- HEV/EV इन्वर्टर और मोटर नियंत्रण
- ऑनबोर्ड (ओबीसी) और वायरलेस चार्जर
- पावर-ट्रेन करंट सेंसर
- उन्नत चालक सहायता प्रणाली (ADAS)
- एकल आपूर्ति, निम्न पक्ष, एक दिशात्मक धारा सेंसर सर्किट
