TPS22916CNYFPR Integrated Circuit Chip Load Switch IC with 2A Output Current 1V to 5.5V Operating Voltage and 80mOhms On Resistance

बड़ी छवि : TPS22916CNYFPR Integrated Circuit Chip Load Switch IC with 2A Output Current 1V to 5.5V Operating Voltage and 80mOhms On Resistance

उत्पाद विवरण:

उत्पत्ति के प्लेस:	सीएन
ब्रांड नाम:	Original Factory
प्रमाणन:	Lead free / RoHS Compliant
मॉडल संख्या:	टीपीएस22916सीएनवाईएफपीआर

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा:	10
मूल्य:	Contact for Sample
पैकेजिंग विवरण:	डीएसबीजीए-4
प्रसव के समय:	5-8 कार्य दिवस
भुगतान शर्तें:	टी/टी, एल/सी, वेस्टर्न यूनियन

संपर्क करें

TPS22916CNYFPR Integrated Circuit Chip Load Switch IC with 2A Output Current 1V to 5.5V Operating Voltage and 80mOhms On Resistance

विवरण

भाग संख्या:	टीपीएस22916सीएनवाईएफपीआर	प्रकार:	लोड स्विच
आउटपुट की संख्या:	1 आउटपुट	आउटपुट करेंट:	2 ए
प्रतिरोध पर - मैक्स:	80 ओम	ऑपरेटिंग आपूर्ति वोल्टेज:	1 वी से 5.5 वी
प्रमुखता देना:	2A Output Current Load Switch IC , 1V to 5.5V Operating Voltage Power Switch IC , 80mOhms On Resistance Integrated Circuit Chip

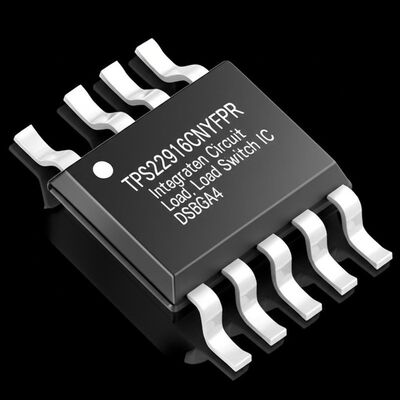

TPS22916CNYFPR Integrated Circuit Chip

Single Channel Load Switch IC in DSBGA4 package, featuring a low leakage P-Channel MOSFET for optimal power efficiency.

Product Overview

The TPS22916CNYFPR is a compact single-channel load switch utilizing a low leakage P-Channel MOSFET to minimize power loss. Its advanced gate control design supports operating voltages as low as 1V with minimal increase in ON-resistance and power dissipation.

Technical Specifications

Parameter	Value
Switch Type	General Purpose
Number of Outputs	1
Ratio - Input:Output	1:1
Output Configuration	High Side
Output Type	P-Channel
Voltage - Load	0V ~ 5.5V
Voltage - Supply (Vcc/Vdd)	1V ~ 5.5V
Current - Output (Max)	2A
Rds On (Typ)	200mΩ
Input Type	Non-Inverting
Features	Slew Rate Controlled
Fault Protection	Reverse Current
Operating Temperature	-40°C ~ 85°C (TA)
Mounting Type	Surface Mount
Supplier Device Package	4-DSBGA
Package / Case	4-XFBGA, DSBGA

Key Features

Input operating voltage range (VIN): 1V-5.5V
Maximum continuous current (IMAX): 2A
ON-resistance (RON): 60mΩ-200mΩ depending on voltage
Ultra-low power consumption in ON/OFF states
Smart ON pin pulldown functionality
Slow Timing (C Version) limits inrush current
Fast timing (B Version) reduces wait time
Always-ON true Reverse Current Blocking (RCB)
Quick Output Discharge (QOD): 150Ω typical
Active low enable option (L versions)

Applications

Wearables Smartphones Tablets Portable Speakers

Related Components in Stock

Part Number	Package
TPSM846C23MOLR	59-QFM
LM25184QNGURQ1	8-WDFN
TPSM265R1SILR	USIP-10
TPSM5601R5SRDAR	15-B3QFN
TPS552872QWRYQRQ1	VQFN-21
TPSM8S6C24MOYR	45-QFM
TPSM863257RDXR	QFN-FCMOD-7
TPS631013YBGR	8-XFBGA
TPS631012YBGR	8-XFBGA
TPS628438YKAR	6-XFBGA
TPS628436YKAR	6-XFBGA

Frequently Asked Questions

Are your products original?

Yes, all products are original. New original import is our purpose.

Which Certificates do you have?

We are ISO 9001:2015 Certified Company and member of ERAI.

Can you support small quantity order or sample? Is the sample free?

Yes, we support sample orders and small orders. Sample cost varies according to your order or project requirements.

How to ship my order? Is it safe?

We use express carriers such as DHL, FedEx, UPS, TNT, and EMS. We can also use your suggested forwarder. Products are securely packaged, and we take responsibility for any damage to your order.

What about the lead time?

We can ship stock parts within 5 working days. For non-stock items, we will confirm lead time based on your order quantity.
