ISO7742DWR High-Speed Quad-Channel Digital Isolator with 5000 Vrms Isolation and 100 Mb/s Data Rate

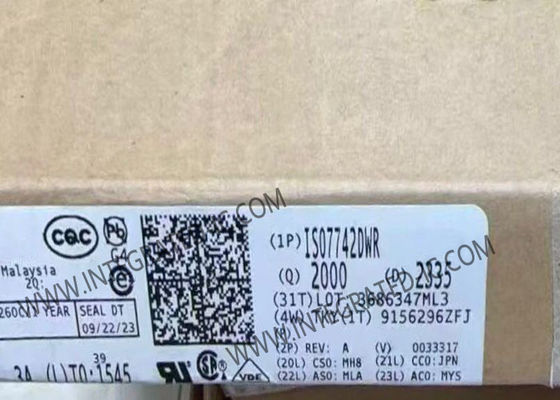

बड़ी छवि : ISO7742DWR High-Speed Quad-Channel Digital Isolator with 5000 Vrms Isolation and 100 Mb/s Data Rate

उत्पाद विवरण:

उत्पत्ति के प्लेस:	सीएन
ब्रांड नाम:	Original Factory
प्रमाणन:	Lead free / RoHS Compliant
मॉडल संख्या:	ISO7742DWR

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा:	10
मूल्य:	Contact for Sample
पैकेजिंग विवरण:	सोइक -16
प्रसव के समय:	3-5 कार्य दिवस
भुगतान शर्तें:	टी/टी
आपूर्ति की क्षमता:	प्रति दिन 10000 टुकड़े

संपर्क करें

ISO7742DWR High-Speed Quad-Channel Digital Isolator with 5000 Vrms Isolation and 100 Mb/s Data Rate

विवरण

भाग संख्या:	ISO7742DWR	चैनलों की संख्या::	4 चैनल
आधार - सामग्री दर::	100 एमबी/एस	अलगाव वोल्टेज::	5000 वी.आर.एम.एस
आपूर्ति वोल्टेज - अधिकतम::	5.5 वी	आपूर्ति वोल्टेज - न्यूनतम::	2.25 वी
प्रमुखता देना:	5000 Vrms Isolation Digital Isolator , 100 Mb/s Data Rate Digital Isolator , High-Speed Digital Isolator

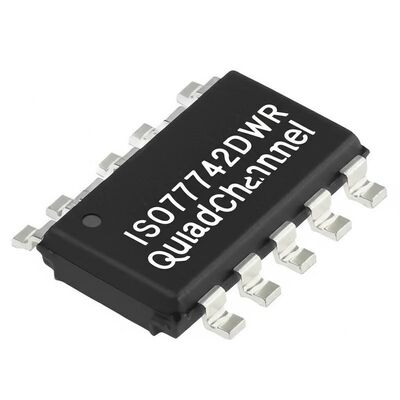

ISO7742DWR Integrated Circuit Chip High-Speed Quad-Channel Digital Isolators

Product Description

The ISO7742DWR is a high-performance, quad-channel digital isolator with 5000VRMS (DW package) and 3000VRMS (DBQ package) isolation ratings per UL 1577. This family includes devices with reinforced insulation ratings according to VDE, CSA, TUV and CQC. The ISO7741B device is designed for applications requiring basic insulation ratings only.

Specifications

Parameter	Value
Number of Channels	4
Inputs - Side 1/Side 2	2/2
Channel Type	Unidirectional
Voltage - Isolation	5000Vrms
Common Mode Transient Immunity (Min)	85kV/µs
Data Rate	100Mbps
Propagation Delay tpLH / tpHL (Max)	16ns, 16ns
Pulse Width Distortion (Max)	4.9ns
Rise / Fall Time (Typ)	2.4ns, 2.4ns
Voltage - Supply	2.25V ~ 5.5V
Operating Temperature	-55°C ~ 125°C

Key Features

100Mbps data rate
Robust isolation barrier:
- >30-year projected lifetime at 1500VRMS working voltage
- Up to 5000VRMS isolation rating
- Up to 12.8kV surge capability
- ±100kV/μs typical CMTI
Wide supply range: 2.25V to 5.5V
2.25V to 5.5V level translation
Default output high (ISO774x) and low (ISO774xF) options
Wide temperature range: -55°C to 125°C
Low power consumption: typical 1.5mA per channel at 1Mbps
Low propagation delay: 10.7ns typical (5V Supplies)
Robust electromagnetic compatibility (EMC):
- System-level ESD, EFT, and surge immunity
- ±8kV IEC 61000-4-2 contact discharge protection across isolation barrier
- Low emissions
Wide-SOIC (DW-16) and QSOP (DBQ-16) package options
Automotive version available: ISO774x-Q1
Safety-related certifications:
- DIN EN IEC 60747-17 (VDE 0884-17)
- UL 1577 component recognition program
- IEC 61010-1, IEC 62368-1, IEC 60601-1, and GB 4943.1 certifications

Applications

Industrial automation
Motor control
Power supplies
Solar inverters
Medical equipment
