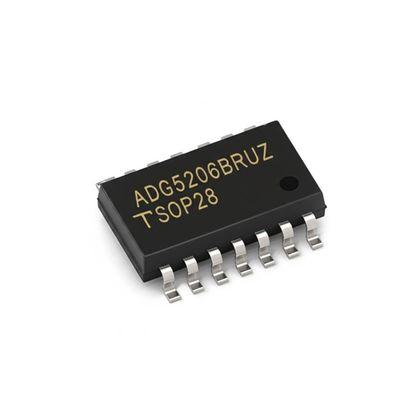

ADG5206BRUZ एकीकृत सर्किट चिप 16-चैनल CMOS एनालॉग मल्टीप्लेक्सर TSSOP28
ADG5206BRUZ एक मोनोलिथिक CMOS एनालॉग मल्टीप्लेक्सर है जिसमें सोलह एकल चैनल शामिल हैं। यह सोलह इनपुट में से एक को एक सामान्य आउटपुट में स्विच करता है, जैसा कि 4-बिट द्विआधारी पता लाइनों (A0,A1, A2, और A3).
विनिर्देश
| पैरामीटर |
मूल्य |
| मल्टीप्लेक्स/डेमल्टिप्लेक्स सर्किट |
16:1 |
| सर्किटों की संख्या |
1 |
| अन-स्टेट प्रतिरोध (अधिकतम) |
160Ω |
| चैनल-टू-चैनल मिलान (ΔRon) |
4Ω |
| वोल्टेज - आपूर्ति, एकल (V+) |
9V ~ 40V |
| वोल्टेज - आपूर्ति, दोहरी (V±) |
±9V ~ 22V |
| स्विच समय (टन, टोफ) (अधिकतम) |
230 एनएस, 185 एनएस |
| -3dB बैंडविड्थ |
65MHz |
| चार्ज इंजेक्शन |
0.45pC |
| चैनल क्षमता (सीएस (बंद), सीडी (बंद) |
3.3pf, 62pF |
| वर्तमान - रिसाव (IS(बंद)) (अधिकतम) |
100 पीए |
| क्रॉसस्टॉक |
-76dB @ 1MHz |
| परिचालन तापमान |
-40°C ~ 125°C (TA) |
| माउंटिंग प्रकार |
सतह माउंट |
| पैकेज / मामला |
28-TSSOP (0.173", 4.40 मिमी चौड़ाई) |
| आपूर्तिकर्ता उपकरण पैकेज |
28-TSSOP |
प्रमुख विशेषताएं
- लॉक-अप प्रूफ
- 3.5 pF स्रोत क्षमता से बाहर
- 64 पीएफ बंद निकासी क्षमता
- 0.35 पीसी विशिष्ट चार्ज इंजेक्शन
- ±0.02 एनए चैनल रिसाव पर
- कम प्रतिरोधः 155 Ω विशिष्ट
- ±9 वी से ±22 वी दोहरी आपूर्ति संचालन
- 9 वी से 40 वी एकल आपूर्ति संचालन
- वीएसएस से वीडीडी एनालॉग सिग्नल सीमा
- मानव शरीर मॉडल (एचबीएम) ईएसडी रेटिंगः 8 केवी अन्य सभी पिन
आवेदन
- स्वचालित परीक्षण उपकरण
- डेटा अधिग्रहण
- उपकरण
- विमानन
- बैटरी निगरानी
- संचार प्रणाली
