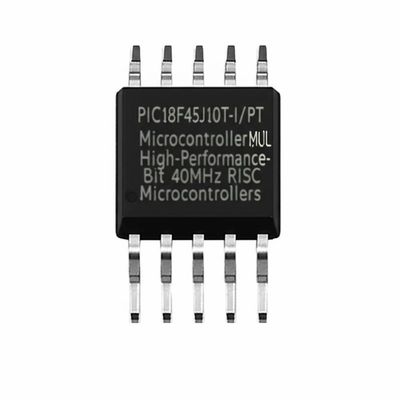

PIC18F45J10T-I/PT माइक्रो कंट्रोलर MCU हाई-परफॉर्मेंस 8-बिट 40MHz RISC माइक्रो कंट्रोलर
PIC18F45J10T-I/PT उन अनुप्रयोगों के लिए आदर्श है जिनमें कम लागत, उच्च गति और बेहतर सीरियल संचार बाह्य उपकरणों की आवश्यकता होती है। यह माइक्रो कंट्रोलर 3V आपूर्ति के साथ 40MHz पर संचालित होता है और इसमें LIN क्षमता के साथ एक बेहतर USART, I2C के लिए एड्रेस मास्किंग के साथ दो सिंक्रोनस सीरियल पोर्ट हैं, जो इसे 1k फ़्लैश सहनशक्ति, एमुलेटेड EEPROM और बाहरी क्रिस्टल या क्लॉक स्रोत की आवश्यकता वाले डिज़ाइनों के लिए एक लागत प्रभावी सामान्य प्रयोजन समाधान बनाता है।
विशेष विवरण
| कोर प्रोसेसर |
PIC |
| कोर का आकार |
8-बिट |
| गति |
40MHz |
| कनेक्टिविटी |
I2C, SPI, UART/USART |
| बाह्य उपकरण |
ब्राउन-आउट डिटेक्ट/रीसेट, POR, PWM, WDT |
| I/O की संख्या |
32 |
| प्रोग्राम मेमोरी का आकार |
32KB (16K x 16) |
| प्रोग्राम मेमोरी प्रकार |
फ़्लैश |
| RAM का आकार |
1K x 8 |
| वोल्टेज - आपूर्ति (Vcc/Vdd) |
2.7V ~ 3.6V |
| डेटा कन्वर्टर्स |
A/D 13x10b |
| ऑसिलेटर प्रकार |
आंतरिक |
| ऑपरेटिंग तापमान |
-40°C ~ 85°C (TA) |
विशेष माइक्रो कंट्रोलर विशेषताएं
- ऑपरेटिंग वोल्टेज रेंज: 2.0V से 3.6V
- 5.5V सहिष्णु इनपुट (केवल डिजिटल पिन)
- ऑन-चिप 2.5V रेगुलेटर
- क्रिस्टल और आंतरिक ऑसिलेटर के लिए 4x फेज़ लॉक लूप (PLL) उपलब्ध है
- सॉफ्टवेयर नियंत्रण के तहत स्व-प्रोग्रामेबल
- कम-पावर, हाई-स्पीड CMOS फ़्लैश तकनीक
- वैकल्पिक विस्तारित निर्देश सेट के साथ C कंपाइलर अनुकूलित आर्किटेक्चर
- बाधाओं के लिए प्राथमिकता स्तर
- 8 x 8 सिंगल-साइकिल हार्डवेयर गुणक
- प्रोग्रामेबल अवधि के साथ विस्तारित वॉचडॉग टाइमर (WDT) 4 ms से 131s तक
- दो पिन के माध्यम से सिंगल-सप्लाई इन-सर्किट सीरियल प्रोग्रामिंग™ (ICSP™)
- दो पिन के माध्यम से तीन ब्रेकपॉइंट के साथ इन-सर्किट डिबग (ICD)
- क्लॉक स्विचिंग के साथ पावर-मैनेज्ड मोड
लचीला ऑसिलेटर संरचना
- दो क्रिस्टल मोड, 40 मेगाहर्ट्ज तक
- दो बाहरी क्लॉक मोड, 40 मेगाहर्ट्ज तक
- आंतरिक 31 kHz ऑसिलेटर
- टाइमर1 @ 32 kHz का उपयोग करके माध्यमिक ऑसिलेटर
- दो-स्पीड ऑसिलेटर स्टार्ट-अप
- परिधीय घड़ी बंद होने पर सुरक्षित शटडाउन के लिए फ़ेल-सेफ़ क्लॉक मॉनिटर
परिधीय हाइलाइट्स
- उच्च-वर्तमान सिंक/स्रोत 25 mA/25 mA (PORTB और PORTC)
- तीन प्रोग्रामेबल बाहरी बाधाएं
- चार इनपुट परिवर्तन बाधाएं
- एक कैप्चर/तुलना/PWM (CCP) मॉड्यूल
- एकाधिक PWM आउटपुट के साथ एक एन्हांस्ड कैप्चर/तुलना/PWM (ECCP) मॉड्यूल
- दो मास्टर सिंक्रोनस सीरियल पोर्ट (MSSP) मॉड्यूल
- RS-485, RS-232 और LIN/J2602 का समर्थन करने वाला एक एन्हांस्ड एड्रेसेबल USART मॉड्यूल
- 10-बिट, 13-चैनल तक एनालॉग-टू-डिजिटल कनवर्टर मॉड्यूल
- इनपुट मल्टीप्लेक्सिंग के साथ दोहरी एनालॉग तुलनाकर्ता
