ADC122S706CIMTX 12-Bit 1 MS/s 73.2 dB SNR Integrated Circuit ADC Converter for Precision Applications

बड़ी छवि : ADC122S706CIMTX 12-Bit 1 MS/s 73.2 dB SNR Integrated Circuit ADC Converter for Precision Applications

उत्पाद विवरण:

उत्पत्ति के प्लेस:	सीएन
ब्रांड नाम:	Original Factory
प्रमाणन:	Lead free / RoHS Compliant
मॉडल संख्या:	ADC122S706CIMTX

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा:	10
मूल्य:	Contact for Sample
पैकेजिंग विवरण:	टीएसएसओपी-14
प्रसव के समय:	5-8 कार्य दिवस
भुगतान शर्तें:	टी/टी, एल/सी, वेस्टर्न यूनियन

संपर्क करें

ADC122S706CIMTX 12-Bit 1 MS/s 73.2 dB SNR Integrated Circuit ADC Converter for Precision Applications

विवरण

भाग संख्या:	ADC122S706CIMTX	संकल्प:	12 बिट
नमूना दर:	1 एमएस/एस	इंटरफ़ेस प्रकार:	एसपीआई
एसएनआर - सिग्नल टू शोर अनुपात:	73.2 डीबी	DNL - डिफरेंशियल नॉनलाइनरिटी:	0.95 एलएसबी
प्रमुखता देना:	12-Bit ADC Converter , 1 MS/s Integrated Circuit Chip , 73.2 dB SNR Analog-to-Digital Converter

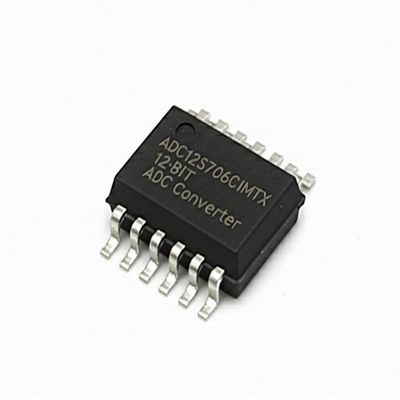

ADC122S706CIMTX Integrated Circuit Chip 12-Bit Simultaneous Sampling ADC Converter

Product Description

The ADC122S706CIMTX is a dual 12-bit, 500 kSPS to 1 MSPS simultaneous sampling Analog-to-Digital (A/D) converter. Both channels feature simultaneous sampling to preserve relative phase information. Based on a successive-approximation register architecture, it maintains differential analog inputs from internal track-and-hold circuits through the A/D converter for excellent common-mode signal rejection. The converter supports an external reference voltage ranging from 1.0V to VA.

Specifications

Number of Bits	12
Sampling Rate (Per Second)	1M
Number of Inputs	2
Input Type	Differential, Single Ended
Data Interface	SPI, DSP
Configuration	S/H-ADC
Ratio - S/H:ADC	1:1
Number of A/D Converters	2
Architecture	SAR
Reference Type	External
Voltage - Supply, Analog	5V
Voltage - Supply, Digital	2.7V ~ 5.5V
Features	Simultaneous Sampling
Operating Temperature	-40°C ~ 105°C
Package / Case	14-TSSOP (0.173", 4.40mm Width)
Supplier Device Package	14-TSSOP
Mounting Type	Surface Mount

Key Features

True Simultaneous Sampling Differential Inputs
Guaranteed Performance from 500 kSPS to 1 MSPS
External Reference
Wide Input Common-Mode Voltage Range
Single or Dual High-Speed Serial Data Outputs
Operating Temperature Range of −40°C to +105°C
SPI™/QSPI™/MICROWIRE/DSP Compatible Serial Interface

Key Specifications

Conversion Rate: 500 kSPS to 1 MSPS

INL: ±1 LSB (Max)

DNL: ±0.95 LSB (Max)

SNR: 71 dBc (Min)

THD: -72 dBc (Min)

ENOB: 11.25 Bits (Min)

Power Consumption at 1 MSPS:

- Converting, VA = 5V, VD = 3V: 20 mW (Typ)

- Converting, VA = 5V, VD = 5V: 25 mW (Typ)

- Power-Down: 3 µW (Typ)

Applications

Motor Control
Power Meters/Monitors
Multi-Axis Positioning Systems
Instrumentation and Control Systems
Data Acquisition Systems
Medical Instruments
Direct Sensor Interface
