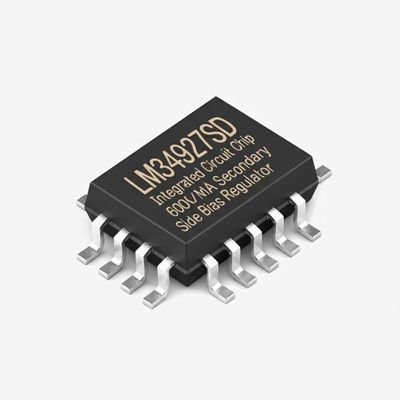

LM34927 एकीकृत सर्किट चिप आइसोलेटेड बायस रेगुलेटर 600mA सेकेंडरी साइड बायस रेगुलेटर
LM34927 का उत्पाद विवरण
LM34927 रेगुलेटर कम लागत, कुशल, आइसोलेटेड बायस रेगुलेटर लागू करने के लिए सभी आवश्यक कार्य प्रदान करता है। यह हाई-वोल्टेज रेगुलेटर दो 100-V एन-चैनल MOSFET स्विच को एकीकृत करता है - एक हाई-साइड बक स्विच और एक लो-साइड सिंक्रोनस स्विच।
LM34927 में उपयोग की जाने वाली कांस्टेंट ऑन-टाइम (COT) कंट्रोल स्कीम लूप कंपन की आवश्यकता को समाप्त करती है, जबकि उत्कृष्ट ट्रांजिएंट रिस्पांस प्रदान करती है। रेगुलेटर अपेक्षाकृत स्थिर ऑपरेटिंग फ्रीक्वेंसी बनाए रखते हुए इनपुट वोल्टेज-निर्भर ऑन-टाइम के साथ संचालित होता है।
विनिर्देश का LM34927
| कार्य |
स्टेप-डाउन |
| आउटपुट कॉन्फ़िगरेशन |
पॉजिटिव, आइसोलेशन कैपेबल |
| टोपोलॉजी |
बक |
| आउटपुट प्रकार |
एडजस्टेबल |
| आउटपुट की संख्या |
1 |
| वोल्टेज - इनपुट (न्यूनतम) |
7.5V |
| वोल्टेज - इनपुट (अधिकतम) |
100V |
| वोल्टेज - आउटपुट (न्यूनतम/फिक्स्ड) |
1.225V |
| वोल्टेज - आउटपुट (अधिकतम) |
100V |
| करंट - आउटपुट |
600mA |
| फ्रीक्वेंसी - स्विचिंग |
Adj से 1MHz |
| सिंक्रोनस रेक्टिफायर |
हाँ |
| ऑपरेटिंग तापमान |
-40°C ~ 125°C (TJ) |
| माउंटिंग टाइप |
सरफेस माउंट |
| पैकेज / केस |
8-WDFN एक्सपोज्ड पैड |
| सप्लायर डिवाइस पैकेज |
8-WSON (4x4) |
मुख्य विशेषताएं का LM34927
- वाइड 7.5-V से 100-V इनपुट रेंज
- एकीकृत 600-mA हाई-साइड और लो-साइड स्विच
- कोई शोट्की आवश्यक नहीं
- कांस्टेंट ऑन-टाइम कंट्रोल
- कोई लूप कंपन आवश्यक नहीं
- अल्ट्रा-फास्ट ट्रांजिएंट रिस्पांस
- लगभग कांस्टेंट ऑपरेटिंग फ्रीक्वेंसी
- इंटेलिजेंट पीक करंट लिमिट
- 1.225 V से एडजस्टेबल आउटपुट वोल्टेज
- प्रेसिजन 2% फीडबैक रेफरेंस
- 1 MHz तक फ्रीक्वेंसी एडजस्टेबल
- एडजस्टेबल अंडरवोल्टेज लॉकआउट (UVLO)
- रिमोट शटडाउन
- थर्मल शटडाउन
एप्लीकेशन का LM34927
- आइसोलेटेड टेलीकॉम बायस सप्लाई
- आइसोलेटेड ऑटोमोटिव और इंडस्ट्रियल इलेक्ट्रॉनिक्स
