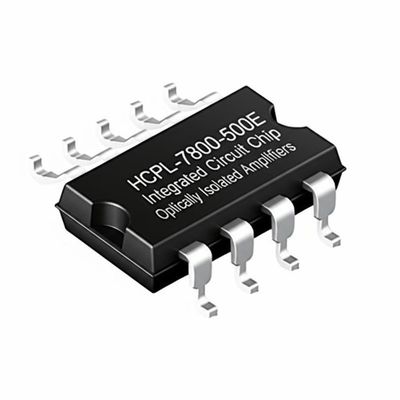

HCPL-7800-500E Integrated Circuit Chip 4.5V to 5.5V Optically Isolated Amplifier with DIP-8 Gull Wing Package

बड़ी छवि : HCPL-7800-500E Integrated Circuit Chip 4.5V to 5.5V Optically Isolated Amplifier with DIP-8 Gull Wing Package

उत्पाद विवरण:

उत्पत्ति के प्लेस:	सीएन
ब्रांड नाम:	Original Factory
प्रमाणन:	Lead free / RoHS Compliant
मॉडल संख्या:	एचसीपीएल-7800-500ई

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा:	10
मूल्य:	Contact for Sample
पैकेजिंग विवरण:	डीआईपी-8 गल विंग
प्रसव के समय:	3-5 काम के दिन
भुगतान शर्तें:	टीटी
आपूर्ति की क्षमता:	प्रति दिन 10000 टुकड़े

संपर्क करें

HCPL-7800-500E Integrated Circuit Chip 4.5V to 5.5V Optically Isolated Amplifier with DIP-8 Gull Wing Package

विवरण

भाग संख्या:	एचसीपीएल-7800-500ई	वोस - इनपुट ऑफ़सेट वोल्टेज::	2 एमवी
लाभ V/V::	18.31 डीबी	ऑपरेटिंग आपूर्ति वर्तमान::	16 एमए
इकाई का वज़न::	10.584 ग्राम	पैकेट:	डीआईपी-8 गल विंग
प्रमुखता देना:	4.5V Isolation Amplifier , 5.5V Integrated Circuit Chip , DIP-8 Gull Wing Amplifier

HCPL-7800-500E Integrated Circuit Chip 4.5V T5.5 V Optically Isolated Amplifiers DIP-8 Gull Wing

Product Description

The HCPL-7800-500E isolation amplifier family is designed for current sensing in electronic motor drives. In a typical implementation, motor currents flow through an external resistor, and the resulting analog voltage drop is sensed by the HCPL-7800-500E. A differential output voltage is created on the other side of the optical isolation barrier. This differential output voltage is proportional to the motor current and can be converted to a single-ended signal using an op-amp. The HCPL-7800-500E is designed to ignore very high common-mode transient slew rates (of at least 10 kV/µs), making it ideal for modern switching inverter motor drives.

Specifications

Amplifier Type	Isolation
Number of Circuits	1
-3db Bandwidth	100 kHz
Current - Input Bias	500 nA
Voltage - Input Offset	300 µV
Current - Supply	10.9mA
Current - Output / Channel	16 mA
Voltage - Supply Span (Min)	4.5 V
Voltage - Supply Span (Max)	5.5 V
Operating Temperature	-40°C ~ 85°C

Features

15 kV/µs Common-Mode Rejection at VCM = 1000 V
Compact, Auto-Insertable Standard 8-pin DIP Package
0.00025 V/V/°C Gain Drift vs. Temperature
0.3 mV Input Offset Voltage
100 kHz Bandwidth
0.004% Nonlinearity
Worldwide Safety Approval: UL 1577 (3750 Vrms/1 min.) and CSA, IEC/EN/DIN EN 60747-5-2
Advanced Sigma-Delta (Σ−∆) A/D Converter Technology
Fully Differential Circuit Topology

Applications

Motor Phase and Rail Current Sensing
Inverter Current Sensing
Switched Mode Power Supply Signal Isolation
General Purpose Current Sensing and Monitoring
General Purpose Analog Signal Isolation

Other Supply Product Types

Part Number	Package
MAX2087JCXD	CSPBGA-336
MAX2086CXD	CSPBGA-336
MAX2088CXL	CSPBGA-380
ADE9322BACPZ	LFCSP-32
ADE9103ARNZ	SOIC-28
ADE9153BACPZ	LFCSP-32
ADE7978ACPZ	LFCSP-28
ADE7979ACPZ	LFCSP-28
ADXRS645HDYZ	15-TRIIP
ADIS16136AMLZ	MODULE
ADIS16265	20-BFLGA
MAX22203ATU	TQFN-38
MAX22201ATC	TDFN-12
TMC6140-LA	QFN-36
TMC2226-SA-T	HTSSOP-28
TMC4671-LA	QFN76
TMC6100-LA	QFN-37
TMC2300-LA	QFN-20
TMC2160A-TA	TQFP-48
TMC6200-TA	TQFP-48
TMC2224-LA	QFN-28
LTM4712IY	BGA-144
LTM4660EY	120-BGA
LTM4660IY	120-BGA
LTM4658EY	25-BGA
LTM4658IY	25-BGA
MAXM17635AMG	uSLIC-24
MAXM17712AMB	uSLIC-10
LTM8001IY	121-BGA
ADP5350ACPZ-1	32-LFCSP

FAQ

Q: Are your products original?

A: Yes, all products are original, new original import is our purpose.

Q: Which Certificates do you have?

A: We are ISO 9001:2015 Certified Company and member of ERAI.

Q: Can you support small quantity order or sample? Is the sample free?

A: Yes, we support sample order and small order. Sample cost is different according to your order or project.

Q: How to ship my order? Is it safe?

A: We use express to ship, such as DHL, Fedex, UPS, TNT, EMS. We can also use your suggested forwarder. Products will be in good packing and ensure the safety and we are responsible to product damage to your order.

Q: What about the lead time?

A: We can ship stock parts within 5 working days. If without stock, we will confirm lead time for you based on your order quantity.
