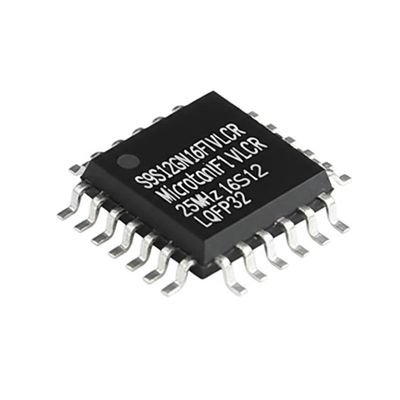

S9S12GN16F1VLCR माइक्रो कंट्रोलर MCU 25MHz 16-बिट HCS12 माइक्रो कंट्रोलर IC LQFP32
उत्पाद विवरण
S9S12GN16F1VLCR एक अनुकूलित, ऑटोमोटिव-ग्रेड 16-बिट माइक्रो कंट्रोलर है जिसे 16KB तक कम प्रोग्राम मेमोरी आकार के लिए डिज़ाइन किया गया है। इसमें सरलीकृत ग्राहक उपयोग के लिए एक छोटे 4-बाइट इरेज़ सेक्टर आकार के साथ एक EEPROM है। यह माइक्रो कंट्रोलर विशेष रूप से सामान्य ऑटोमोटिव अनुप्रयोगों के लिए लक्षित है जिसमें CAN या LIN/J2602 संचार की आवश्यकता होती है, जिसमें बॉडी कंट्रोलर, ऑक्यूपेंट डिटेक्शन, डोर मॉड्यूल, सीट कंट्रोलर, RKE रिसीवर, स्मार्ट एक्ट्यूएटर, लाइटिंग मॉड्यूल और स्मार्ट जंक्शन बॉक्स शामिल हैं।
विशेष विवरण
| श्रृंखला |
HCS12 |
| कोर प्रोसेसर |
12V1 |
| कोर आकार |
16-बिट |
| गति |
25MHz |
| कनेक्टिविटी |
IrDA, LINbus, SCI, SPI |
| परिधीय उपकरण |
LVD, POR, PWM, WDT |
| I/O की संख्या |
26 |
| प्रोग्राम मेमोरी आकार |
16KB (16K x 8) |
| प्रोग्राम मेमोरी प्रकार |
FLASH |
| EEPROM आकार |
512 x 8 |
| RAM आकार |
1K x 8 |
| वोल्टेज - आपूर्ति (Vcc/Vdd) |
3.13V ~ 5.5V |
| डेटा कन्वर्टर्स |
A/D 8x10b |
| ऑसिलेटर प्रकार |
आंतरिक |
| ऑपरेटिंग तापमान |
-40°C ~ 105°C (TA) |
| माउंटिंग प्रकार |
सतह माउंट |
| आपूर्तिकर्ता डिवाइस पैकेज |
32-LQFP (7x7) |
| पैकेज / केस |
32-LQFP |
मुख्य विशेषताएं
- S12 CPU कोर
- ECC के साथ 240 Kbyte तक ऑन-चिप फ्लैश
- ECC के साथ 4 Kbyte तक EEPROM
- 11 Kbyte तक ऑन-चिप SRAM
- आंतरिक फ़िल्टर के साथ फेज़ लॉक्ड लूप (IPLL) आवृत्ति गुणक
- 4-16 मेगाहर्ट्ज आयाम नियंत्रित पियर्स ऑसिलेटर
- 1 मेगाहर्ट्ज आंतरिक आरसी ऑसिलेटर
- टाइमर मॉड्यूल (TIM) आठ चैनलों तक का समर्थन करता है
- आठ x 8-बिट चैनलों तक के साथ पल्स चौड़ाई मॉड्यूलेशन (PWM) मॉड्यूल
- 16-चैनल तक, 10 या 12-बिट रिज़ॉल्यूशन क्रमिक सन्निकटन एनालॉग-टू-डिजिटल कनवर्टर (ADC)
- दो 8-बिट डिजिटल-टू-एनालॉग कन्वर्टर्स (DAC) तक
- एक 5V एनालॉग कंपैरेटर (ACMP) तक
- तीन सीरियल पेरिफेरल इंटरफ़ेस (SPI) मॉड्यूल तक
- LIN संचार का समर्थन करने वाले तीन सीरियल संचार इंटरफ़ेस (SCI) मॉड्यूल तक
- एक मल्टी-स्केलेबल कंट्रोलर एरिया नेटवर्क (MSCAN) मॉड्यूल तक (CAN प्रोटोकॉल 2.0A/B का समर्थन करता है)
- इनपुट आपूर्ति और सभी आंतरिक वोल्टेज के विनियमन के लिए ऑन-चिप वोल्टेज नियामक (VREG)
- स्वायत्त आवधिक व्यवधान (API)
- ADC रूपांतरणों के लिए सटीक निश्चित वोल्टेज संदर्भ
- ADC सटीकता बढ़ाने के लिए वैकल्पिक संदर्भ वोल्टेज एटेन्यूएटर मॉड्यूल
