उत्पाद विवरण:
|
| भाग संख्या: | IPW60R099P6 | Vds - ड्रेन-सोर्स ब्रेकडाउन वोल्टेज: | 600 वी |
|---|---|---|---|
| आईडी - सतत नाली वर्तमान: | 37.9 ए | आरडीएस ऑन - ड्रेन-सोर्स रेजिस्टेंस: | 99 एमओहम्स |
| क्यूजी - गेट चार्ज: | 70 एनसी | पावर अपव्यय: | 278 डब्ल्यू |
| प्रमुखता देना: | IPW60R099P6,IPW60R099P6 एकीकृत सर्किट चिप,पी6 एन-चैनल पावर एमओएसएफईटी ट्रांजिस्टर |
||

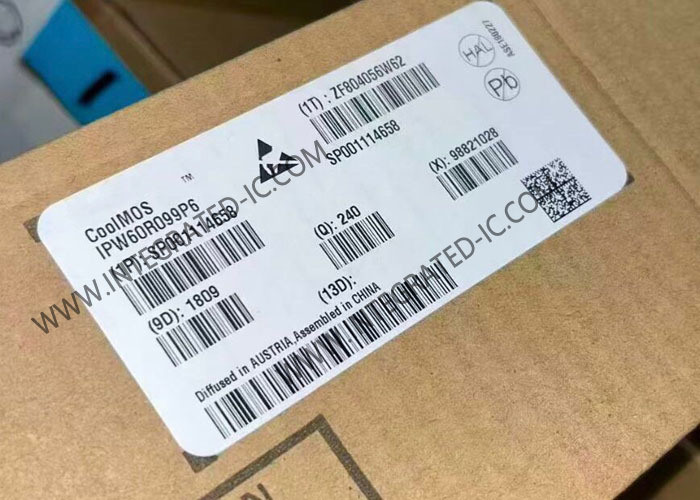

IPW60R099P6 इंटीग्रेटेड सर्किट चिप 600V कूलमोस P6 N-चैनल पावर MOSFET ट्रांजिस्टर
IPW60R099P6 का उत्पाद विवरण
IPW60R099P6 600V, कूलमोस™ P6 पावर ट्रांजिस्टर है। कूलमोस™ P6 सुपरजंक्शन MOSFET परिवार को उच्च सिस्टम दक्षता सक्षम करने के लिए डिज़ाइन किया गया है, जबकि डिज़ाइन करना आसान है। कूलमोस™ P6 उन तकनीकों के बीच की खाई को पाटता है जो अंतिम प्रदर्शन देने पर ध्यान केंद्रित करती हैं और जो उपयोग में आसानी पर अधिक ध्यान केंद्रित करती हैं।
IPW60R099P6 का विनिर्देश
|
श्रृंखला
|
कूलमोस™ P6
|
|
FET प्रकार
|
N-चैनल
|
|
प्रौद्योगिकी
|
MOSFET (मेटल ऑक्साइड)
|
|
ड्रेन से सोर्स वोल्टेज (Vdss)
|
600 V
|
|
करंट - कंटीन्यूअस ड्रेन (Id) @ 25°C
|
37.9A (Tc)
|
|
ड्राइव वोल्टेज (अधिकतम Rds ऑन, न्यूनतम Rds ऑन)
|
10V
|
|
Rds ऑन (अधिकतम) @ Id, Vgs
|
99mOhm @ 14.5A, 10V
|
|
Vgs(th) (अधिकतम) @ Id
|
4.5V @ 1.21mA
|
|
गेट चार्ज (Qg) (अधिकतम) @ Vgs
|
70 nC @ 10 V
|
|
Vgs (अधिकतम)
|
±20V
|
|
इनपुट कैपेसिटेंस (Ciss) (अधिकतम) @ Vds
|
3330 pF @ 100 V
|
|
पावर डिसिपेशन (अधिकतम)
|
278W (Tc)
|
|
ऑपरेटिंग तापमान
|
-55°C ~ 150°C (TJ)
|
|
माउंटिंग प्रकार
|
थ्रू होल
|
|
आपूर्तिकर्ता डिवाइस पैकेज
|
PG-TO247-3
|
|
पैकेज / केस
|
TO-247-3
|
IPW60R099P6 की विशेषताएं
घटा हुआ गेट चार्ज (Q g)
उच्चतर V th
अच्छा बॉडी डायोड मजबूती
अनुकूलित एकीकृत R g
50V/ns से बेहतर dv/dt
बढ़ी हुई MOSFET dv/dt मजबूती
बहुत कम FOM Rdson*Qg और Eoss के कारण अत्यंत कम नुकसान
बहुत उच्च कम्यूटेशन मजबूती
उपयोग/ड्राइव करने में आसान
Pb-मुक्त प्लेटिंग, हैलोजन मुक्त मोल्ड कंपाउंड
IPW60R099P6 के अनुप्रयोग
स्मार्ट टीवी के लिए संपूर्ण सिस्टम समाधान
टेलीकम्यूनिकेशन इंफ्रास्ट्रक्चर
PFC चरण, हार्ड स्विचिंग PWM चरण और रेज़ोनेंट स्विचिंग चरण जैसे PC सिल्वरबॉक्स, एडाप्टर, LCD और PDPTV, लाइटिंग, सर्वर, टेलीकॉम और UPS के लिए।
