उत्पाद विवरण:
|
| भाग संख्या: | STP24N60M2 | Vds - ड्रेन-सोर्स ब्रेकडाउन वोल्टेज: | 600 वी |
|---|---|---|---|
| आईडी - सतत नाली वर्तमान: | 18 ए | आरडीएस ऑन - ड्रेन-सोर्स रेजिस्टेंस: | 168 मोहम्स |
| क्यूजी - गेट चार्ज: | 29 एनसी | पावर अपव्यय: | 150 डब्ल्यू |
| प्रमुखता देना: | STP24N60M2,STP24N60M2 एकीकृत सर्किट चिप,600 वी एमडीमेश एम2 पावर एमओएसएफईटी ट्रांजिस्टर |
||

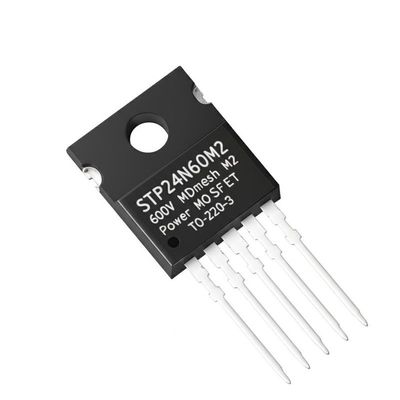

STP24N60M2 एकीकृत सर्किट चिप 600V MDmesh M2 पावर MOSFET ट्रांजिस्टर TO-220-3
STP24N60M2 का उत्पाद विवरण
STP24N60M2 एन-चैनल पावर MOSFET ट्रांजिस्टर हैं जो MDmesh M2 तकनीक का उपयोग करके विकसित किए गए हैं। उनकी पट्टी लेआउट और बेहतर ऊर्ध्वाधर संरचना के लिए धन्यवाद,इन उपकरणों में कम प्रतिरोध और अनुकूलित स्विचिंग विशेषताएं हैंउच्च दक्षता वाले सबसे अधिक मांग वाले कन्वर्टर्स के लिए उपयुक्त है।
STP24N60M2 का विनिर्देश
|
श्रृंखला
|
MDmeshTM II प्लस
|
|
एफईटी प्रकार
|
एन-चैनल
|
|
प्रौद्योगिकी
|
MOSFET (धातु ऑक्साइड)
|
|
स्रोत के लिए नाली वोल्टेज (वीडीएस)
|
600 वी
|
|
वर्तमान - निरंतर निकासी (Id) @ 25°C
|
18A (Tc)
|
|
ड्राइव वोल्टेज (मैक्स आरडीएस ऑन, मिन आरडीएस ऑन)
|
10V
|
|
आरडीएस ऑन (मैक्स) @ आईडी, वीजीएस
|
190mOhm @ 9A, 10V
|
|
Vgs(th) (अधिकतम) @ Id
|
4V @ 250μA
|
|
गेट चार्ज (Qg) (अधिकतम) @ Vgs
|
29 एनसी @ 10 वी
|
|
वीजीएस (अधिकतम)
|
± 25V
|
|
इनपुट क्षमता (सीआईएस) (अधिकतम) @ वीडीएस
|
1060 पीएफ @ 100 वी
|
|
शक्ति विसर्जन (अधिकतम)
|
150W (Tc)
|
|
परिचालन तापमान
|
-55°C से 150°C (TJ)
|
|
माउंटिंग प्रकार
|
छेद से
|
|
आपूर्तिकर्ता उपकरण पैकेज
|
TO-220
|
|
पैकेज / मामला
|
TO-220-3
|
STP24N60M2 की विशेषताएं
बेहद कम गेट चार्ज
उत्कृष्ट आउटपुट क्षमता (Coss) प्रोफाइल
100% हिमस्खलन परीक्षण
ज़ेनर-संरक्षित
STP24N60M2 के अनुप्रयोग
अनुप्रयोगों को स्विच करना
