उत्पाद विवरण:
|
| भाग संख्या: | RBN75H65T1FPQ-A0 | वोल्टेज - कलेक्टर एमिटर ब्रेकडाउन (अधिकतम): | 650 वी |
|---|---|---|---|
| वर्तमान - कलेक्टर (आईसी) (अधिकतम): | 150 ए | पावर - मैक्स: | 312 डब्ल्यू |
| गेट प्रभारी: | 54 एन.सी. | परिचालन तापमान: | 175 डिग्री सेल्सियस (टीजे) |

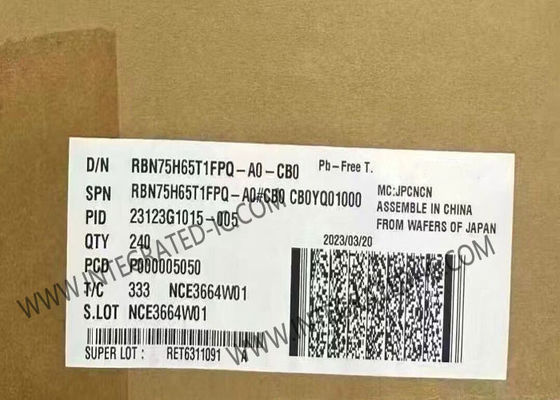

RBN75H65T1FPQ-A0 एकीकृत सर्किट चिप 650V 75A ट्रेंच IGBT ट्रांजिस्टर TO-247-3
RBN75H65T1FPQ-A0 का उत्पाद विवरण
RBN75H65T1FPQ-A0 650V, 75A ट्रेंच आइसोलेटेड-गेट द्विध्रुवीय ट्रांजिस्टर (IGBT) एक कम कलेक्टर से एमिटर संतृप्ति वोल्टेज, अंतर्निहित फास्ट रिकवरी डायोड (FRD) प्रदान करता है,और बिजली स्विचिंग अनुप्रयोगों के लिए इस्तेमाल किया जा सकता हैयह TO-247A पैकेज प्रकार में उपलब्ध है।
RBN75H65T1FPQ-A0 का विनिर्देश
|
आईजीबीटी प्रकार
|
खाई
|
|
वोल्टेज - कलेक्टर एमिटर टूटना (अधिकतम)
|
650 वी
|
|
वर्तमान - कलेक्टर (Ic) (अधिकतम)
|
150 ए
|
|
Vce ((on) (Max) @ Vge, Ic
|
2V @ 15V, 75A
|
|
शक्ति - अधिकतम
|
312 W
|
|
स्विचिंग एनर्जी
|
1.6mJ (चालू), 1mJ (बंद)
|
|
इनपुट प्रकार
|
मानक
|
|
गेट चार्ज
|
५४ सीएन
|
|
Td (चालू/बंद) @ 25°C
|
29ns/113ns
|
|
परीक्षण की स्थिति
|
400V, 75A, 16Ohm, 15V
|
|
रिवर्स रिकवरी टाइम (trr)
|
72 एनएस
|
|
परिचालन तापमान
|
175°C (TJ)
|
|
माउंटिंग प्रकार
|
छेद से
|
|
पैकेज / मामला
|
TO-247-3
|
|
आपूर्तिकर्ता उपकरण पैकेज
|
TO-247A
|
RBN75H65T1FPQ-A0 की विशेषताएं
ट्रेंच गेट और पतली वेफर तकनीक (G8H श्रृंखला)
एक पैकेज में निर्मित तेजी से वसूली डायोड
कम कलेक्टर से एमिटर संतृप्ति वोल्टेज VCE ((sat) = 1.5V typ. (IC = 75A, VGE = 15V, Ta = 25 °C पर)
गुणवत्ता ग्रेडः मानक
उच्च गति स्विचिंग
शॉर्ट सर्किट के लिए गैर-निर्दिष्टीकरण
RBN75H65T1FPQ-A0 के अनुप्रयोग
यूपीएस
वेल्डिंग
फोटोवोल्टिक इन्वर्टर
पावर कन्वर्टर सिस्टम
