TLE6228GP Integrated Circuit Chip Smart Quad Channel Low-Side Switch with 3 A Output Current 350 mOhms On Resistance and -40°C to +150°C Operating Temperature

बड़ी छवि : TLE6228GP Integrated Circuit Chip Smart Quad Channel Low-Side Switch with 3 A Output Current 350 mOhms On Resistance and -40°C to +150°C Operating Temperature

उत्पाद विवरण:

उत्पत्ति के प्लेस:	सीएन
ब्रांड नाम:	Original Factory
प्रमाणन:	Lead free / RoHS Compliant
मॉडल संख्या:	TLE6228GP

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा:	10
मूल्य:	Contact for Sample
पैकेजिंग विवरण:	DSO-22
प्रसव के समय:	3-5 काम के दिन
भुगतान शर्तें:	टी/टी
आपूर्ति की क्षमता:	प्रति दिन 10000 टुकड़े

संपर्क करें

TLE6228GP Integrated Circuit Chip Smart Quad Channel Low-Side Switch with 3 A Output Current 350 mOhms On Resistance and -40°C to +150°C Operating Temperature

विवरण

भाग संख्या:	TLE6228GP	आउटपुट की संख्या::	4 आउटपुट
आउटपुट करेंट::	3 ए	प्रतिरोध पर - अधिकतम::	350 एमएएच
न्यूनतम परिचालन तापमान::	- 40 सी	अधिकतम परिचालन तापमान::	+ 150 सी
प्रमुखता देना:	3 A Output Current Integrated Circuit Chip , 350 mOhms On Resistance Low-Side Switch , -40°C to +150°C Operating Temperature Smart Power Technology

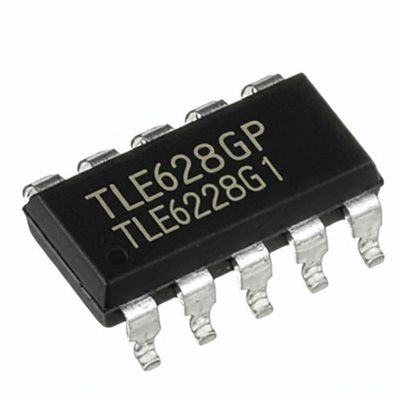

TLE6228GP Integrated Circuit Chip Smart Quad Channel Low-Side Switch DSO-22

Product Description

TLE6228GP is quad channel Low-Side-Switch (2x5A/2x3A) in Smart Power Technology (SPT) with four separate inputs and four open drain DMOS output stages. TLE6228GP is fully protected by embedded protection functions and designed for automotive and industrial applications. Each channel has its own status signal for diagnostic feedback, making it particularly suitable for ABS or Powertrain Systems.

Specifications

Number of Outputs	4
Ratio - Input:Output	1:1
Output Configuration	Low Side
Output Type	N-Channel
Interface	On/Off
Voltage - Load	4.8V ~ 32V
Voltage - Supply (Vcc/Vdd)	Not Required
Rds On (Typ)	230mOhm, 280mOhm
Input Type	Non-Inverting
Fault Protection	Open Load Detect, Over Temperature, Over Voltage
Operating Temperature	-40°C ~ 150°C (TJ)

Features

Shorted Circuit Protection
Overtemperature Protection
Overvoltage Protection
Parallel Control of the Inputs (PWM Applications)
Separate Diagnostic Pin for Each Channel
Power - SO 20 - Package with integrated cooling area
Standby mode with low current consumption
µC compatible Input
Electrostatic Discharge (ESD) Protection
Green Product (RoHS compliant)
AEC qualified

Applications

All kinds of resistive and inductive loads (relays, electromagnetic valves)
µC compatible power switch for 12 and 24 V applications
Solenoid control switch in automotive and industrial control systems
Robotic Controls

Other Supply Product Types

Part Number	Package
1SD110PJ3F43E3VG	1760-BBGA
1SG085HN3F43I2VG	1760-BBGA
1SG085HN2F43E2VG	1760-BBGA
5AGTFD7K3F40I3G	1517-BBGA
1SG085HN3F43E2LG	1760-BBGA
1SG166HN3F43E3VG	1760-BBGA
1SG165HN3F43E3VG	1760-BBGA
1SG085HN3F43E3XG	1760-BBGA
5AGZME7K3F40I4G	1517-BBGA
5AGZME7K2F40C3G	1517-BBGA

Frequently Asked Questions

Q: Are your products original?

A: Yes, all products are original, new original import is our purpose.

Q: Which Certificates do you have?

A: We are ISO 9001:2015 Certified Company and member of ERAI.

Q: Can you support small quantity order or sample? Is the sample free?

A: Yes, we support sample order and small order. Sample cost is different according to your order or project.

Q: How to ship my order? Is it safe?

A: We use express to ship, such as DHL, Fedex, UPS, TNT, EMS. We can also use your suggested forwarder. Products will be in good packing and ensure the safety and we are responsible to product damage to your order.

Q: What about the lead time?

A: We can ship stock parts within 5 working days. If without stock, we will confirm lead time for you based on your order quantity.
