उत्पाद विवरण:
|
| भाग संख्या: | एल6498डीटीआर | ड्राइवरों की संख्या:: | 2 ड्राइवर |
|---|---|---|---|
| आउटपुट की संख्या:: | 2 आउटपुट | आउटपुट करेंट:: | 2.5 ए |
| आपूर्ति वोल्टेज - न्यूनतम:: | 10 वी | आपूर्ति वोल्टेज - अधिकतम:: | 20 वि |
| प्रमुखता देना: | 2A गेट ड्राइवर एकीकृत सर्किट चिप,600 वी ट्रांजिट रेसिस्टेंट आईसी चिप,50V/ns dV/dt प्रतिरक्षा गेट ड्राइवर |
||

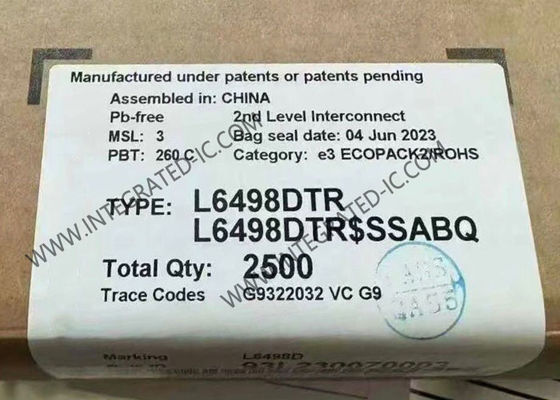

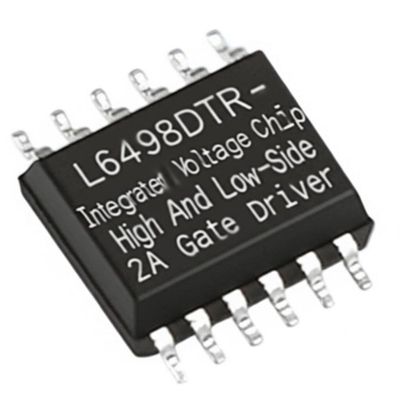

L6498DTR इंटीग्रेटेड सर्किट चिप हाई वोल्टेज हाई और लो-साइड 2A गेट ड्राइवर
L6498DTR का उत्पाद विवरण
L6498DTR एक उच्च वोल्टेज डिवाइस है जो BCD6 “OFF-LINE” तकनीक से निर्मित है। यह N-चैनल पावर MOSFET या IGBT के लिए एक सिंगल चिप हाफ-ब्रिज गेट ड्राइवर है।
L6498DTR के विनिर्देश
|
संचालन विन्यास
|
हाई-साइड या लो-साइड
|
|
चैनल प्रकार
|
स्वतंत्र
|
|
ड्राइवरों की संख्या
|
2
|
|
गेट प्रकार
|
IGBT, MOSFET (N-चैनल)
|
|
वोल्टेज - आपूर्ति
|
10V ~ 20V
|
|
लॉजिक वोल्टेज - VIL, VIH
|
1.45V, 2V
|
|
करंट - पीक आउटपुट (सोर्स, सिंक)
|
2A, 2.5A
|
|
इनपुट प्रकार
|
CMOS/TTL
|
|
हाई साइड वोल्टेज - मैक्स (बूटस्ट्रैप)
|
500 V
|
|
राइज / फॉल टाइम (Typ)
|
25ns, 25ns
|
|
ऑपरेटिंग तापमान
|
-40°C ~ 125°C (TJ)
|
L6498DTR की विशेषताएं
क्षणिक सहन वोल्टेज 600 V
dV/dt प्रतिरक्षा ± पूर्ण तापमान रेंज में 50 V/ns
ड्राइवर करंट क्षमता:
– 2 A स्रोत typ. 25 °C पर
– 2.5 A सिंक typ. 25 °C पर
शॉर्ट प्रोपेगेशन डिले: 85 ns
स्विचिंग समय 25 ns राइज/फॉल 1 nF लोड के साथ
हिस्टेरेसिस के साथ 3.3 V, 5 V TTL/CMOS इनपुट
एकीकृत बूटस्ट्रैप डायोड
इंटरलॉकिंग फंक्शन
हाई-साइड और लो-साइड दोनों सेक्शन पर UVLO
कॉम्पैक्ट और सरल लेआउट
बिल ऑफ मटेरियल में कमी
लचीला, आसान और तेज़ डिज़ाइन
L6498DTR के अनुप्रयोग
घरेलू उपकरणों, फैक्टरी ऑटोमेशन, औद्योगिक ड्राइव और पंखों के लिए मोटर ड्राइवर
HID बैलास्ट
पावर सप्लाई यूनिट
DC-DC कन्वर्टर्स
इंडक्शन हीटिंग
वायरलेस चार्जर
औद्योगिक इन्वर्टर
यूपीएस
वेल्डिंग
