उत्पाद विवरण:
|
| भाग संख्या: | IPA057N06N3G | Vds - ड्रेन-सोर्स ब्रेकडाउन वोल्टेज: | 60 वी |
|---|---|---|---|
| आईडी - सतत नाली वर्तमान: | 60 | आरडीएस ऑन - ड्रेन-सोर्स रेजिस्टेंस: | 4.6 मोहम्स |
| क्यूजी - गेट चार्ज: | 82 एनसी | पावर अपव्यय: | 38 W |

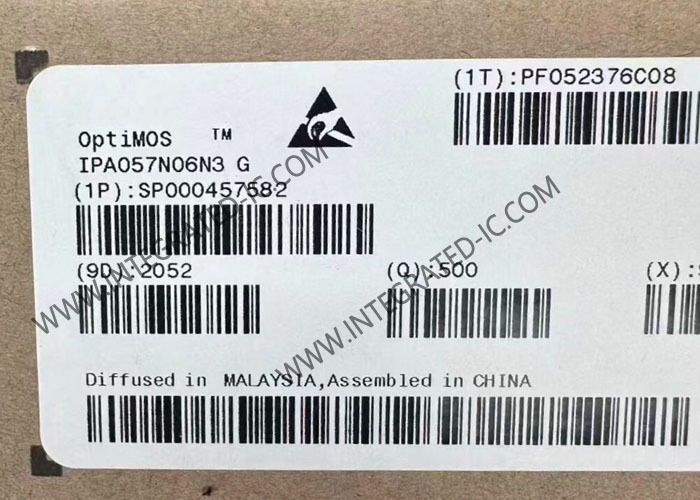

IPA057N06N3G इंटीग्रेटेड सर्किट चिप MOSFET ट्रांजिस्टर 60V OptiMOS 3 पावर ट्रांजिस्टर
IPA057N06N3G का उत्पाद विवरण
IPA057N06N3G PG-TO220-3 पैकेज में 60V, OptiMOS™-3 N-चैनल पावर MOSFET ट्रांजिस्टर है। OptiMOS™ 60V स्विच्ड मोड पावर सप्लाई (SMPS) में सिंक्रोनस रेक्टिफिकेशन के लिए एक आदर्श विकल्प है जैसे कि सर्वर और डेस्कटॉप और टैबलेट चार्जर में पाए जाते हैं। इसके अतिरिक्त इन उपकरणों का उपयोग मोटर नियंत्रण, सौर माइक्रो इन्वर्टर और फास्ट स्विचिंग DC-DC कनवर्टर सहित औद्योगिक अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए किया जा सकता है।
IPA057N06N3G का विनिर्देश
|
FET प्रकार
|
N-चैनल
|
|
प्रौद्योगिकी
|
MOSFET (मेटल ऑक्साइड)
|
|
ड्रेन टू सोर्स वोल्टेज (Vdss)
|
60 V
|
|
करंट - कंटीन्यूअस ड्रेन (Id) @ 25°C
|
60A (Tc)
|
|
ड्राइव वोल्टेज (अधिकतम Rds ऑन, न्यूनतम Rds ऑन)
|
10V
|
|
Rds ऑन (अधिकतम) @ Id, Vgs
|
5.7mOhm @ 60A, 10V
|
|
Vgs(th) (अधिकतम) @ Id
|
4V @ 58µA
|
|
गेट चार्ज (Qg) (अधिकतम) @ Vgs
|
82 nC @ 10 V
|
|
Vgs (अधिकतम)
|
±20V
|
|
इनपुट कैपेसिटेंस (Ciss) (अधिकतम) @ Vds
|
6600 pF @ 30 V
|
|
पावर डिसिपेशन (अधिकतम)
|
38W (Tc)
|
|
ऑपरेटिंग तापमान
|
-55°C ~ 175°C (TJ)
|
|
माउंटिंग प्रकार
|
थ्रू होल
|
|
आपूर्तिकर्ता डिवाइस पैकेज
|
PG-TO220-3-31
|
|
पैकेज / केस
|
TO-220-3 फुल पैक
|
IPA057N06N3G की विशेषताएं
उत्कृष्ट गेट चार्ज x RDS(on) उत्पाद (FOM)
बहुत कम ऑन-प्रतिरोध RDS(on)
तेज़ स्विचिंग अनुप्रयोगों के लिए आदर्श
RoHS अनुरूप - हैलोजन मुक्त
MSL1 रेटेड
उच्चतम सिस्टम दक्षता
कम समानांतरण की आवश्यकता है
बढ़ी हुई बिजली घनत्व
सिस्टम लागत में कमी
बहुत कम वोल्टेज ओवरशूट
IPA057N06N3G के अनुप्रयोग
औद्योगिक अनुप्रयोग
- मोटर नियंत्रण
- सौर माइक्रो इन्वर्टर
- फास्ट स्विचिंग DC-DC कनवर्टर
