उत्पाद विवरण:
|
| भाग संख्या: | BSC016N04LSG | शृंखला: | ऑप्टिमोस™ |
|---|---|---|---|
| Vds - ड्रेन-सोर्स ब्रेकडाउन वोल्टेज: | 40 वी | आईडी - सतत नाली वर्तमान: | 100 ए |
| आरडीएस ऑन - ड्रेन-सोर्स रेजिस्टेंस: | 1.3 ओम | क्यूजी - गेट चार्ज: | 150 एनसी |

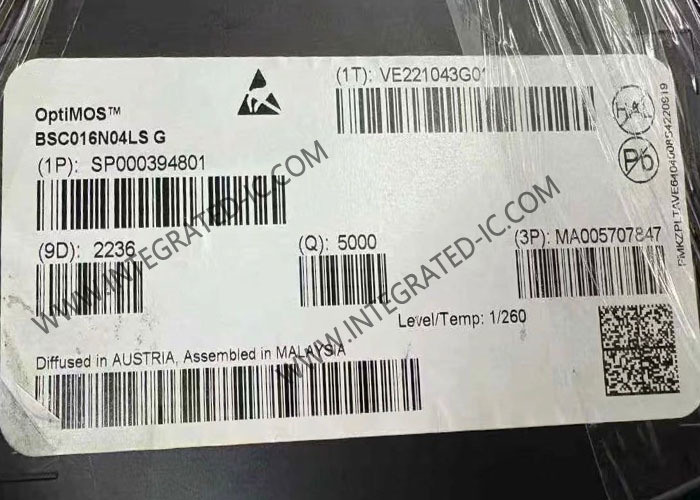

BSC016N04LSG एकीकृत सर्किट चिप OptiMOS 3 पावर ट्रांजिस्टर 40V MOSFET ट्रांजिस्टर
BSC016N04LSG का उत्पाद विवरण
BSC016N04LSG 40V, OptiMOSTM 3 पावर-ट्रांजिस्टर है। OptiMOSTM 40V स्विच मोड पावर सप्लाई (SMPS) में सिंक्रोनस रेक्टिफिकेशन के लिए एक आदर्श विकल्प है जैसे कि सर्वर और डेस्कटॉप में पाए जाते हैं.इसके अतिरिक्त BSC016N04LSG का उपयोग मोटर नियंत्रण और तेजी से स्विच करने वाले DC-DC कनवर्टर सहित औद्योगिक अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए किया जा सकता है।
BSC016N04LSG का विनिर्देश
|
एफईटी प्रकार
|
एन-चैनल
|
|
प्रौद्योगिकी
|
MOSFET (धातु ऑक्साइड)
|
|
स्रोत के लिए नाली वोल्टेज (वीडीएस)
|
40 वी
|
|
वर्तमान - निरंतर निकासी (Id) @ 25°C
|
31A (Ta), 100A (Tc)
|
|
ड्राइव वोल्टेज (मैक्स आरडीएस ऑन, मिन आरडीएस ऑन)
|
4.5V, 10V
|
|
आरडीएस ऑन (मैक्स) @ आईडी, वीजीएस
|
1.6mOhm @ 50A, 10V
|
|
Vgs(th) (अधिकतम) @ Id
|
2V @ 85μA
|
|
गेट चार्ज (Qg) (अधिकतम) @ Vgs
|
150 एनसी @ 10 वी
|
|
वीजीएस (अधिकतम)
|
±20V
|
|
इनपुट क्षमता (सीआईएस) (अधिकतम) @ वीडीएस
|
12000 पीएफ @ 20 वी
|
|
शक्ति विसर्जन (अधिकतम)
|
2.5W (Ta), 139W (Tc)
|
|
परिचालन तापमान
|
-55°C से 150°C (TJ)
|
|
माउंटिंग प्रकार
|
सतह माउंट
|
|
आपूर्तिकर्ता उपकरण पैकेज
|
पीजी-टीडीएसओएन-8-1
|
|
पैकेज / मामला
|
8-PowerTDFN
|
BSC016N04LSG की विशेषताएं
उत्कृष्ट गेट चार्ज x आर डी एस ((ऑन) उत्पाद (एफओएम)
बहुत कम प्रतिरोध आर डी एस (ऑन)
तेजी से स्विचिंग अनुप्रयोगों के लिए आदर्श
RoHS अनुरूप - हेलोजन मुक्त
एमएसएल1 रेटेड
उच्चतम प्रणाली दक्षता
कम समानांतर की आवश्यकता
बढ़ी हुई शक्ति घनत्व
प्रणाली लागत में कमी
बहुत कम वोल्टेज ओवरशूट
