उत्पाद विवरण:
|
| भाग संख्या: | BSC670N25NSFD | शृंखला: | ऑप्टिमोस™ |
|---|---|---|---|
| ड्रेन टू सोर्स वोल्टेज (वीडीएसएस): | 250 वी | गेट चार्ज (क्यूजी) (अधिकतम) @ वीजीएस: | 30 एनसी @ 10 वी |
| बिजली अपव्यय (अधिकतम): | 150W (टीसी) | परिचालन तापमान: | -55 डिग्री सेल्सियस ~ 175 डिग्री सेल्सियस (टीजे) |

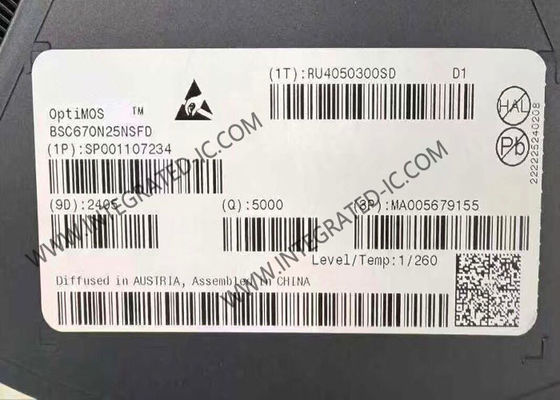

BSC670N25NSFD इंटीग्रेटेड सर्किट चिप 250V N-चैनल पावर MOSFET ट्रांजिस्टर PG-TDSON-8
BSC670N25NSFD का उत्पाद विवरण
BSC670N25NSFD PG-TDSON-8 पैकेज में 250V, OptiMOS™ N-चैनल पावर MOSFET ट्रांजिस्टर है।
OptiMOS™ फास्ट डायोड (FD) 200V, 250V और 300V बॉडी डायोड हार्ड कम्यूटेशन के लिए अनुकूलित है। ये डिवाइस हार्ड स्विचिंग अनुप्रयोगों जैसे दूरसंचार, औद्योगिक बिजली आपूर्ति, क्लास डी ऑडियो एम्पलीफायर, मोटर नियंत्रण और डीसी-एसी इन्वर्टर के लिए एकदम सही विकल्प हैं।
BSC670N25NSFD का विनिर्देश
|
श्रृंखला
|
OptiMOS™
|
|
पैकेजिंग
|
टेप और रील (TR)
कट टेप (CT)
डिजी-रील®
|
|
भाग की स्थिति
|
डिजी-की पर बंद
|
|
FET प्रकार
|
N-चैनल
|
|
प्रौद्योगिकी
|
MOSFET (मेटल ऑक्साइड)
|
|
ड्रेन टू सोर्स वोल्टेज (Vdss)
|
250 V
|
|
करंट - कंटीन्यूअस ड्रेन (Id) @ 25°C
|
24A (Tc)
|
|
ड्राइव वोल्टेज (अधिकतम Rds ऑन, न्यूनतम Rds ऑन)
|
10V
|
|
Rds ऑन (अधिकतम) @ Id, Vgs
|
67mOhm @ 24A, 10V
|
|
Vgs(th) (अधिकतम) @ Id
|
4V @ 90µA
|
|
गेट चार्ज (Qg) (अधिकतम) @ Vgs
|
30 nC @ 10 V
|
|
Vgs (अधिकतम)
|
±20V
|
|
इनपुट कैपेसिटेंस (Ciss) (अधिकतम) @ Vds
|
2410 pF @ 125 V
|
|
पावर डिसिपेशन (अधिकतम)
|
150W (Tc)
|
|
ऑपरेटिंग तापमान
|
-55°C ~ 175°C (TJ)
|
|
माउंटिंग प्रकार
|
सतह माउंट
|
|
आपूर्तिकर्ता डिवाइस पैकेज
|
PG-TDSON-8-1
|
|
पैकेज / केस
|
8-पावरTDFN
|
BSC670N25NSFD की विशेषताएं
N-चैनल, नॉर्मल लेवल
175°C रेटेड
उत्कृष्ट गेट चार्ज x RDS(on) उत्पाद (FOM)
बहुत कम ऑन-प्रतिरोध RDS(on)
बेहतर हार्ड कम्यूटेशन मजबूती
अनुकूलित हार्ड स्विचिंग व्यवहार
उद्योग का सबसे कम R ds(on)
RoHS अनुरूप - हैलोजन मुक्त
BSC670N25NSFD के अनुप्रयोग
DC-DC कनवर्टर 48 V-12 V
