उत्पाद विवरण:
|
| भाग संख्या: | IPG20N10S4L-35 | शृंखला: | ऑप्टिमोस™ |
|---|---|---|---|
| चैनल की संख्या: | 2 चैनल | Vds - ड्रेन-सोर्स ब्रेकडाउन वोल्टेज: | 100 वी |
| आईडी - सतत नाली वर्तमान: | 20 ए | आरडीएस ऑन - ड्रेन-सोर्स रेजिस्टेंस: | 35 mOhms |

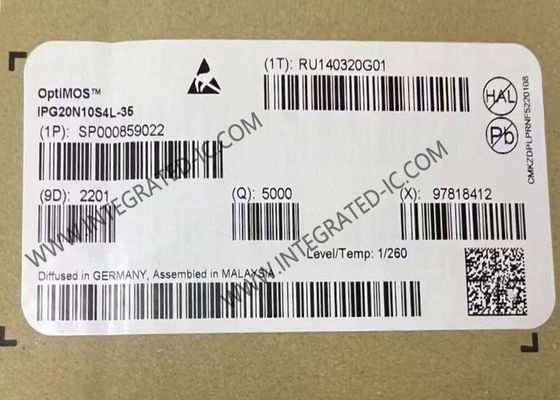

IPG20N10S4L-35 इंटीग्रेटेड सर्किट चिप ऑप्टिमोस-टी2 पावर ट्रांजिस्टर 100V MOSFET ट्रांजिस्टर
IPG20N10S4L-35 का उत्पाद विवरण
IPG20N10S4L-35 डुअल SSO8 (5x6) पैकेज में 100V, ऑप्टिमोस™-T2 डुअल N-चैनल ऑटोमोटिव MOSFET ट्रांजिस्टर हैं।
IPG20N10S4L-35 का विनिर्देश
|
प्रौद्योगिकी
|
MOSFET (मेटल ऑक्साइड)
|
|
विन्यास
|
2 N-चैनल (डुअल)
|
|
FET फ़ीचर
|
लॉजिक लेवल गेट
|
|
ड्रेन से सोर्स वोल्टेज (Vdss)
|
100V
|
|
करंट - कंटीन्यूअस ड्रेन (Id) @ 25°C
|
20A
|
|
Rds ऑन (अधिकतम) @ Id, Vgs
|
35mOhm @ 17A, 10V
|
|
Vgs(th) (अधिकतम) @ Id
|
2.1V @ 16µA
|
|
गेट चार्ज (Qg) (अधिकतम) @ Vgs
|
17.4nC @ 10V
|
|
इनपुट कैपेसिटेंस (Ciss) (अधिकतम) @ Vds
|
1105pF @ 25V
|
|
पावर - अधिकतम
|
43W
|
|
ऑपरेटिंग तापमान
|
-55°C ~ 175°C (TJ)
|
|
माउंटिंग प्रकार
|
सरफेस माउंट
|
|
पैकेज / केस
|
8-पावरVDFN
|
|
सप्लायर डिवाइस पैकेज
|
PG-TDSON-8-4
|
IPG20N10S4L-35 की विशेषताएं
डुअल N-ch-लॉजिक लेवल-एन्हेंसमेंट मोड
ऑटोमोटिव AEC Q101 योग्य
MSL1 260°C पीक रिफ्लो तक
175°C ऑपरेटिंग तापमान
ग्रीन प्रोडक्ट (RoHS अनुरूप)
100% हिमस्खलन परीक्षण किया गया
PPAP सक्षम डिवाइस
डुअल सुपर S08 DPAKs को प्रतिस्थापित करता है
