उत्पाद विवरण:
|
| भाग संख्या: | ओएमएपीएल138ईजेडडब्ल्यूटी4 | मुख्य: | ARM926EJ-S, C674X |
|---|---|---|---|
| प्रोग्राम मैमोरी आकार: | 32 केबी | आंकड़ा राम आकार: | 8 केबी |
| वोल्टेज - I/O: | 1.8 वी, 3.3 वी | परिचालन तापमान: | 0°C ~ 90°C (TJ) |
| प्रमुखता देना: | OMAPL138EZWT4 माइक्रो कंट्रोलर MCU,456MHz DSP ARM प्रोसेसर,वारंटी के साथ NFBGA361 माइक्रो कंट्रोलर |
||

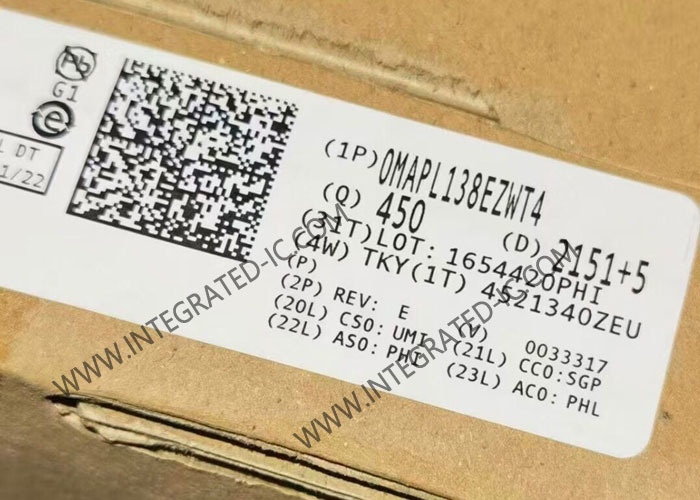

OMAPL138EZWT4 माइक्रो कंट्रोलर MCU 456MHz C6000 DSP+ARM प्रोसेसर NFBGA361
OMAPL138EZWT4 का उत्पाद विवरण
OMAPL138EZWT4 OMAP-L138 C6000 DSP+ARM प्रोसेसर है, यह ARM926EJ-S और C674x DSP कोर पर आधारित एक कम-शक्ति वाला एप्लिकेशन प्रोसेसर है। यह प्रोसेसर TMS320C6000™ DSPs के प्लेटफॉर्म के अन्य सदस्यों की तुलना में काफी कम बिजली प्रदान करता है।
OMAPL138EZWT4 का विनिर्देश
|
श्रृंखला
|
OMAP-L1x
|
|
कोर प्रोसेसर
|
ARM926EJ-S
|
|
कोर/बस चौड़ाई की संख्या
|
1 कोर, 32-बिट
|
|
गति
|
456MHz
|
|
सह-प्रोसेसर/डीएसपी
|
सिग्नल प्रोसेसिंग; C674x, सिस्टम नियंत्रण; CP15
|
|
RAM नियंत्रक
|
SDRAM
|
|
ग्राफिक्स त्वरण
|
नहीं
|
|
डिस्प्ले और इंटरफेस नियंत्रक
|
एलसीडी
|
|
ईथरनेट
|
10/100Mbps (1)
|
|
SATA
|
SATA 3Gbps (1)
|
|
USB
|
USB 1.1 + PHY (1), USB 2.0 + PHY (1)
|
|
वोल्टेज - I/O
|
1.8V, 3.3V
|
|
ऑपरेटिंग तापमान
|
0°C ~ 90°C (TJ)
|
|
सुरक्षा सुविधाएँ
|
बूट सुरक्षा, क्रिप्टोग्राफी
|
|
माउंटिंग प्रकार
|
सतह माउंट
|
|
पैकेज / केस
|
361-LFBGA
|
|
आपूर्तिकर्ता डिवाइस पैकेज
|
361-NFBGA (16x16)
|
|
अतिरिक्त इंटरफेस
|
HPI, I2C, McASP, McBSP, MMC/SD, SPI, UART
|
OMAPL138EZWT4 की विशेषताएं
डुअल-कोर SoC
375- और 456-MHz ARM926EJ-S RISC MPU
375- और 456-MHz C674x फिक्स्ड- और फ्लोटिंग-पॉइंट VLIW DSP
ARM926EJ-S कोर
32- और 16-बिट (Thumb®) निर्देश
DSP निर्देश एक्सटेंशन
सिंगल-साइकिल MAC
ARM Jazelle तकनीक
रीयल-टाइम डिबग के लिए एम्बेडेड ICE-RT
ARM9 मेमोरी आर्किटेक्चर
16KB इंस्ट्रक्शन कैश
16KB डेटा कैश
8KB RAM (वेक्टर टेबल)
64KB ROM
C674x निर्देश सेट सुविधाएँ
C67x+ और C64x+ ISAs का सुपरसेट
3648 MIPS और 2746 MFLOPS तक
बाइट-एड्रेसेबल (8-, 16-, 32-, और 64-बिट डेटा)
8-बिट ओवरफ्लो सुरक्षा
बिट-फ़ील्ड एक्सट्रैक्ट, सेट, क्लियर
नॉर्मलाइज़ेशन, सैचुरेशन, बिट-काउंटिंग
कॉम्पैक्ट 16-बिट निर्देश
C674x टू-लेवल कैश मेमोरी आर्किटेक्चर
32KB L1P प्रोग्राम RAM/कैश
32KB L1D डेटा RAM/कैश
256KB L2 यूनिफाइड मैप्ड RAM/कैश
लचीला RAM/कैश विभाजन (L1 और L2)
OMAPL138EZWT4 के अनुप्रयोग
प्रोफेशनल या प्राइवेट मोबाइल रेडियो (PMR)
रिमोट रेडियो यूनिट (RRU)
रिमोट रेडियो हेड (RRH)
औद्योगिक स्वचालन
मुद्रा निरीक्षण
बायोमेट्रिक पहचान
मशीन विजन (लो-एंड)
स्मार्ट ग्रिड सबस्टेशन सुरक्षा
औद्योगिक पोर्टेबल नेविगेशन डिवाइस
स्टॉक में अन्य इलेक्ट्रॉनिक घटक
| भाग संख्या | पैकेज |
| FS32K144MFT0CLLT | LQFP100 |
| LPC4367JET256E | 256-LBGA |
| SPC5606BF1MLQ6 | LQFP144 |
| SPC5644CK0VLU1 | LQFP176 |
| SPC5668EK0MMG | 208-BGA |
| LPC54113J256UK49Z | 49-WLCSP |
| FS32K144HFT0VLLR | LQFP100 |
| LPC1763FBD100K | 100-LQFP |
| MIMXRT685SFAWBR | 114-UFBGA |
| MIMXRT117HDVMAA | 289-LFBGA |
| LPC55S26JEV98K | 98-VFBGA |
| LPC2478FBD208K | 208-LQFP |
| MIMXRT1011DAE5A | 80-LQFP |
| LPC5516JBD100E | 100-LQFP |
| MIMXRT106ACVL5B | 196-LFBGA |
| LPC54018J4MET180E | 180-TFBGA |
| MKM35Z512VLQ7 | LQFP144 |
| LPC4333JBD144E | 144-LQFP |
| MKL15Z32VLK4 | 80-LQFP |
| LPC1776FBD208K | 208-LQFP |
| MIMXRT1051DVL6B | 196-LFBGA |
| MIMXRT1062CVL5B | 196-LFBGA |
| LPC1768FBD100K | 100-LQFP |
| LPC1778FET180 | 180-TFBGA |
| LPC2368FBD100K | 100-LQFP |
| LPC2378FBD144K | 144-LQFP |
| FS32K148UJT0VLQT | 144-LQFP |
| MIMXRT685SFVKB | VFBGA-176 |
| LPC2388FBD144K | 144-LQFP |
| LPC2468FET208K | 208-TFBGA |
