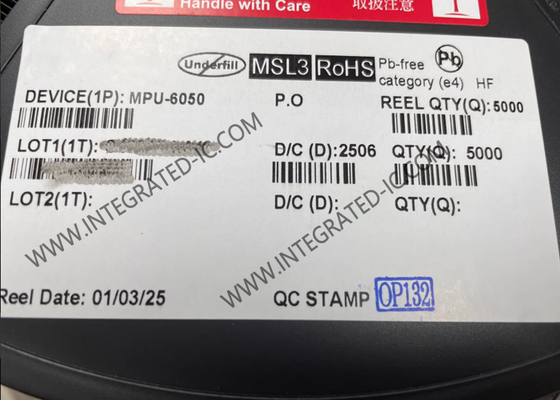

एमपीयू-6050 सेंसर आईसी एकीकृत 6-अक्ष एमईएमएस मोशन ट्रैकिंग डिवाइस डीएमपी के साथ

एमपीयू-6050 पहला एकीकृत 6-अक्षीय मोशन ट्रैकिंग उपकरण है जो एक छोटे से 4x4x0.9 मिमी पैकेज में 3-अक्षीय जिरोस्कोप, 3-अक्षीय त्वरणमापक और डिजिटल मोशन प्रोसेसर TM (डीएमपी) को जोड़ती है।इसके समर्पित I2C सेंसर बस के साथ, यह सीधे एक पूर्ण 9-अक्ष मोशनफ्यूजन TM आउटपुट प्रदान करने के लिए एक बाहरी 3-अक्ष कम्पास से इनपुट स्वीकार करता है।

एमपीयू-6050 मोशन ट्रैकिंग डिवाइस, इसके 6-अक्ष एकीकरण, ऑन-बोर्ड मोशनफ्यूजनTM और रन-टाइम कैलिब्रेशन फर्मवेयर के साथ, निर्माताओं को महंगी और जटिल चयन को समाप्त करने में सक्षम बनाता है,योग्यता, और सिस्टम स्तर पर असतत उपकरणों का एकीकरण, उपभोक्ताओं के लिए इष्टतम गति प्रदर्शन की गारंटी। MPU-60X0 को कई गैर-इनेर्शियल डिजिटल सेंसर के साथ इंटरफ़ेस के लिए भी डिज़ाइन किया गया है,जैसे दबाव सेंसर, अपने सहायक I2C पोर्ट पर।

• डिजिटल आउटपुट एक्स, वाई और जेड अक्ष कोण दर सेंसर (गिरोस्कोप) के साथ एक उपयोगकर्ता-प्रोग्राम योग्य पूर्ण पैमाने सीमा ±250, ±500, ±1000, और ±2000°/सेक
• एफएसवाईएनसी पिन से जुड़ा बाहरी सिंक्रनाइज़ेशन सिग्नल छवि, वीडियो और जीपीएस सिंक्रनाइज़ेशन का समर्थन करता है
• एकीकृत 16-बिट एडीसी एक साथ gyros के नमूनाकरण की अनुमति देते हैं
• बढ़ी हुई पूर्वाग्रह और संवेदनशीलता तापमान स्थिरता उपयोगकर्ता कैलिब्रेशन की आवश्यकता को कम करती है
• कम आवृत्ति शोर प्रदर्शन में सुधार
• डिजिटल रूप से प्रोग्राम करने योग्य कम पास फ़िल्टर
• जिरोस्कोप ऑपरेटिंग करंटः 3.6mA
• स्टैंडबाय करंटः 5μA
• कारखाने द्वारा कैलिब्रेट संवेदनशीलता स्केल कारक
• उपयोगकर्ता स्व-परीक्षण
• डिजिटल आउटपुट त्रि-अक्षीय त्वरणमापक ±2g, ±4g, ±8g और ±16g की प्रोग्राम योग्य पूर्ण पैमाने सीमा के साथ
• एकीकृत 16-बिट एडीसी किसी बाहरी मल्टीप्लेक्सर की आवश्यकता के बिना एक्सेलेरोमीटर के समवर्ती नमूनाकरण को सक्षम करते हैं
• एक्सेलेरोमीटर का सामान्य संचालन करंटः 500μA
• निम्न शक्ति त्वरक माप मोड वर्तमानः 10μA 1.25Hz पर, 20μA 5Hz पर, 60μA 20Hz पर, 110μA 40Hz पर
• अभिविन्यास का पता लगाना और संकेत देना
• टैप का पता लगाना
• उपयोगकर्ता-प्रोग्राम करने योग्य अवरोध
• उच्च-जी विराम
• उपयोगकर्ता स्व-परीक्षण
• ऑन-चिप डिजिटल मोशन प्रोसेसर (डीएमपी) द्वारा 9-अक्ष मोशनफ्यूजन
• बाह्य सेंसरों (जैसे, चुंबकमीटर) से डेटा पढ़ने के लिए सहायक मास्टर I2C बस
• 3.9mA ऑपरेटिंग करंट जब सभी 6 मोशन सेंसिंग अक्ष और डीएमपी सक्षम हैं
• वीडीडी आपूर्ति वोल्टेज रेंज 2.375V-3.46V
• लचीला VLOGIC संदर्भ वोल्टेज कई I2C इंटरफ़ेस वोल्टेज (केवल MPU-6050) का समर्थन करता है
• पोर्टेबल उपकरणों के लिए सबसे छोटा और सबसे पतला QFN पैकेजः 4x4x0.9mm
• त्वरणमापक और gyroscope अक्षों के बीच न्यूनतम क्रॉस-अक्ष संवेदनशीलता
• 1024 बाइट FIFO बफर मेजबान प्रोसेसर को डेटा को फट में पढ़ने और फिर MPU अधिक डेटा एकत्र करने के रूप में कम शक्ति मोड में जाने की अनुमति देकर बिजली की खपत को कम करता है
• डिजिटल आउटपुट तापमान सेंसर
• जिरोस्कोप, त्वरणमापक और तापमान सेंसर के लिए उपयोगकर्ता प्रोग्राम करने योग्य डिजिटल फ़िल्टर
• 10,000 ग्राम सदमे प्रतिरोधी
• सभी रजिस्टरों के साथ संचार के लिए 400kHz फास्ट मोड I2C
• सभी रजिस्टरों के साथ संचार के लिए 1MHz SPI सीरियल इंटरफ़ेस (केवल MPU-6000)
• सेंसर और रुकावट रजिस्टर पढ़ने के लिए 20MHz SPI सीरियल इंटरफेस (केवल MPU-6000)
• एमईएमएस संरचना पट्टिका के स्तर पर हेर्मेटिकली सील और बंधा हुआ
• RoHS और ग्रीन के अनुरूप

• ब्लरफ्रीTM तकनीक (वीडियो/स्टिल इमेज स्टेबलाइजेशन के लिए)
• AirSignTM तकनीक (सुरक्षा/प्रमाणन के लिए)
• टचAnywhereTM तकनीक (बिना स्पर्श के यूआई एप्लीकेशन कंट्रोल/नेविगेशन के लिए)
• मोशन कमांडTM तकनीक (इशारा शॉर्टकट के लिए)
• गति-सक्षम खेल और अनुप्रयोग ढांचा
• InstantGestureTM iGTM इशारा पहचान
• स्थान आधारित सेवाएं, रुचि के बिंदु और मृत गणना
• मोबाइल और पोर्टेबल गेमिंग
• मोशन आधारित गेम कंट्रोलर
• इंटरनेट से जुड़े डीटीवी और सेट टॉप बॉक्स के लिए 3 डी रिमोट कंट्रोल, 3 डी माउस
• स्वास्थ्य, फिटनेस और खेल के लिए पहनने योग्य सेंसर
• खिलौने
