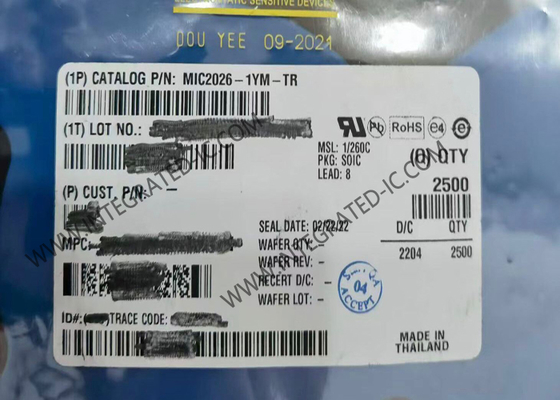

MIC2026-1YM-TR इंटीग्रेटेड सर्किट चिप हाई साइड MOSFET स्विच SOIC8 पावर स्विच IC
MIC2026-1YM-TR सामान्य प्रयोजन वाले बिजली वितरण के लिए अनुकूलित हाई-साइड MOSFET स्विच हैं जिन्हें सर्किट सुरक्षा की आवश्यकता होती है। MIC2026-1YM-TR आंतरिक रूप से वर्तमान सीमित है और इसमें थर्मल शटडाउन है जो डिवाइस और लोड की रक्षा करता है।
विनिर्देश
| स्विच प्रकार |
सामान्य प्रयोजन |
| आउटपुट की संख्या |
2 |
| अनुपात - इनपुट:आउटपुट |
1:2 |
| आउटपुट कॉन्फ़िगरेशन |
उच्च पक्ष |
| आउटपुट प्रकार |
एन-चैनल |
| इंटरफ़ेस |
चालू/बंद |
| वोल्टेज - लोड |
2.7V ~ 5.5V |
| वोल्टेज - आपूर्ति (Vcc/Vdd) |
आवश्यक नहीं |
| वर्तमान - आउटपुट (अधिकतम) |
1.25A |
| Rds ऑन (Typ) |
90mOhm |
| इनपुट प्रकार |
गैर-इनवर्टिंग |
| विशेषताएँ |
स्लीव रेट नियंत्रित, स्थिति ध्वज |
| दोष संरक्षण |
वर्तमान सीमित (निश्चित), अधिक तापमान, UVLO |
| ऑपरेटिंग तापमान |
-40°C ~ 85°C (TA) |
| माउंटिंग प्रकार |
सतह माउंट |
| आपूर्तिकर्ता डिवाइस पैकेज |
8-SOIC |
| पैकेज / केस |
8-SOIC (0.154", 3.90mm चौड़ाई) |
विशेषताएँ
- प्रति चैनल 140mΩ अधिकतम ऑन-प्रतिरोध
- 2.7V से 5.5V ऑपरेटिंग रेंज
- प्रति चैनल 500mA न्यूनतम निरंतर धारा
- थर्मल शटडाउन के साथ शॉर्ट सर्किट सुरक्षा
- थर्मली अलग चैनल
- 3ms फ़िल्टर के साथ दोष स्थिति ध्वज झूठे दावों को समाप्त करता है
- अंडरवॉल्टेज लॉकआउट
- रिवर्स करंट फ्लो ब्लॉकिंग (कोई "बॉडी डायोड" नहीं)
- सर्किट ब्रेकर मोड (MIC2076)
- लॉजिक-संगत इनपुट
- सॉफ्ट-स्टार्ट सर्किट
- कम शांत धारा
अनुप्रयोग
USB परिधीय, सामान्य प्रयोजन बिजली स्विचिंग, ACPI बिजली वितरण, नोटबुक पीसी, पीडीए, पीसी कार्ड हॉट स्वैप
