उत्पाद विवरण:
|
| भाग संख्या: | EP5368QI | आउटपुट करेंट: | 600 एमए |
|---|---|---|---|
| आवृत्ति बदलना: | 4 मेगाहर्ट्ज | आउटपुट की संख्या: | 1 आउटपुट |
| परिचालन आपूर्ति वर्तमान: | 750 एनए | इनपुट वोल्टेज: | 2.4 वी से 5.5 वी |
| प्रमुखता देना: | EP5368QI,EP5368QI एकीकृत सर्किट चिप,600 एमए पावरसोक बक कनवर्टर |
||

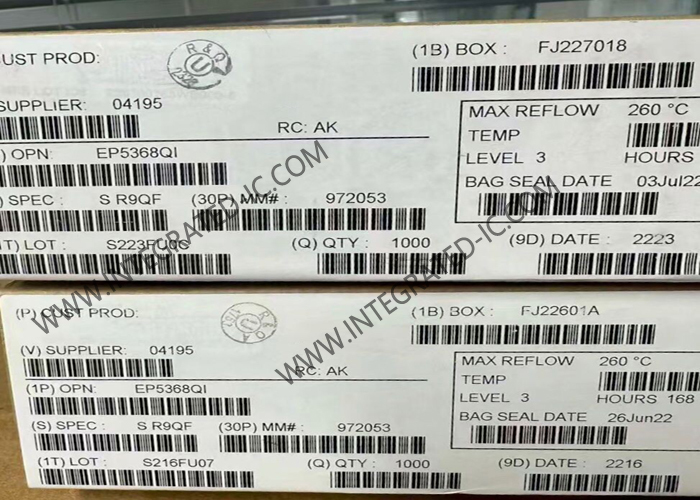

EP5368QI एकीकृत सर्किट चिप एनपीरियन पावर डिवाइस 600mA पावरसोक बक कन्वर्टर
उत्पाद अवलोकन
EP5368QI एक सिंक्रोनस बक कन्वर्टर है जिसमें एकीकृत इंडक्टर, पीडब्ल्यूएम नियंत्रक, एमओएसएफईटीएस और मुआवजा है जो सबसे छोटे संभव समाधान आकार प्रदान करता है।EP5368QI को एक पूर्ण समाधान बनाने के लिए केवल दो छोटे MLCC कैपेसिटर की आवश्यकता होती है. EP5368QI 4MHz की स्विचिंग आवृत्ति पर काम करता है, जो इस अभूतपूर्व स्तर के एकीकरण और छोटे बाहरी घटकों को सक्षम करता है।
विनिर्देश
|
श्रृंखला
|
Enpirion® 5300
|
|
प्रकार
|
गैर-पृथक पोल मॉड्यूल
|
|
आउटपुट की संख्या
|
1
|
|
वोल्टेज - इनपुट (मिनट)
|
2.4V
|
|
वोल्टेज - इनपुट (अधिकतम)
|
5.5V
|
|
वोल्टेज - आउटपुट 1
|
0.603 ~ 5.1V
|
|
वर्तमान - आउटपुट (अधिकतम)
|
600 एमए
|
|
आवेदन
|
आईटीई (वाणिज्यिक)
|
|
विशेषताएं
|
रिमोट ऑन/ऑफ, ओसीपी, ओटीपी, एससीपी, यूवीएलओ
|
|
परिचालन तापमान
|
-40°C ~ 85°C
|
|
दक्षता
|
94%
|
|
माउंटिंग प्रकार
|
सतह माउंट
|
|
पैकेज / मामला
|
16-PowerTFQFN मॉड्यूल
|
|
आकार / आयाम
|
0.12" L x 0.12" W x 0.04" H (3.0mm x 3.0mm x 1.1mm)
|
|
आपूर्तिकर्ता उपकरण पैकेज
|
16-QFN (3x3)
|
|
नियंत्रण विशेषताएं
|
सक्रिय, सक्रिय उच्च
|
विशेषताएं
एकीकृत प्रेरक
3mm x 3mm x 1.1mm QFN पैकेज
केवल दो कम लागत वाले MLCC कैप की आवश्यकता है
4 मेगाहर्ट्ज स्विचिंग आवृत्ति
उच्च दक्षता, 94% तक
700mA तक निरंतर आउटपुट करंट
चौड़ी 2.4V से 5.5V इनपुट रेंज
वीओयूटी रेंज 0.603V से वीआईएन ₹ 0.4V
100% कार्य चक्र सक्षम
1 μA से कम स्टैंडबाय करंट
आरएफ संगतता के लिए कम वीओयूटी लहर
शॉर्ट सर्किट और ओवर करंट संरक्षण
यूवीएलओ और थर्मल सुरक्षा
पूरे ऑपरेटिंग रेंज पर स्थिर
RoHS के अनुरूप; MSL 3 260°C रिफ्लो
आवेदन
शोर संवेदनशील आरएफ अनुप्रयोग
क्षेत्र-प्रतिबंधित अनुप्रयोग
स्मार्ट फ़ोन और पीडीए
व्यक्तिगत मीडिया प्लेयर
उन्नत मोबाइल प्रोसेसर, डीएसपी, आईओ, मेमोरी, वीडियो, मल्टीमीडिया इंजन
