उत्पाद विवरण:
|
| भाग संख्या: | SI8642BD-ASR | चैनलों की संख्या:: | 4 चैनल |
|---|---|---|---|
| आधार - सामग्री दर:: | 150 एमबी/एस | अलगाव वोल्टेज:: | 5000 वी.आर.एम.एस |
| आपूर्ति वोल्टेज - अधिकतम:: | 5.5 वी | आपूर्ति वोल्टेज - न्यूनतम:: | 2.375 वी |
| प्रमुखता देना: | SI8642BD-ASR,SI8642BD-ASR इंटीग्रेटेड सर्किट चिप,150Mbps डिजिटल आइसोलेटर्स |
||

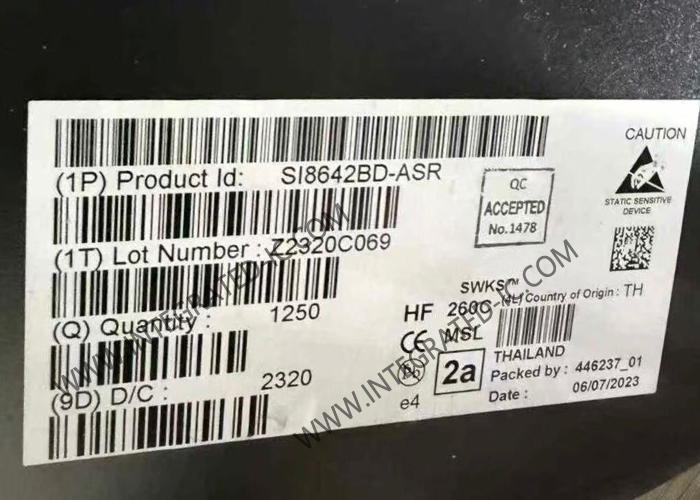

SI8642BD-ASR इंटीग्रेटेड सर्किट चिप लो-पावर क्वाड-चैनल 150Mbps डिजिटल आइसोलेटर
उत्पाद विवरण
SI8642BD-ASR अल्ट्रा-लो-पावर डिजिटल आइसोलेटर CMOS डिवाइस हैं जो विरासत आइसोलेशन तकनीकों की तुलना में पर्याप्त डेटा दर, प्रसार विलंब, शक्ति, आकार, विश्वसनीयता और बाहरी BOM लाभ प्रदान करते हैं। इन उत्पादों के ऑपरेटिंग पैरामीटर व्यापक तापमान रेंज में और डिवाइस सेवा जीवन भर स्थिर रहते हैं, जिससे डिजाइन में आसानी और अत्यधिक समान प्रदर्शन होता है। सभी डिवाइस संस्करणों में उच्च शोर प्रतिरक्षा के लिए श्मिट ट्रिगर इनपुट हैं और केवल VDD बाईपास कैपेसिटर की आवश्यकता होती है।
विशेष विवरण
|
चैनलों की संख्या |
4 |
|
इनपुट - साइड 1/साइड 2 |
2/2 |
|
चैनल प्रकार |
एकतरफा |
|
वोल्टेज - आइसोलेशन |
5000Vrms |
|
कॉमन मोड ट्रांसिएंट इम्युनिटी (न्यूनतम) |
35kV/µs |
|
डेटा दर |
150Mbps |
|
प्रसार विलंब tpLH / tpHL (अधिकतम) |
13ns, 13ns |
|
पल्स चौड़ाई विरूपण (अधिकतम) |
4.5ns |
|
वृद्धि / गिरावट का समय (टाइप) |
2.5ns, 2.5ns |
|
वोल्टेज - आपूर्ति |
2.375V ~ 5.5V |
|
ग्रेड |
ऑटोमोटिव |
|
ऑपरेटिंग तापमान |
-40°C ~ 125°C |
विशेषताएँ
उच्च गति संचालन
DC से 150 Mbps
कोई स्टार्ट-अप इनिशियलाइज़ेशन आवश्यक नहीं है
वाइड ऑपरेटिंग सप्लाई वोल्टेज
2.5–5.5 V
5000 VRMS तक आइसोलेशन
प्रबलित VDE 0884-10, 10 kV सर्जकैपेबल (Si864xxT)
रेटेड वर्किंग वोल्टेज पर 60 साल का जीवन
उच्च विद्युत चुम्बकीय प्रतिरक्षा
अल्ट्रा लो पावर (टाइपिकल)5 V ऑपरेशन
1 Mbps पर प्रति चैनल 1.6 mA
100 Mbps 2.5 V ऑपरेशन पर प्रति चैनल 5.5 mA
1 Mbps पर प्रति चैनल 1.5 mA
100 Mbps पर प्रति चैनल 3.5 mA
इनेबल के साथ ट्राई-स्टेट आउटपुट
श्मिट ट्रिगर इनपुट
चयन योग्य फ़ेल-सेफ़ मोड
डिफ़ॉल्ट उच्च या निम्न आउटपुट (ऑर्डरिंग विकल्प)
सटीक समय (टाइपिकल)
10 ns प्रसार विलंब
1.5 ns पल्स चौड़ाई विरूपण
0.5 ns चैनल-चैनल तिरछापन
2 ns प्रसार विलंब तिरछापन
5 ns न्यूनतम पल्स चौड़ाई
क्षणिक प्रतिरक्षा 50 kV/µs
AEC-Q100 योग्यता
वाइड तापमान रेंज
–40 से 125 °C
ऑटोमोटिव-ग्रेड OPN उपलब्ध
AIAG अनुपालक PPAP दस्तावेज़ समर्थन
IMDS और CAMDS लिस्टिंग समर्थन
अनुप्रयोग
औद्योगिक अनुप्रयोग
• औद्योगिक स्वचालन प्रणाली
• चिकित्सा इलेक्ट्रॉनिक्स
• पृथक स्विच मोड आपूर्ति
• पृथक ADC, DAC
• मोटर नियंत्रण
• पावर इन्वर्टर
• संचार प्रणाली
ऑटोमोटिव अनुप्रयोग
• ऑन-बोर्ड चार्जर
• बैटरी प्रबंधन प्रणाली
• चार्जिंग स्टेशन
• कर्षण इन्वर्टर
• हाइब्रिड इलेक्ट्रिक वाहन
• बैटरी इलेक्ट्रिक वाहन
