उत्पाद विवरण:
|
| भाग संख्या: | LTC3824IMSE | आउटपुट वोल्टेज: | 800 एमवी से 60 वी |
|---|---|---|---|
| आउटपुट करेंट: | 5 ए | आउटपुट की संख्या: | 1 आउटपुट |
| परिचालन आपूर्ति वर्तमान: | 40 यूए | आवृत्ति बदलना: | 200 kHz से 600 kHz |
| प्रमुखता देना: | LTC3824IMSE,LTC3824IMSE एकीकृत सर्किट चिप,एमएसओपी10 बक रेगुलेटर |
||

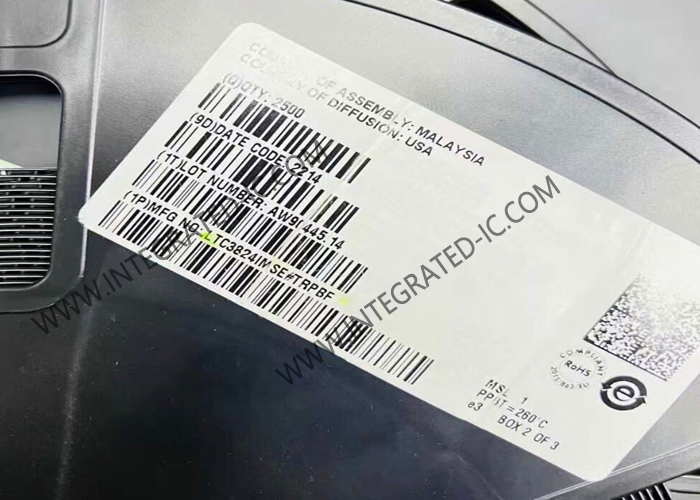

LTC3824IMSE इंटीग्रेटेड सर्किट चिप स्टेप डाउन कंट्रोलर MSOP10 बक रेगुलेटर
उत्पाद ओवरव्यू
LTC3824IMSE एक स्टेप-डाउन DC/DC कंट्रोलर है जिसे बाहरी P-चैनल MOSFET को चलाने के लिए डिज़ाइन किया गया है। 4V से 60V की विस्तृत इनपुट रेंज और एक उच्च वोल्टेज गेट ड्राइवर के साथ, LTC3824IMSE कई औद्योगिक और ऑटोमोटिव उच्च शक्ति अनुप्रयोगों के लिए उपयुक्त है। निरंतर आवृत्ति करंट मोड ऑपरेशन उत्कृष्ट प्रदर्शन प्रदान करता है।
विनिर्देश
|
आउटपुट प्रकार
|
ट्रांजिस्टर ड्राइवर
|
|
फ़ंक्शन
|
स्टेप-डाउन
|
|
आउटपुट कॉन्फ़िगरेशन
|
पॉजिटिव
|
|
टोपोलॉजी
|
बक
|
|
आउटपुट की संख्या
|
1
|
|
आउटपुट चरण
|
1
|
|
वोल्टेज - आपूर्ति (Vcc/Vdd)
|
4V ~ 60V
|
|
आवृत्ति - स्विचिंग
|
200kHz ~ 600kHz
|
|
ड्यूटी साइकिल (अधिकतम)
|
100%
|
|
सिंक्रोनस रेक्टिफायर
|
नहीं
|
|
क्लॉक सिंक
|
हाँ
|
|
नियंत्रण सुविधाएँ
|
वर्तमान सीमा, आवृत्ति नियंत्रण, सॉफ्ट स्टार्ट
|
|
ऑपरेटिंग तापमान
|
-40°C ~ 125°C (TJ)
|
|
माउंटिंग प्रकार
|
सतह माउंट
|
|
पैकेज / केस
|
10-TFSOP, 10-MSOP (0.118", 3.00mm चौड़ाई) एक्सपोज्ड पैड
|
|
आपूर्तिकर्ता डिवाइस पैकेज
|
10-MSOP-EP
|
विशेषताएँ
वाइड इनपुट रेंज: 4V से 60V
करंट मोड निरंतर आवृत्ति PWM
बहुत कम ड्रॉपआउट ऑपरेशन: 100% ड्यूटी साइकिल
प्रोग्रामेबल स्विचिंग आवृत्ति: 200kHz से 600kHz
चयन योग्य उच्च कुशल बर्स्ट मोड® ऑपरेशन: 40µA शांत करंट
आसान सिंक्रनाइज़ेशन
औद्योगिक उच्च वोल्टेज P-चैनल MOSFET के लिए 8V, 2A गेट ड्राइव (VCC > 10V)
प्रोग्रामेबल सॉफ्ट-स्टार्ट
प्रोग्रामेबल करंट लिमिट
एक छोटे 10-पिन थर्मली एन्हांस्ड MSE पैकेज में उपलब्ध है
अनुप्रयोग
औद्योगिक और ऑटोमोटिव बिजली आपूर्ति
टेलीकॉम बिजली आपूर्ति
वितरित बिजली प्रणाली
