उत्पाद विवरण:
|
| भाग संख्या: | TOP266KG | इकाई का वज़न:: | 500 मिलीग्राम |
|---|---|---|---|
| वोल्टेज - टूटना: | 725 वी | आंतरिक स्विच (ओं): | हाँ |
| निर्गम अलगाव: | पृथक | टोपोलॉजी: | वापिस जाना |
| प्रमुखता देना: | TOP266KG,TOP266KG इंटीग्रेटेड सर्किट चिप,एकीकृत ऑफ-लाइन स्विचर |
||

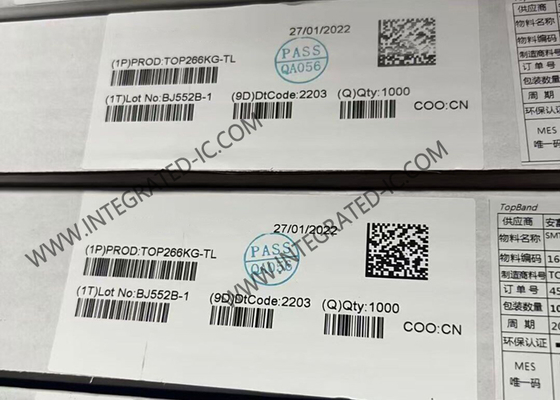

TOP266KG इंटीग्रेटेड सर्किट चिप इंटीग्रेटेड ऑफ-लाइन स्विचर अत्यधिक कुशल बिजली आपूर्ति के लिए
उत्पाद विवरण
TOP266KG लागत प्रभावी ढंग से 725 V पावर MOSFET, उच्च-वोल्टेज स्विच्ड करंट स्रोत, मल्टी-मोड PWM नियंत्रण, ऑसिलेटर, थर्मल शटडाउन सर्किट, फॉल्ट प्रोटेक्शन और अन्य नियंत्रण सर्किटरी को एक मोनोलिथिक डिवाइस पर शामिल करता है।
विशेष विवरण
|
आउटपुट अलगाव
|
पृथक
|
|
आंतरिक स्विच(es)
|
हाँ
|
|
वोल्टेज - ब्रेकडाउन
|
725V
|
|
टोपोलॉजी
|
फ्लाईबैक
|
|
ड्यूटी साइकिल
|
78%
|
|
आवृत्ति - स्विचिंग
|
66kHz, 132kHz
|
|
पावर (वाट)
|
58 W
|
|
फॉल्ट प्रोटेक्शन
|
करंट लिमिटिंग, ओवर लोड, ओवर टेम्परेचर, ओवर वोल्टेज, शॉर्ट सर्किट
|
|
नियंत्रण सुविधाएँ
|
आवृत्ति नियंत्रण
|
|
ऑपरेटिंग तापमान
|
-40°C ~ 150°C (TJ)
|
उत्पाद हाइलाइट्स
इकोस्मार्ट – ऊर्जा कुशल
• 10 W से 245 W तक के अनुप्रयोगों के लिए आदर्श
• संपूर्ण लोड रेंज में ऊर्जा कुशल
• 265 VAC पर 100 mW से कम नो-लोड खपत
• 230 VAC पर 1 W इनपुट के लिए 750 mW तक स्टैंडबाय आउटपुट पावर
कम सिस्टम लागत के लिए उच्च डिज़ाइन लचीलापन
• मल्टी-मोड PWM नियंत्रण सभी लोड पर दक्षता को अधिकतम करता है
• 132 kHz ऑपरेशन ट्रांसफार्मर और बिजली आपूर्ति के आकार को कम करता है
• उच्चतम दक्षता आवश्यकताओं के लिए 66 kHz विकल्प
• सटीक प्रोग्रामेबल करंट लिमिट
• लाइन रिपल रिजेक्शन के लिए अनुकूलित लाइन फीड-फॉरवर्ड
• आवृत्ति झिलमिलाहट EMI फ़िल्टर लागत को कम करती है
• न्यूनतम स्टार्ट-अप तनाव के लिए पूरी तरह से एकीकृत सॉफ्ट-स्टार्ट
• 725 V रेटेड MOSFET
• डिज़ाइन डिरेटिंग आवश्यकताओं को पूरा करना सरल करता है
विस्तृत सुरक्षा सुविधाएँ
• ऑटो-रिस्टार्ट ओवरलोड फॉल्ट के दौरान बिजली वितरण को सीमित करता है <3%
• आउटपुट शॉर्ट-सर्किट प्रोटेक्शन (SCP)
• आउटपुट ओवर-करंट प्रोटेक्शन (OCP)
• आउटपुट ओवरलोड प्रोटेक्शन (OPP)
• आउटपुट ओवरवॉल्टेज प्रोटेक्शन (OVP)
• हिस्टेरेटिक/लैचिंग शटडाउन के लिए उपयोगकर्ता प्रोग्रामेबल
• सरल तेज़ AC रीसेट
• प्राथमिक या माध्यमिक संवेदी
• लाइन अंडरवॉल्टेज (UV) डिटेक्शन टर्न-ऑफ ग्लिच को रोकता है
• लाइन ओवरवॉल्टेज (OV) शटडाउन लाइन सर्ज को बढ़ाता है
• बड़े हिस्टेरेसिस (OTP) के साथ सटीक थर्मल शटडाउन
अनुप्रयोग
नोटबुक या लैपटॉप एडाप्टर
जेनेरिक एडाप्टर
प्रिंटर
एलसीडी मॉनिटर
सेट-टॉप बॉक्स
पीसी या एलसीडी टीवी स्टैंडबाय
ऑडियो एम्पलीफायर
