उत्पाद विवरण:
|
| भाग संख्या: | PIC16F18856-I/MV | प्रोग्राम मैमोरी आकार: | 28 kB |
|---|---|---|---|
| आंकड़ा राम आकार: | 2 kb | एडीसी संकल्प: | 10 बिट |
| I/OS की संख्या: | 25 आई/ओ | डेटा बस चौड़ाई: | 8 बिट |
| प्रमुखता देना: | PIC16F18856-I/MV,PIC16F18856-I/MV माइक्रोकंट्रोलर एमसीयू,32MHz 8-बिट माइक्रोकंट्रोलर आईसी |
||

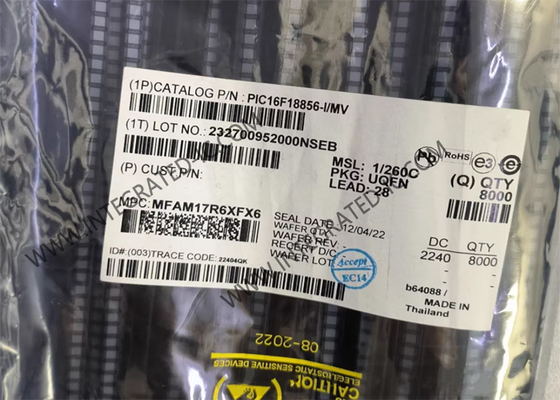

PIC16F18856-I/MV माइक्रो कंट्रोलर MCU 32MHz 8-बिट माइक्रो कंट्रोलर IC PIC XLP 16F MCU
उत्पाद ओवरव्यू
PIC16F18856-I/MV 8-बिट माइक्रो कंट्रोलर में एनालॉग, कोर इंडिपेंडेंट पेरिफेरल्स और संचार पेरिफेरल्स हैं, जो eXtreme लो पावर (XLP) के साथ संयुक्त हैं, जो सामान्य प्रयोजन और कम-पावर अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए हैं। इसके अतिरिक्त, PIC16F18856-I/MV में 56 KB तक की फ्लैश मेमोरी शामिल है, साथ ही स्वचालित सिग्नल विश्लेषण के लिए कंप्यूटेशन (ADC2) के साथ 10-बिट ADC भी शामिल है ताकि एप्लिकेशन की जटिलता को कम किया जा सके।
विनिर्देश
|
कोर प्रोसेसर
|
PIC
|
|
कोर साइज़
|
8-बिट
|
|
गति
|
32MHz
|
|
कनेक्टिविटी
|
I2C, LINbus, SPI, UART/USART
|
|
पेरिफेरल्स
|
ब्राउन-आउट डिटेक्ट/रीसेट, POR, PWM, WDT
|
|
I/O की संख्या
|
25
|
|
प्रोग्राम मेमोरी साइज़
|
28KB (16K x 14)
|
|
प्रोग्राम मेमोरी टाइप
|
FLASH
|
|
EEPROM साइज़
|
256 x 8
|
|
RAM साइज़
|
2K x 8
|
|
वोल्टेज - आपूर्ति (Vcc/Vdd)
|
2.3V ~ 5.5V
|
|
डेटा कन्वर्टर्स
|
A/D 24x10b; D/A 1x5b
|
|
ऑसिलेटर टाइप
|
आंतरिक
|
|
ऑपरेटिंग तापमान
|
-40°C ~ 85°C (TA)
|
|
माउंटिंग टाइप
|
सरफेस माउंट
|
|
सप्लायर डिवाइस पैकेज
|
28-UQFN (4x4)
|
|
पैकेज / केस
|
28-UFQFN एक्सपोज़्ड पैड
|
विशेषताएँ
कोर विशेषताएँ
• C कंपाइलर ऑप्टिमाइज़्ड RISC आर्किटेक्चर
• केवल 49 निर्देश
• ऑपरेटिंग स्पीड:
- DC – 32 MHz क्लॉक इनपुट
- 125 ns न्यूनतम निर्देश चक्र
मेमोरी
• 28 KB तक फ्लैश प्रोग्राम मेमोरी
• 2 KB तक डेटा SRAM
• 256B EEPROM
• डायरेक्ट, इनडायरेक्ट और रिलेटिव एड्रेसिंग मोड
ऑपरेटिंग विशेषताएँ
• ऑपरेटिंग वोल्टेज रेंज: 2.3V से 5.5V
• तापमान रेंज:
- औद्योगिक: -40°C से 85°C
- विस्तारित: -40°C से 125°C
eXtreme लो-पावर (XLP) विशेषताएँ
• स्लीप मोड: 50 nA @ 1.8V, विशिष्ट
• वॉचडॉग टाइमर: 500 nA @ 1.8V, विशिष्ट
• सेकेंडरी ऑसिलेटर: 500 nA @ 32 kHz
• ऑपरेटिंग करंट:
- 8 uA @ 32 kHz, 1.8V, विशिष्ट
- 32 uA/MHz @ 1.8V, विशिष्ट
