उत्पाद विवरण:
|
| भाग संख्या: | LTC3854EMSE | आउटपुट वोल्टेज:: | 800 एमवी से 5.5 वी |
|---|---|---|---|
| आउटपुट करेंट:: | 25 ए | आउटपुट की संख्या:: | 1 आउटपुट |
| इनपुट वोल्टेज - मिनट:: | 4.5 वी | इनपुट वोल्टेज - अधिकतम:: | 38 वी |
| प्रमुखता देना: | LTC3854EMSE,LTC3854EMSE एकीकृत सर्किट चिप,सिंक्रोनस स्टेप-डाउन डीसी/डीसी कंट्रोलर |
||

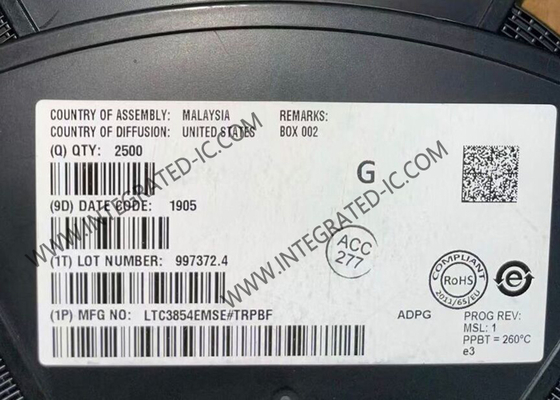

LTC3854EMSE एकीकृत सर्किट चिप उच्च प्रदर्शन सिंक्रोनस स्टेप-डाउन स्विचिंग डीसी/डीसी नियंत्रक
उत्पाद का वर्णन
LTC3854EMSE एक उच्च प्रदर्शन सिंक्रोनस स्टेपडाउन स्विचिंग डीसी/डीसी कंट्रोलर है जो सभी एन-चैनल सिंक्रोनस पावर MOSFET स्टेज को चलाता है।
LTC3854EMSE में 400kHz निरंतर आवृत्ति वर्तमान मोड आर्किटेक्चर है। LTC3854EMSE 4.5V से 38V (40V पूर्ण अधिकतम) इनपुट वोल्टेज रेंज और 0 से आउटपुट वोल्टेज को नियंत्रित करता है.8V से 5.5V तक
विनिर्देश
|
आउटपुट प्रकार
|
ट्रांजिस्टर ड्राइवर
|
|
कार्य
|
कदम-नीचे
|
|
आउटपुट कॉन्फ़िगरेशन
|
सकारात्मक
|
|
टोपोलॉजी
|
बक
|
|
आउटपुट की संख्या
|
1
|
|
आउटपुट चरण
|
1
|
|
वोल्टेज - आपूर्ति (Vcc/Vdd)
|
4.5V ~ 38V
|
|
आवृत्ति - स्विचिंग
|
400kHz
|
|
कार्य चक्र (अधिकतम)
|
98%
|
|
सिंक्रोनस रेक्टिफायर
|
हाँ
|
|
क्लॉक सिंक
|
नहीं
|
|
नियंत्रण विशेषताएं
|
सक्षम करें, नरम प्रारंभ
|
|
परिचालन तापमान
|
-40°C ~ 85°C (TA)
|
विशेषताएं
व्यापक परिचालन VIN रेंजः 4.5V से 38V तक
आरएसएनएसई या डीसीआर करंट सेंसिंग
±1% 0.8V संदर्भ सटीकता तापमान पर
400kHz स्विचिंग आवृत्ति
दोहरी एन-चैनल MOSFET सिंक्रोनस ड्राइव
बहुत कम ड्रॉपआउट ऑपरेशनः 97% ड्यूटी साइकिल
पूर्व पूर्वाग्रह आउटपुट में प्रारंभ करता है
समायोज्य आउटपुट वोल्टेज सॉफ्ट-स्टार्ट
आउटपुट करंट फोल्डबैक लिमिटिंग (सॉफ्ट-स्टार्ट के दौरान अक्षम)
आउटपुट ओवरवोल्टेज संरक्षण
बाहरी गेट ड्राइव के लिए 5 वी एलडीओ
OPTI-LOOP® मुआवजा COUT को कम करता है
कम शटडाउन आई.क्यू.: 15μA
आवेदन
ऑटोमोटिव सिस्टम
दूरसंचार प्रणाली
औद्योगिक उपकरण
वितरित सी.सी. पावर सिस्टम
