उत्पाद विवरण:
|
| भाग संख्या: | DAC128S085CIMTX | संकल्प: | 12 बिट |
|---|---|---|---|
| व्यापक बिजली आपूर्ति सीमा: | 2.7 वी से 5.5 वी | निपटान समय: | 8.5μs |
| तापमान रेंज आपरेट करना: | -40 डिग्री सेल्सियस से 125 डिग्री सेल्सियस | इंटरफ़ेस प्रकार: | 3-वायर, डीएसपी, माइक्रोवायर, क्यूएसपीआई, एसपीआई |
| प्रमुखता देना: | DAC128S085CIMTX,DAC128S085CIMTX इंटीग्रेटेड सर्किट चिप,12-बिट डिजिटल से एनालॉग कनवर्टर |
||

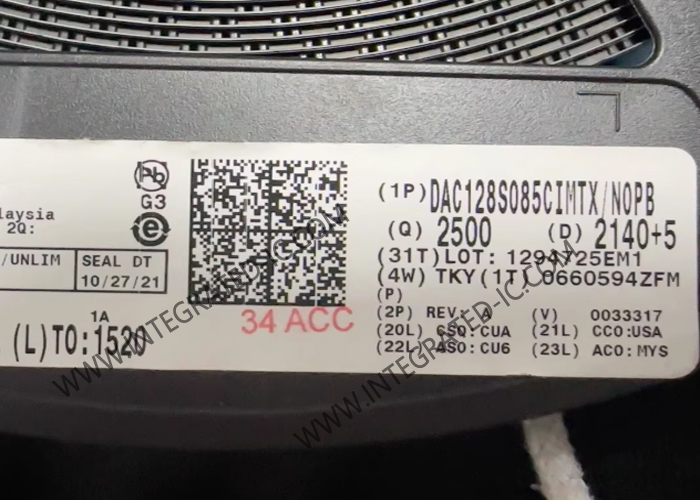

DAC128S085CIMTX इंटीग्रेटेड सर्किट चिप 12-बिट डिजिटल से एनालॉग कनवर्टर TSSOP16
उत्पाद विवरण
DAC128S085CIMTX एक पूर्ण-विशेषता, सामान्य-उद्देश्यीय OCTAL 12-बिट वोल्टेज-आउटपुट डिजिटल-से-एनालॉग कनवर्टर (DAC) है जो एकल 2.7-V से 5.5-V आपूर्ति से संचालित हो सकता है और 3 V पर 1.95 mW और 5 V पर 4.85 mW की खपत करता है।
विनिर्देश
|
बिट्स की संख्या
|
12
|
|
D/A कन्वर्टर्स की संख्या
|
8
|
|
स्थिर समय
|
8.5µs
|
|
आउटपुट प्रकार
|
वोल्टेज - बफ़र्ड
|
|
विभेदक आउटपुट
|
नहीं
|
|
डेटा इंटरफ़ेस
|
SPI, DSP
|
|
संदर्भ प्रकार
|
बाहरी
|
|
वोल्टेज - आपूर्ति, एनालॉग
|
2.7V ~ 5.5V
|
|
वोल्टेज - आपूर्ति, डिजिटल
|
2.7V ~ 5.5V
|
|
INL/DNL (LSB)
|
±2, +0.15/-0.09
|
|
आर्किटेक्चर
|
स्ट्रिंग DAC
|
|
ऑपरेटिंग तापमान
|
-40°C ~ 125°C
|
|
पैकेज / केस
|
16-TSSOP (0.173", 4.40mm चौड़ाई)
|
|
आपूर्तिकर्ता डिवाइस पैकेज
|
16-TSSOP
|
|
माउंटिंग प्रकार
|
सतह माउंट
|
विशेषताएँ
सुनिश्चित एकरसता
कम बिजली का संचालन
रेल-टू-रेल वोल्टेज आउटपुट
डेज़ी-चेन क्षमता
0 V पर पावर-ऑन रीसेट
एक साथ आउटपुट अपडेटिंग
व्यक्तिगत चैनल पावर-डाउन क्षमता
वाइड पावर सप्लाई रेंज (2.7 V से 5.5 V)
0.5 V से VA की रेंज के साथ दोहरी संदर्भ वोल्टेज
–40°C से 125°C तक ऑपरेटिंग तापमान रेंज
उद्योग में सबसे छोटा पैकेज
रिज़ॉल्यूशन 12 बिट्स
INL ±8 LSB (अधिकतम)
DNL 0.75 / –0.4 LSB (अधिकतम)
स्थिर समय 8.5 μs (अधिकतम)
शून्य कोड त्रुटि 15 mV (अधिकतम)
पूर्ण-पैमाने पर त्रुटि –0.75 %FSR (अधिकतम)
आपूर्ति शक्ति
- 1.95 mW (3 V) / 4.85 mW (5 V) विशिष्ट
- पावर डाउन 0.3 µW (3 V) / 1 µW (5 V) विशिष्ट
अनुप्रयोग
बैटरी से चलने वाले उपकरण
डिजिटल लाभ और ऑफसेट समायोजन
प्रोग्रामेबल वोल्टेज और करंट स्रोत
प्रोग्रामेबल एटेन्यूएटर
ADC के लिए वोल्टेज संदर्भ
सेंसर आपूर्ति वोल्टेज
रेंज डिटेक्टर
