उत्पाद विवरण:
|
| भाग संख्या: | ADS7952SBDBTR | संकल्प: | 12 बिट |
|---|---|---|---|
| चैनल की संख्या: | 12 चैनल | एसएनआर - सिग्नल टू शोर अनुपात: | 70 डीबी |
| बिजली की खपत: | 11.5 मेगावाट | उत्पाद का प्रकार: | एडीसी - डिजिटल कन्वर्टर्स के अनुरूप |
| प्रमुखता देना: | ADS7952SBDBTR,ADS7952SBDBTR एकीकृत सर्किट चिप,12बिट एडीसी कनवर्टर |
||

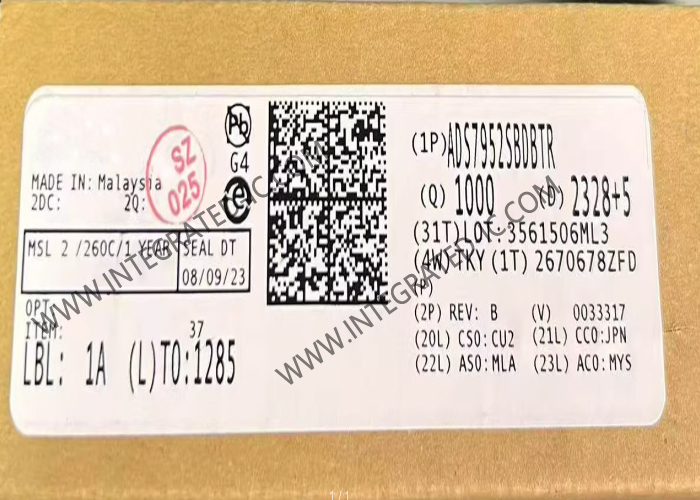

ADS7952SBDBTR इंटीग्रेटेड सर्किट चिप एनालॉग टू डिजिटल कनवर्टर 12बिट ADC कनवर्टर
उत्पाद विवरण
ADS7952SBDBTR 12-बिट पिन संगत मल्टीचैनल एनालॉग-टू-डिजिटल कनवर्टर है। ADS7952SBDBTR में अंतर्निहित नमूना और होल्ड के साथ एक कैपेसिटर आधारित SAR A/D कनवर्टर शामिल है।
ADS7952SBDBTR 2.7 V से 5.25 V तक की एक विस्तृत एनालॉग आपूर्ति रेंज स्वीकार करता है। बहुत कम बिजली की खपत इन उपकरणों को बैटरी से चलने वाले और अलग बिजली आपूर्ति अनुप्रयोगों के लिए उपयुक्त बनाती है।
विनिर्देश
|
श्रृंखला
|
माइक्रोपावर™
|
|
बिट्स की संख्या
|
12
|
|
नमूना दर (प्रति सेकंड)
|
1M
|
|
इनपुट की संख्या
|
12
|
|
इनपुट प्रकार
|
सिंगल एंडेड
|
|
डेटा इंटरफ़ेस
|
SPI
|
|
कॉन्फ़िगरेशन
|
MUX-S/H-ADC
|
|
अनुपात - S/H:ADC
|
1:1
|
|
A/D कन्वर्टर्स की संख्या
|
1
|
|
आर्किटेक्चर
|
SAR
|
|
संदर्भ प्रकार
|
बाहरी
|
|
वोल्टेज - आपूर्ति, एनालॉग
|
2.7V ~ 5.25V
|
|
वोल्टेज - आपूर्ति, डिजिटल
|
1.7V ~ 5.25V
|
|
ऑपरेटिंग तापमान
|
-40°C ~ 125°C
|
|
पैकेज / केस
|
38-TFSOP (0.173", 4.40mm चौड़ाई)
|
|
आपूर्तिकर्ता डिवाइस पैकेज
|
38-TSSOP
|
|
माउंटिंग प्रकार
|
सतह माउंट
|
विशेषताएँ
1-मेगाहर्ट्ज़ नमूना दर सीरियल डिवाइस
12-, 10-, 8-बिट रिज़ॉल्यूशन का उत्पाद परिवार
शून्य विलंबता
20-मेगाहर्ट्ज़ सीरियल इंटरफ़ेस
एनालॉग आपूर्ति रेंज: 2.7 से 5.25 V
I/O आपूर्ति रेंज: 1.7 से 5.25 V
दो SW चयन योग्य यूनिपोलर, इनपुट रेंज: 0 से VREF और 0 से 2 x VREF
चैनल चयन के लिए ऑटो और मैनुअल मोड
4-, 8-चैनल डिवाइस और 12-, 16-चैनल डिवाइस एक ही पदचिह्न साझा करते हैं
प्रति चैनल दो प्रोग्रामेबल अलार्म स्तर
TSSOP पैकेज में चार व्यक्तिगत रूप से कॉन्फ़िगर करने योग्य GPIO: VQFN पैकेज में एक GPIO
विशिष्ट बिजली अपव्यय: 14.5 mW (+VA = 5 V, +VBD = 3 V) 1 MSPS पर
पावर-डाउन करंट (1 µA)
इनपुट बैंडविड्थ (47 मेगाहर्ट्ज 3 डीबी पर)
अनुप्रयोग
PLC/IPC
ऑप्टिकल लाइन कार्ड मॉनिटरिंग
चिकित्सा उपकरण
डिजिटल बिजली आपूर्ति
मल्टी-चैनल, सामान्य-उद्देश्यीय सिग्नल मॉनिटरिंग
उच्च गति डेटा अधिग्रहण सिस्टम
उच्च गति क्लोज-लूप सिस्टम
