उत्पाद विवरण:
|
| भाग संख्या: | IKQ50N120CH3 | ICPULS मैक्स: | 200 ए |
|---|---|---|---|
| पीटीओटी मैक्स: | 652 डब्ल्यू | आवृत्ति बदलना: | 18 kHz से 60 kHz |
| परिचालन तापमान: | -40 डिग्री सेल्सियस ~ 175 डिग्री सेल्सियस (टीजे) | तकनीकी: | IGBT हाईस्पीड 3 |
| प्रमुखता देना: | IKQ50N120CH3,IKQ50N120CH3 इंटीग्रेटेड सर्किट चिप,1200V 50A IGBT ट्रांजिस्टर |
||

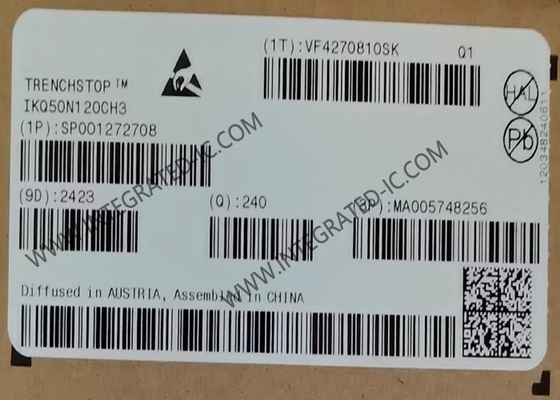

IKQ50N120CH3 इंटीग्रेटेड सर्किट चिप 1200V 50A IGBT ट्रांजिस्टर PG-TO247-3 IGBT डिस्क्रीट
उत्पाद विवरण
IKQ50N120CH3 TO-247PLUS पैकेज में एंटी-पैरेलल डायोड के साथ 1200V, 50A, हार्ड-स्विचिंग, हाई स्पीड IGBT3 ट्रांजिस्टर है। TO-247PLUS में उद्योग मानक TO-247 के समान बाहरी आयाम हैं, लेकिन स्क्रू होल की अनुपस्थिति के कारण, पूर्ण रेटेड 75A डायोड के साथ 1200 V में 75A तक की अनुमति देता है।
विनिर्देश
|
वोल्टेज - कलेक्टर एमिटर ब्रेकडाउन (अधिकतम)
|
1200 V
|
|
करंट - कलेक्टर (Ic) (अधिकतम)
|
100 A
|
|
करंट - कलेक्टर पल्स (Icm)
|
200 A
|
|
Vce(on) (अधिकतम) @ Vge, Ic
|
2.35V @ 15V, 50A
|
|
पावर - अधिकतम
|
652 W
|
|
स्विचिंग ऊर्जा
|
3mJ (चालू), 1.9mJ (बंद)
|
|
इनपुट प्रकार
|
मानक
|
|
गेट चार्ज
|
235 nC
|
|
Td (चालू/बंद) @ 25°C
|
34ns/297ns
|
|
परीक्षण की स्थिति
|
600V, 50A, 10Ohm, 15V
|
|
ऑपरेटिंग तापमान
|
-40°C ~ 175°C (TJ)
|
|
माउंटिंग प्रकार
|
थ्रू होल
|
|
पैकेज / केस
|
TO-247-3
|
|
आपूर्तिकर्ता डिवाइस पैकेज
|
PG-TO247-3-46
|
विशेषताएँ
75 A, 1200 V IGBT
75 A डायोड के साथ सह-पैक
TO-247 फुटप्रिंट
कम Rth(jh)
Ext. कलेक्टर-एमिटर पिन क्रीपेज
विस्तारित क्लिप क्रीपेज
पूरी तरह से एन्कैप्सुलेटेड फ्रंट साइड
अनुप्रयोग
ऊर्जा भंडारण प्रणाली
पावर ऑप्टिमाइज़र समाधान
निर्बाध बिजली आपूर्ति (यूपीएस)
