उत्पाद विवरण:
|
| भाग संख्या: | THS6222IRHFR | निष्क्रिय करंट: | 1.5 मा |
|---|---|---|---|
| परिचालन आपूर्ति वर्तमान: | 23 एमए | वोल्टेज आपूर्ति: | 8 वी ~ 32 वी |
| बड़ा सिग्नल बैंडविड्थ: | 195MHz (VO = 16VPP) | स्लीव रेट (16V चरण): | 5500V/µs |
| प्रमुखता देना: | THS6222IRHFR,THS6222IRHFR इंटीग्रेटेड सर्किट चिप,VQFN24 डिफरेंशियल लाइन-ड्राइवर एम्पलीफायर |
||

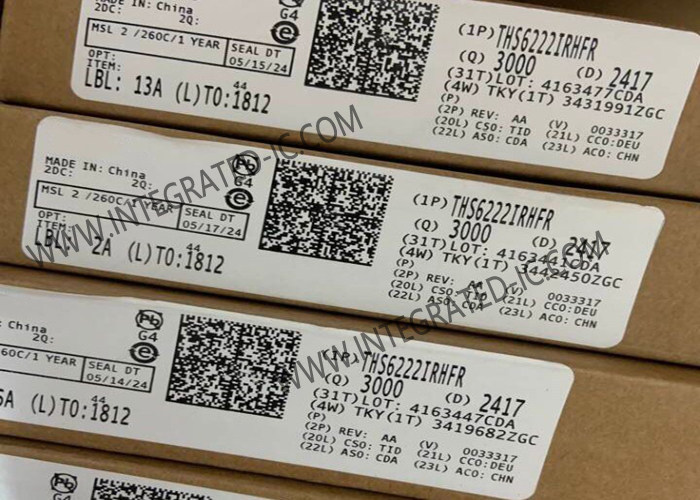

THS6222IRHFR एकीकृत सर्किट चिप अंतर लाइन ड्राइवर एम्पलीफायर VQFN24
उत्पाद का वर्णन
THS6222IRHFR एक अंतर लाइन-ड्राइवर एम्पलीफायर है जो उच्च गति, सिलिकॉन-जर्मनियम (SiGe) प्रक्रिया का उपयोग करके निर्मित एक वर्तमान-फीडबैक वास्तुकला के साथ है।THS6222IRHFR का उपयोग ब्रॉडबैंड में किया जाना है, उच्च गति, पावर लाइन संचार (एचपीएलसी, आईईईई 1901.1) लाइन ड्राइवर अनुप्रयोगों के लिए जो भारी लाइन भारों को चलाने के लिए उच्च रैखिकता की आवश्यकता होती है।,आईएसओ 15118 (एचपीजीपी), जी.एच.एन. और प्राइम बीपीएल। सामान्य मॉड्यूलेशन स्कीमाः ओओके, एफएसके, ओएफडीएम।
विनिर्देश
| उत्पाद विशेषता | विशेषता मान |
|---|---|
| उत्पाद श्रेणीः | बफर और लाइन ड्राइवर |
| 2 इनपुट | |
| 2 आउटपुट | |
| उलटा, गैर उलटा | |
| VQFN-24 | |
| - 338 mA | |
| 338 एमए | |
| 1.5 एमए | |
| 8 वी | |
| 32 वी | |
| 23 एमए | |
| - 40 °C | |
| + 85 °C |
विशेषताएं
आपूर्ति सीमा (वीएस): 8V से 32V तक
एकीकृत मध्य-आपूर्ति आम-प्रणाली बफर
बड़े सिग्नल बैंडविड्थः 195MHz (VO = 16VPP)
स्लीव दर (16V चरण): 5500V/μs
कम विकृति (VS = 12V, 50Ω भार):
HD2: 80dBc (1MHz)
HD3: 90dBc (1MHz)
आउटपुट करंटः 338mA (VS = 12V, 25Ω लोड)
व्यापक आउटपुट स्विंग (वीएस = 12V):
19.4 वीपीपी (100Ω भार)
18.6 वीपीपी (50Ω भार)
समायोज्य शक्ति मोडः
पूर्ण पूर्वाग्रह मोडः 19.5mA
मध्य पूर्वाग्रह मोडः 15mA
कम पूर्वाग्रह मोडः 10.4mA
कम शक्ति वाले बंद मोड
परिवर्तनीय पूर्वाग्रह के लिए आईएडीजे पिन
एकीकृत अतितापमान संरक्षण
आवेदन
एसजीसीसी एचपीएलसी लाइन ड्राइवर, आईईईई 1901.1
पीएलसी मानक: जी.एचएन, प्राइम बीपीएल, जी3, प्राइम
होमप्लग ग्रीनPHY (HPGP), आईएसओ 15118
स्मार्ट मीटर
डाटा कंसन्ट्रेटर
विद्युत लाइन संचार गेटवे
होम नेटवर्किंग पीएलसी
अंतर डीएसएल लाइन ड्राइवर
