उत्पाद विवरण:
|
| भाग संख्या: | ADW71205WSTZ | प्रकार: | डिजिटल कन्वर्टर्स के लिए रिज़ॉल्वर |
|---|---|---|---|
| संकल्प: | 12 बिट | चैनल की संख्या: | 1 चैनल |
| वोल्टेज आपूर्ति: | 5V | परिचालन तापमान: | -40 ° C ~ 125 ° C |
| प्रमुखता देना: | ADW71205WSTZ,ADW71205WSTZ इंटीग्रेटेड सर्किट चिप,LQFP44 रिजॉल्वर-डिजिटल कनवर्टर |
||

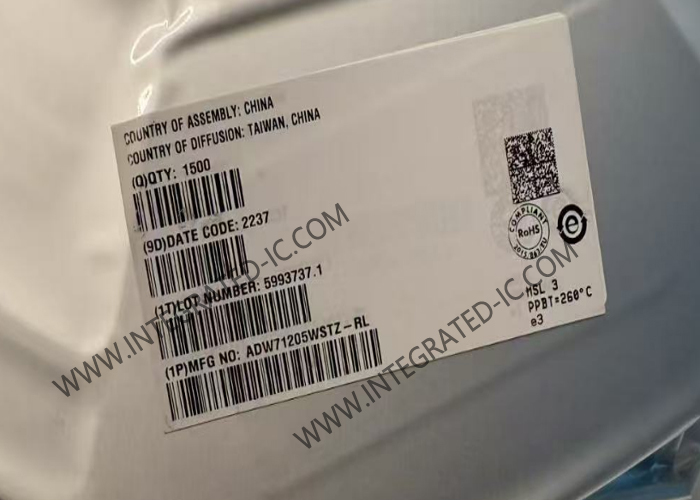

ADW71205WSTZ एकीकृत सर्किट चिप 12-बिट आरडीसी LQFP44 रिज़ॉल्वर-डिजिटल कन्वर्टर
उत्पाद अवलोकन
ADW71205WSTZ एक पूर्ण 12-बिट रिज़ॉल्यूशन ट्रैकिंग रिज़ॉल्वर-टू-डिजिटल कन्वर्टर है जिसमें एक ऑन-बोर्ड प्रोग्राम करने योग्य साइनसॉइडल ऑसिलेटर होता है जो रिज़ॉल्वर के लिए साइन वेव उत्तेजना प्रदान करता है।
ADW71205WSTZ, Sin और Cos इनपुट पर 3.15 V p-p ± 27% इनपुट सिग्नल स्वीकार करता है।इनपुट को ट्रैक करने और इनपुट सिन और कॉस जानकारी को इनपुट कोण और वेग के डिजिटल प्रतिनिधित्व में परिवर्तित करने के लिए टाइप II ट्रैकिंग लूप का उपयोग किया जाता है. अधिकतम ट्रैकिंग दर बाहरी घड़ी आवृत्ति का एक कार्य है। ADW71205WSTZ के प्रदर्शन 8.192 मेगाहर्ट्ज ± 25% की आवृत्ति सीमा में निर्दिष्ट है,1250 rps की अधिकतम ट्रैकिंग दर की अनुमति देता है.
विनिर्देश
|
चैनलों की संख्या
|
2
|
|
संकल्प (बिट्स)
|
12 बी
|
|
डेटा इंटरफ़ेस
|
सीरियल
|
|
वोल्टेज आपूर्ति स्रोत
|
एनालॉग और डिजिटल
|
|
वोल्टेज - आपूर्ति
|
5V
|
|
परिचालन तापमान
|
-40°C ~ 125°C
|
|
माउंटिंग प्रकार
|
सतह माउंट
|
|
पैकेज / मामला
|
44-LQFP
|
|
आपूर्तिकर्ता उपकरण पैकेज
|
44-LQFP (10x10)
|
विशेषताएं
पूर्ण मोनोलिथिक रिज़ॉल्वर-टू-डिजिटल कन्वर्टर (RDC)
समानांतर और सीरियल 12-बिट डेटा पोर्ट
सिस्टम दोष का पता लगाना
±11 आर्क मिनट की सटीकता
इनपुट सिग्नल रेंजः 3.15 वी पीपी ± 27%
पूर्ण स्थिति और वेग आउटपुट
1250 आरपीएस अधिकतम ट्रैकिंग दर, 12-बिट रिज़ॉल्यूशन
वृद्धिशील एन्कोडर अनुकरण (1024 पल्स/आरवी)
बोर्ड पर प्रोग्राम करने योग्य साइनसॉइडल ऑसिलेटर
एकल-आपूर्ति संचालन (5.00 V ± 5%)
-40°C से +125°C तक का तापमान
44 लीड वाला एलक्यूएफपी
4 kV ईएसडी सुरक्षा
आवेदन
ऑटोमोबाइल मोशन सेंसिंग और कंट्रोल
हाइब्रिड इलेक्ट्रिक वाहन
विद्युत सहायक स्टीयरिंग
एकीकृत स्टार्टर जनरेटर/अल्टरनेटर
औद्योगिक मोटर नियंत्रण
प्रक्रिया नियंत्रण
