उत्पाद विवरण:
|
| भाग संख्या: | S9S12G64AMLF | प्रोग्राम मेमोरी आकार:: | 64 केबी |
|---|---|---|---|
| मुख्य:: | S12 | डेटा रैम आकार:: | 4 केबी |
| अधिकतम घड़ी आवृत्ति:: | 25 मेगाहर्ट्ज | एडीसी संकल्प:: | 10 बिट |
| प्रमुखता देना: | S9S12G64AMLF,S9S12G64AMLF माइक्रो कंट्रोलर MCU,25MHz 64KB फ़्लैश माइक्रो कंट्रोलर |
||

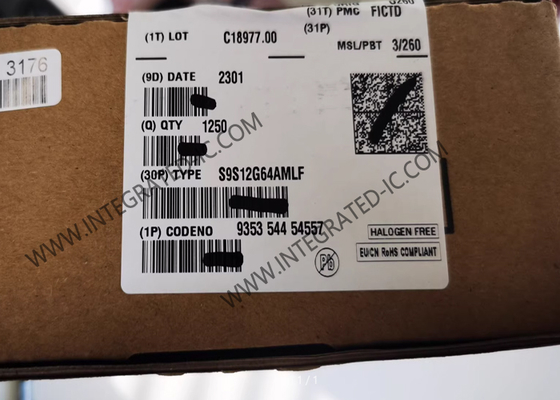

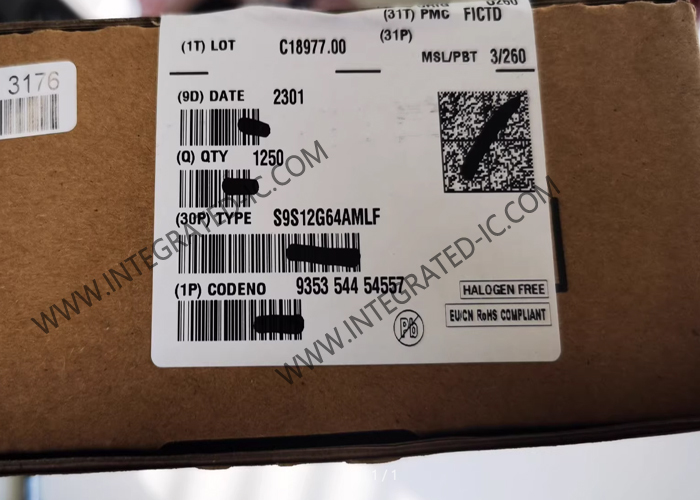

S9S12G64AMLF माइक्रो कंट्रोलर MCU 16-बिट 25MHz 64KB फ़्लैश माइक्रो कंट्रोलर 48-LQFP
उत्पाद विवरण
S9S12G64AMLF 16-बिट 25MHz 64KB फ़्लैश माइक्रो कंट्रोलर है, जो 16k तक कम प्रोग्राम मेमोरी आकार के लिए अनुकूलित है। ग्राहक के उपयोग को सरल बनाने के लिए इसमें एक EEPROM है जिसमें 4 बाइट्स का छोटा मिटाने वाला सेक्टर आकार है।
विशेष विवरण
|
कोर प्रोसेसर |
12V1 |
|
कोर आकार |
16-बिट |
|
गति |
25MHz |
|
कनेक्टिविटी |
CANbus, IrDA, LINbus, SCI, SPI |
|
परिधीय |
LVD, POR, PWM, WDT |
|
I/O की संख्या |
40 |
|
प्रोग्राम मेमोरी आकार |
64KB (64K x 8) |
|
प्रोग्राम मेमोरी प्रकार |
फ़्लैश |
|
EEPROM आकार |
2K x 8 |
|
RAM आकार |
4K x 8 |
|
वोल्टेज - आपूर्ति (Vcc/Vdd) |
3.13V ~ 5.5V |
|
डेटा कन्वर्टर्स |
A/D 12x10b |
|
ऑसिलेटर प्रकार |
आंतरिक |
|
ऑपरेटिंग तापमान |
-40°C ~ 125°C (TA) |
विशेषताएँ
S12 CPU कोर
ECC के साथ 240 Kbyte तक ऑन-चिप फ़्लैश
ECC के साथ 4 Kbyte तक EEPROM
11 Kbyte तक ऑन-चिप SRAM
आंतरिक फ़िल्टर के साथ फेज़ लॉक्ड लूप (IPLL) आवृत्ति गुणक
4–16 मेगाहर्ट्ज आयाम नियंत्रित पियर्स ऑसिलेटर
1 मेगाहर्ट्ज आंतरिक RC ऑसिलेटर
टाइमर मॉड्यूल (TIM) आठ चैनलों तक का समर्थन करता है जो 16-बिट इनपुट कैप्चर, आउटपुट तुलना, काउंटर और पल्स संचायक कार्यों की एक श्रृंखला प्रदान करते हैं
पल्स चौड़ाई मॉड्यूलेशन (PWM) मॉड्यूल जिसमें आठ x 8-बिट चैनल तक हैं
16-चैनल तक, 10 या 12-बिट रिज़ॉल्यूशन क्रमिक सन्निकटन एनालॉग-टू-डिजिटल कनवर्टर (ADC)
दो 8-बिट डिजिटल-टू-एनालॉग कन्वर्टर्स (DAC) तक
एक 5V एनालॉग कंपैरेटर (ACMP) तक
तीन सीरियल पेरिफेरल इंटरफ़ेस (SPI) मॉड्यूल तक
LIN संचार का समर्थन करने वाले तीन सीरियल संचार इंटरफ़ेस (SCI) मॉड्यूल तक
एक मल्टी-स्केलेबल कंट्रोलर एरिया नेटवर्क (MSCAN) मॉड्यूल तक (CAN प्रोटोकॉल 2.0A/B का समर्थन करता है)
इनपुट आपूर्ति और सभी आंतरिक वोल्टेज के विनियमन के लिए ऑन-चिप वोल्टेज नियामक (VREG)
स्वायत्त आवधिक व्यवधान (API)
ADC रूपांतरण के लिए सटीक निश्चित वोल्टेज संदर्भ
ADC सटीकता बढ़ाने के लिए वैकल्पिक संदर्भ वोल्टेज एटेन्यूएटर मॉड्यूल
