उत्पाद विवरण:
|
| भाग संख्या: | IPD60R950C6 | Vds - ड्रेन-सोर्स ब्रेकडाउन वोल्टेज: | 600 वी |
|---|---|---|---|
| आईडी - सतत नाली वर्तमान: | 4.4 ए | आरडीएस ऑन - ड्रेन-सोर्स रेजिस्टेंस: | 860 एमएएच |
| क्यूजी - गेट चार्ज: | 13 एनसी | पावर अपव्यय: | 37 डब्ल्यू |

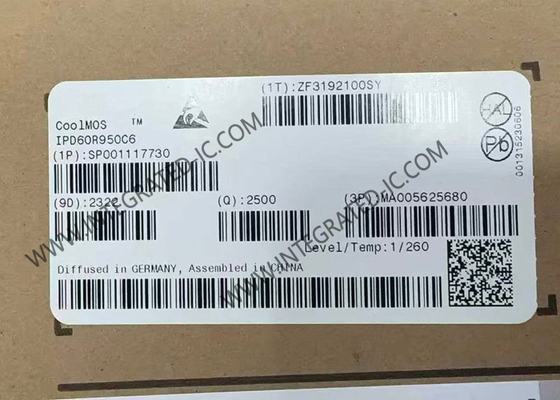

IPD60R950C6 एकीकृत सर्किट चिप कूलएमओएस सी6 पावर ट्रांजिस्टर 600 वी एमओएसएफईटी ट्रांजिस्टर
उत्पाद अवलोकन
IPD60R950C6 600V, CoolMOS C6 पावर ट्रांजिस्टर है। IPD60R950C6 उपयोग में आसानी का त्याग किए बिना तेजी से स्विच करने वाले SJ MOSFET के सभी लाभ प्रदान करता है।अत्यंत कम स्विचिंग और प्रवाह हानि स्विचिंग अनुप्रयोगों को और भी अधिक कुशल बनाते हैं, अधिक कॉम्पैक्ट, हल्का, और ठंडा।
विनिर्देश
|
श्रृंखला
|
CoolMOSTM C6
|
|
एफईटी प्रकार
|
एन-चैनल
|
|
प्रौद्योगिकी
|
MOSFET (धातु ऑक्साइड)
|
|
स्रोत के लिए नाली वोल्टेज (वीडीएस)
|
600 वी
|
|
वर्तमान - निरंतर निकासी (Id) @ 25°C
|
4.4A (Tc)
|
|
ड्राइव वोल्टेज (मैक्स आरडीएस ऑन, मिन आरडीएस ऑन)
|
10V
|
|
आरडीएस ऑन (मैक्स) @ आईडी, वीजीएस
|
950mOhm @ 1.5A, 10V
|
|
Vgs(th) (अधिकतम) @ Id
|
3.5V @ 130μA
|
|
गेट चार्ज (Qg) (अधिकतम) @ Vgs
|
13 एनसी @ 10 वी
|
|
वीजीएस (अधिकतम)
|
±20V
|
|
इनपुट क्षमता (सीआईएस) (अधिकतम) @ वीडीएस
|
280 पीएफ @ 100 वी
|
|
शक्ति विसर्जन (अधिकतम)
|
37W (Tc)
|
|
परिचालन तापमान
|
-55°C से 150°C (TJ)
|
|
माउंटिंग प्रकार
|
सतह माउंट
|
|
आपूर्तिकर्ता उपकरण पैकेज
|
पीजी-टीओ252-3
|
|
पैकेज / मामला
|
TO-252-3, DPAK (2 लीड्स + टैब), SC-63
|
विशेषताएं
बहुत कम FOM Rdson Qg और Eoss के कारण बहुत कम नुकसान
बहुत उच्च कम्यूटेशन कठोरता
उपयोग करने/ड्राइव करने में आसान
औद्योगिक अनुप्रयोगों के लिए JEDEC के अनुसार पूरी तरह से योग्य
पीबी मुक्त आवरण, हेलोजन मुक्त मोल्ड यौगिक
आवेदन
पीएफसी स्टेज, हार्ड स्विचिंग पीडब्ल्यूएम स्टेज और रेज़ोनेंट स्विचिंग पीडब्ल्यूएम स्टेज जैसे पीसी सिल्वरबॉक्स, एडाप्टर, एलसीडी और पीडीपी टीवी, लाइटिंग, सर्वर, टेलीकॉम और यूपीएस के लिए।
