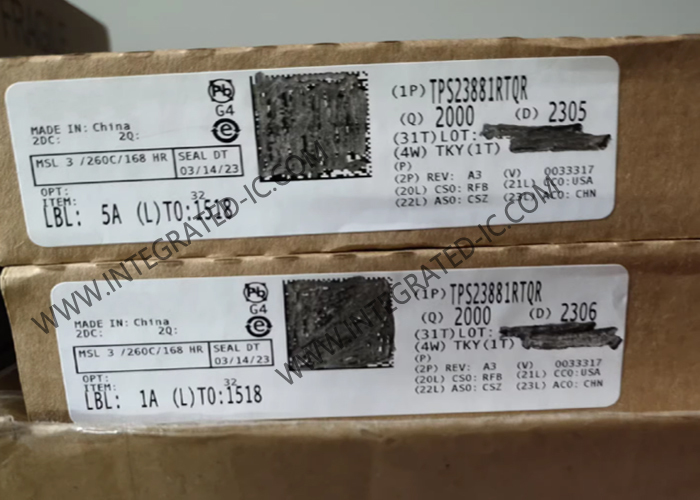

TPS23881RTQR इंटीग्रेटेड सर्किट चिप 8-चैनल PoE 2 PSE कंट्रोलर पावर ओवर ईथरनेट
उत्पाद विशेषताएँ
| विशेषता |
मूल्य |
| भाग संख्या |
TPS23881RTQR |
| वर्तमान सीमा |
75 एमए |
| ऑन रेसिस्टेंस - मैक्स |
200 mOhms |
| ऑपरेटिंग सप्लाई करंट |
6 एमए |
| आउटपुट पावर |
90 डब्ल्यू |
| प्रकार |
पावर सोर्सिंग इक्विपमेंट - PSE |
उत्पाद विवरण
TPS23881RTQR एक 8-चैनल पावर सोर्सिंग इक्विपमेंट (PSE) कंट्रोलर है जिसे IEEE 802.3bt मानक के अनुसार ईथरनेट केबलों पर पावर डालने के लिए डिज़ाइन किया गया है। आठ व्यक्तिगत पावर चैनलों को 2-पेयर (1-चैनल) या 4-पेयर (2-चैनल) PoE पोर्ट के किसी भी संयोजन में कॉन्फ़िगर किया जा सकता है। PSE कंट्रोलर संचालित उपकरणों (PDs) का पता लगा सकता है जिनके पास एक मान्य हस्ताक्षर है, पारस्परिक पहचान पूरी करें, और बिजली लागू करें।
विशेष विवरण
| प्रकार |
कंट्रोलर (PSE) |
| चैनलों की संख्या |
8 |
| पावर - मैक्स |
127 डब्ल्यू |
| आंतरिक स्विच(es) |
नहीं |
| सहायक सेंस |
नहीं |
| मानक |
802.3at (PoE+), 802.3bt |
| वोल्टेज - आपूर्ति |
3V ~ 3.6V, 44V ~ 57V |
| वर्तमान - आपूर्ति |
6mA |
| ऑपरेटिंग तापमान |
-40°C ~ 125°C |
| माउंटिंग प्रकार |
सतह माउंट |
| पैकेज / केस |
56-VFQFN एक्सपोज्ड पैड |
| आपूर्तिकर्ता डिवाइस पैकेज |
56-VQFN (8x8) |
विशेषताएँ
- PoE 2 टाइप 3 या टाइप 4 पावर ओवर ईथरनेट अनुप्रयोगों के लिए IEEE 802.3bt PSE समाधान
- आठ स्वतंत्र PSE चैनल
- SRAM प्रोग्रामेबल मेमोरी
- प्रोग्रामेबल पावर लिमिटिंग सटीकता ±2.5%
- 200-mΩ करंट सेंस रेसिस्टर
- विरासत पीडी कैपेसिटेंस माप
- चयन करने योग्य 2-पेयर या 4-पेयर पोर्ट पावर आवंटन (15.4 W, 30 W, 45 W, 60 W, 75 W या 90 W)
- सिंगल और डुअल सिग्नेचर पीडी संगतता
- प्रति पोर्ट समर्पित 14-बिट इंटीग्रेटिंग करंट ADC
- 2% करंट सेंसिंग सटीकता के साथ डीसी डिस्कनेक्ट के लिए शोर प्रतिरोधी MPS
- 1- या 3-बिट फास्ट पोर्ट शटडाउन इनपुट
- ऑटो-क्लास डिस्कवरी और पावर माप
- इनरश और ऑपरेशनल फोल्डबैक प्रोटेक्शन
- लचीला प्रोसेसर नियंत्रित ऑपरेटिंग मोड (ऑटो, सेमी ऑटो और मैनुअल / डायग्नोस्टिक)
- प्रति पोर्ट वोल्टेज निगरानी और टेलीमेट्री
- -40°C से +125°C तापमान संचालन
अनुप्रयोग
- वीडियो रिकॉर्डर (NVR, DVR, आदि)
- छोटे व्यवसाय स्विच
- कैंपस और ब्रांच स्विच
