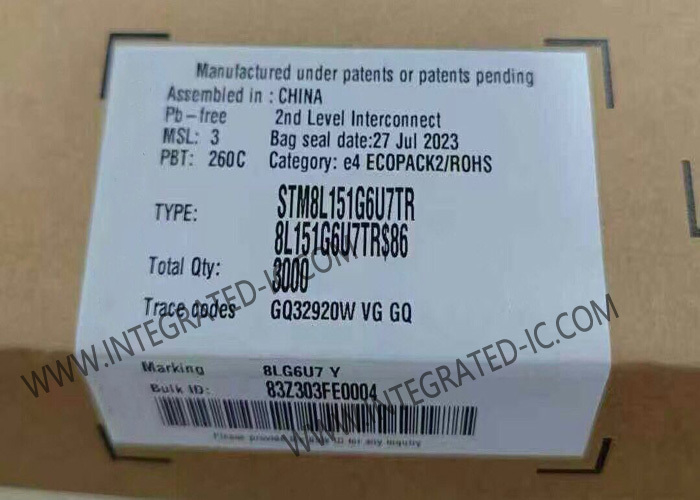

STM8L151G6U7TR माइक्रोकंट्रोलर MCU 8-बिट 16MHz STM8L एनर्जीलाइट माइक्रोकंट्रोलर IC 28-UFQFPN

मध्यम घनत्व वाले STM8L151G6U7TR डिवाइस STM8L अल्ट्रा-लो-पावर 8-बिट परिवार के सदस्य हैं। मध्यम घनत्व वाले STM8L151G6U7TR 1.8 V से 3.6 V (1.8V तक) तक काम करते हैं।65 वी पर बिजली बंद) और -40 से +85 °C और -40 से +125 °C तापमान सीमा में उपलब्ध है.

The medium-density STM8L151G6U7TR ultra-low-power family features the enhanced STM8 CPU core providing increased processing power (up to 16 MIPS at 16 MHz) while maintaining the advantages of a CISC architecture with improved code density, एक 24-बिट रैखिक पता स्थान और कम शक्ति संचालन के लिए एक अनुकूलित वास्तुकला।

• संचालन की शर्तेंःऑपरेटिंग पावर सप्लाई रेंज 1.8V से 3.6V (बंद पावर पर 1.65V तक), टेम्प. रेंजः -40°C से 85, 105 या 125°C
• निम्न शक्ति विशेषताएंः5 कम शक्ति मोडः प्रतीक्षा, कम शक्ति रन (5.1 μA), कम शक्ति प्रतीक्षा (3 μA), पूर्ण RTC (1.3 μA) के साथ सक्रिय-हॉल्ट, Halt (350 nA)
• उपभोगः 195 μA/MHz + 440 μA
• अल्ट्रा-लो लीक प्रति I/0: 50 nA
• Halt से त्वरित जागृतिः 4.7 μs
• उन्नत STM8 कोर:हार्वर्ड आर्किटेक्चर और 3-स्टेज पाइपलाइन, अधिकतम आवृत्ति 16 मेगाहर्ट्ज, 16 सीआईएससी एमआईपीएस पीक, 40 बाहरी रुकावट स्रोतों तक
• रीसेट और आपूर्ति प्रबंधनःकम शक्ति, 5 चयन योग्य सीमाओं के साथ अति-सुरक्षित BOR रीसेट, अति-कम शक्ति POR/PDR, प्रोग्राम करने योग्य वोल्टेज डिटेक्टर (PVD)
• घड़ी प्रबंधनः1 से 16 मेगाहर्ट्ज क्रिस्टल ऑसिलेटर, 32 kHz क्रिस्टल ऑसिलेटर, आंतरिक 16 मेगाहर्ट्ज कारखाना-ट्रिम्ड आरसी, आंतरिक 38 kHz कम खपत आरसी, घड़ी सुरक्षा प्रणाली
• कम शक्ति वाला आरटीसी: अलार्म के साथ बीसीडी कैलेंडर, समय-समय पर रोक से ऑटो-वेकअप
• एलसीडीः 4x28 सेगमेंट तक w/ step-up converter
• यादें:32 Kbyte तक फ्लैश प्रोग्राम मेमोरी और 1 Kbyte डेटा ईईपीआरओएम ईसीसी, आरडब्ल्यूडब्ल्यू, लचीला लिखने और पढ़ने के संरक्षण मोड के साथ, 2 Kbyte तक रैम
• डीएमए:4 चैनल; समर्थित परिधीय उपकरणः एडीसी, डीएसी, एसपीआई, आई2सी, यूएसएआरटी, टाइमर, मेमोरी-टू-मेमोरी के लिए 1 चैनल
• आउटपुट बफर के साथ 12-बिट डीएसी
• 12-बिट एडीसी 1 एमएसपीएस/25 चैनलों तक, टी सेंसर और आंतरिक संदर्भ वोल्टेज
• 2 अल्ट्रा-लो-पावर कंपेरेटरः 1 फिक्स्ड थ्रेशोल्ड और 1 रेल से रेल, वेकअप क्षमता के साथ
• टाइमर:दो 16-बिट टाइमर 2 चैनलों के साथ (आईसी, ओसी, पीडब्ल्यूएम के रूप में उपयोग किया जाता है), क्वाड्रेचर एन्कोडर, एक 16-बिट उन्नत नियंत्रण टाइमर 3 चैनलों के साथ, मोटर नियंत्रण का समर्थन, एक 8-बिट टाइमर 7-बिट प्रेस्केलर के साथ,2 पहरेदार कुत्ते: 1 खिड़की, 1 स्वतंत्र, बीपर टाइमर 1, 2 या 4 kHz आवृत्तियों के साथ
• संचार इंटरफेस:सिंक्रोनस सीरियल इंटरफेस (SPI), फास्ट I2C 400 kHz SMBus और PMBusTM, USART (ISO 7816 इंटरफ़ेस और IrDA)
• 41 तक आई/ओ, सभी विराम वेक्टर पर मैप करने योग्य
• टचकी, निकटता, रैखिक स्पर्श और घूर्णी स्पर्श सेंसर का समर्थन करने वाले 16 तक कैपेसिटिव सेंसर चैनल
