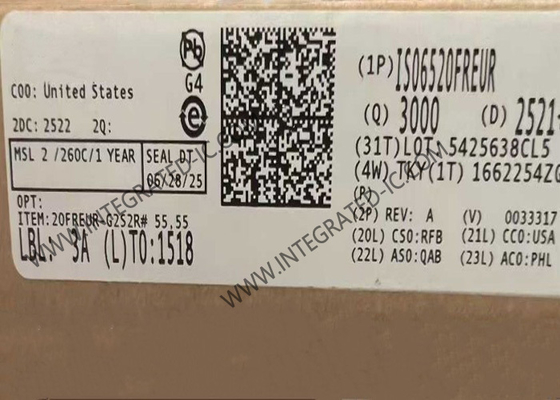

ISO6520FREUR इंटीग्रेटेड सर्किट चिप जनरल पर्पस डुअल-चैनल फंक्शनल आइसोलेटर्स
उत्पाद विशेषताएँ
| विशेषता |
मूल्य |
| पार्ट नंबर |
ISO6520FREUR |
| चैनलों की संख्या |
2 चैनल |
| ध्रुवीयता |
एकदिशीय |
| डेटा दर |
50 एमबी/एस |
| आपूर्ति वोल्टेज - अधिकतम |
5.5 वी |
| आपूर्ति वोल्टेज - न्यूनतम |
1.71 वी |
उत्पाद विवरण
ISO6520FREUR उच्च-प्रदर्शन, दोहरे-चैनल कार्यात्मक आइसोलेटर हैं जो लागत के प्रति संवेदनशील, अंतरिक्ष-सीमित अनुप्रयोगों के लिए डिज़ाइन किए गए हैं जिन्हें गैर-सुरक्षा अनुप्रयोगों के लिए अलगाव की आवश्यकता होती है। अलगाव बाधा 450VRMS / 637VDC के कार्यशील वोल्टेज और 2000VRMS / 2828VDC के क्षणिक ओवर वोल्टेज का समर्थन करती है।
विशेष विवरण
| प्रकार |
RS232, RS485, SPI |
| पृथक शक्ति |
नहीं |
| चैनलों की संख्या |
2 |
| इनपुट - साइड 1/साइड 2 |
2/0 |
| चैनल प्रकार |
एकदिशीय |
| वोल्टेज - अलगाव |
570Vrms |
| सामान्य मोड क्षणिक प्रतिरक्षा (न्यूनतम) |
100kV/µs |
| डेटा दर |
50Mbps |
| प्रसारण विलंब tpLH / tpHL (अधिकतम) |
18ns, 18ns |
| पल्स चौड़ाई विरूपण (अधिकतम) |
7ns |
| वृद्धि / गिरावट का समय (Typ) |
2.6ns, 2.6ns |
| वोल्टेज - आपूर्ति |
1.71V ~ 1.89V, 2.25V ~ 5.5V |
| ऑपरेटिंग तापमान |
-40°C ~ 125°C |
विशेषताएँ
- दोहरे चैनल, CMOS आउटपुट कार्यात्मक आइसोलेटर
- 50Mbps डेटा दर
- मजबूत SiO2 अलगाव बाधा जिसमें ±150kV/µs विशिष्ट CMTI है
- कार्यात्मक अलगाव (8-REU): 450VRMS, 637VDC कार्यशील वोल्टेज; 2000VRMS, 2828VDC क्षणिक वोल्टेज (60s)
- कार्यात्मक अलगाव (8-D): 450VRMS, 637VDC कार्यशील वोल्टेज; 2000VRMS, 2828VDC क्षणिक वोल्टेज (60s)
- >2.2mm क्रीपेज के साथ एक कॉम्पैक्ट 8-REU पैकेज में उपलब्ध है
- वाइड सप्लाई रेंज: 1.71V से 1.89V और 2.25V से 5.5V
- 1.71V से 5.5V स्तर अनुवाद
- डिफ़ॉल्ट आउटपुट हाई (ISO652x) और लो (ISO652xF) विकल्प
- वाइड तापमान रेंज: -40°C से 125°C
- 3.3V पर 1Mbps पर प्रति चैनल 1.8mA विशिष्ट
- कम प्रसार विलंब: 3.3V पर 11ns विशिष्ट
- मजबूत विद्युत चुम्बकीय संगतता (EMC)
- सिस्टम-स्तरीय ESD, EFT, और वृद्धि प्रतिरक्षा
- अति-निम्न उत्सर्जन
अनुप्रयोग
- बिजली की आपूर्ति
- ग्रिड, बिजली मीटर
- मोटर ड्राइव
- फैक्टरी स्वचालन
- भवन स्वचालन
- प्रकाश
- उपकरण
